Questões de Concurso sobre Controle Eletrônico de Máquinas Elétricas

Na partida de motores elétricos, a corrente pode atingir valores elevados, o que pode causar queda de tensão na rede. Esse efeito não é desejado, portanto, uma das técnicas para reduzir a corrente de partida de motores é a utilização de:

A figura abaixo representa o esquema elétrico de qual ligação para partida de um motor?

Muitos motores a presentam e levada corrente de partida. Para amenizar os efeitos elétricos da corrente de partida é usual empregar os seguintes dispositivos listados abaixo:

I - Interruptor diferencial residual, chave de partida direta e disjuntor eletromagnético.

II - Contator eletromagnético, bobina e capacitor.

III - Chave estrela-triângulo, chave compensadora e soft-starter.

IV - Inversor de frequência.

V - Resistência elétrica de aquecimento.

A opção que indica corretamente apenas as afirmativas como nomes de dispositivos que amenizam os efeitos da elevada corrente de partida é:

Um motor elétrico monofásico, tensão nominal de 120 V, frequência de 60 Hz, tem uma potência de 576 W com um fator de potência de 80% indutivo, operando em máxima eficiência (plena carga). Em um certo local é disponível somente 240 V e frequência de 60 Hz. Um resistor conveniente é colocado em série de forma que o motor recebe somente 120 V em seus terminais. O valor desse resistor colocado em série com o motor deve ser de:

Dispositivos eletrônicos capazes de gerar tensão e frequência trifásicas ajustáveis com a finalidade de controlar a velocidade de um motor trifásico são denominados:

A partida de um motor elétrico provoca elevada corrente, a qual é conhecida por corrente de partida de um motor e, para reduzir isso, é comum que se utilizem métodos de configuração dos enrolamentos do motor. Quanto à esta configuração, assinale a alternativa correta

Um motor diesel é controlado por um sistema eletrônico que mantém uma velocidade constante em seu eixo. Esse motor está acoplado a um gerador síncrono de 8 polos, cuja velocidade de seu eixo está ajustada para 1200 RPM. A frequência na saída desse gerador é de

Em um sistema de comando de partida compensadora para motor trifásico, o dispositivo responsável pela redução da tensão na partida é o

No método de partida estrela-triângulo, o motor é acionado em configuração estrela, proporcionando menor tensão nas bobinas do motor e, assim, menor corrente de partida, sem comprometer o torque de partida.

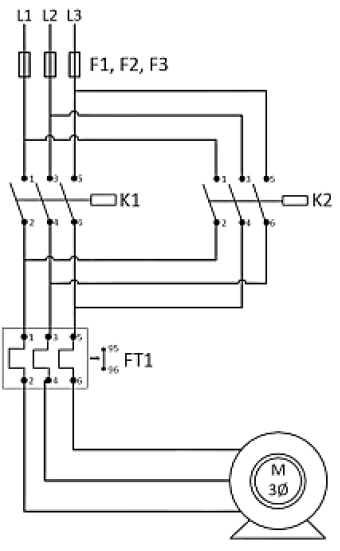

A figura abaixo mostra o circuito de acionamento de um motor trifásico.

Os contatores K1 e K2 possibilitam acionar o motor da seguinte forma:

Observe a figura abaixo.

A figura acima representa uma configuração para controle de funcionamento de um motor, representado pela bobina Q₁ à direita. Analisando o circuito, assinale a opção que apresenta o acionamento de chave necessário para desligar esse motor.

Os motores elétricos assíncronos estão presentes em diversos segmentos da sociedade, principalmente devido a robustez, menor custo se comparado a máquinas CC e grande capacidade de realização de trabalho.

São métodos que podem ser utilizados para acionamento de motores assíncronos, exceto:

O motor trifásico é amplamente utilizado nos diversos setores produtivos. Esse motor tem algumas vantagens sobre o motor monofásico, por exemplo, maior rendimento, maior fator de potência, menor ruído, maior conjugado, entre outras. Outra grande vantagem é a possibilidade de configurá-lo de diferentes formas para ligá-lo em diferentes níveis de tensão através do fechamento externo de seus fios. Para um motor de doze pontas com fechamento de menor tensão para 220 volts, é correto configurá-lo para ligá-lo em quais outros níveis de tensão?

Sobre o acionamento de motores trifásicos por meio de: partida direta, chave estática, chave estrela-triângulo e inversor de frequência, os dois métodos mais eficientes em relação à redução da corrente de partida em motores trifásicos são:

Em instalações industriais, é comum o uso de métodos de partida de motores elétricos trifásicos de indução.

Analise as afirmativas abaixo sobre o método de partida estrela-triângulo:

1. O método de partida estrela-triângulo é utilizado para reduzir a corrente de partida; entretanto, há uma diminuição no torque da máquina durante a partida.

2. Caso a velocidade de rotação do motor não chegue a 90% da rotação nominal antes da troca de estrela para triângulo, a corrente pode ser equivalente ao de uma partida direta.

3. São necessários dois contatores para realizar a partida estrela-triângulo.

4. É possível fazer a partida estrela-triângulo com motores de três terminais.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere o diagrama de comando de dois motores acionados pelos contatores K1 (Motor 1) e K2 (Motor 2), conforme a figura a seguir:

Fonte: Autoria própria.

Após analisar o diagrama de comando, marque a alternativa CORRETA:

Com relação às técnicas de acionamento de motores de indução trifásicos por inversores de frequência, assinale a alternativa CORRETA.
