A lâmpada de sinalização S tem a função de indicar:
A
o circuito desenergizado
B
a operação do motor em triângulo
C
o superaquecimento do relé-térmico
D
a falha no acionamento estrela-triângulo
Qual é a função do componente identificado como K6, na figura que representa o circuito de comando?
A
Proteção contra curto-circuito no motor de indução.
B
Proteção contra sobrecorrente no motor de indução.
C
Comutação da conexão triângulo para a conexão estrela.
D
Comutação da conexão estrela para a conexão triângulo.
Considere o diagrama a seguir:
Enumere a sequência de funcionamento do diagrama.
I. Botoeira S1 é liberada.
II. Energiza-se o contator K1.
III. K1 é mantido energizado pelo seu contato NA 13,14.
IV. O motor M1 é desligado.
V. O motor M1 parte.
VI. Pressiona-se a botoeira S0.
VII. Pressiona-se a botoeira S1.
VIII.Todos os contatos de K1 mudam de estado.
A sequência encontrada é
A
I → II → III → IV → V → VI → VII → VIII
B
II → V → VII → VIII → III → I → IV → VI
C
VII → II → VIII → V → I → III → VI → IV
D
VII → I→ V → VIII → II → III → VI → IV
E
VII → V → I → II → III → VIII → VI → IV
Um retificador monofásico de onda completa em ponte alimenta um motor de corrente contínua, cuja força eletromotriz é representada por E e o ângulo de impedância é dado pela relação entre a resistência e a reatância dos enrolamentos do motor. É possível afirmar que
A
a corrente de alimentação do motor poderá ser descontínua em condução, dependendo do ângulo de impedância do motor e da relação entre E e a tensão máxima de alimentação antes do retificador. A corrente alternada terá forma de onda distorcida.
B
a corrente de alimentação do motor será sempre contínua em condução e terá ondulação reduzida devido a reatância do enrolamento do motor. A corrente alternada terá forma de onda distorcida.
C
a corrente de alimentação do motor terá ondulação com a mesma frequência da tensão de alimentação do lado alternado e não sofrerá influência da reatância do enrolamento do motor por estar do lado de corrente contínua. A corrente alternada será puramente senoidal.
D
a corrente de alimentação do motor será necessariamente descontínua em condução, por conta da força eletromotriz E, independentemente do ângulo de impedância. A do lado alternado apresentará apenas semiciclo positivo.
E
a corrente de alimentação do motor apresentará ondulação de característica puramente senoidal com frequência igual ao dobro da tensão de alimentação, sempre descontínua em condução. A corrente do lado alternado será distorcida devido à reatância do enrolamento do motor.

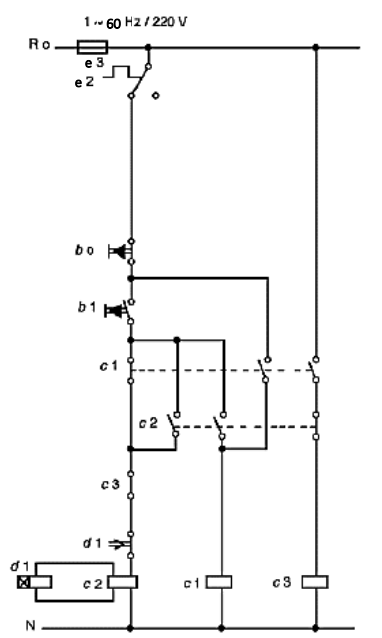

A figura abaixo apresenta um diagrama de controle com acionamento por botão:
No acionamento por botão, a operação de partida do motor é a seguinte:
O botão de comando __ aciona o contactor estrela __ e, ao mesmo tempo, o dispositivo de retardamento __; o contato fechado de __ atua sobre o contato de __, fechando a bobina __ do contactor da rede. Assim o motor parte em estrela.
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.
A
b1 – c2 – d1 – c2 – c1 – c1
B
c1 – b1 – c2 – d1 – c3 – c3
C
b0 – d1 – c3 – b1 – c2 – c2
D
e2 – b0 – b1 – c1 – c2 – c2
E
d1 – c3 – c2 – c1 – b1 – b1
Ano:
2023
Banca:
Fundação Carlos Chagas - FCC
A função do transistor no circuito do motor CC é
A
converter a tensão do pino 6 de 5 V para 12 V.
B
amplificar a tensão do pino 6 de 5 V para, pelo menos, 11,3 V, que é a diferença entre a tensão da fonte de 12 V e a perda de tensão pelo diodo, que é de 0,7 V.
C
limitar a corrente do pino 6 para que ela não danifique o motor CC.
D
amplificar a corrente de saída do pino 6 para poder acionar o motor por meio de uma corrente fornecida pela fonte de 12 V.
E
atenuar em, pelo menos, 10% a corrente de saída do pino 6, para que o Arduino Nano opere com folga e não se danifique.
Um contator tripolar possui um conjunto de contatos de potência destinados a operar com a corrente de carga e contatos auxiliares utilizados no sistema de comando e intertravamento de sua aplicação. O dimensionamento do contator depende não apenas da corrente de carga que circulará através de seus contatos principais, mas também da categoria de emprego desse contator, ou seja, do tipo de carga e da forma de utilização do dispositivo.
Um contator utilizado em um sistema de frenagem em contracorrente e para acionamentos a impulsos em motores de anéis em que, ao fechar o contator, este estabelece uma corrente próxima a 2,5 vezes a corrente nominal do motor, e, ao abrir, ele deve ser capaz de interromper a corrente nominal do motor em tensão próxima à da rede, está operando na categoria de emprego
A
AC5.
B
AC4.
C
AC3.
D
AC2.
E
AC1.
“O controle ____________ por orientação do fluxo magnético torna o desempenho dinâmico dos motores de ____________ comparável ao dos motores de corrente contínua com excitação ____________. A orientação consiste em ____________ no eixo direto do sistema de coordenadas ____________ um dos fluxos magnéticos: o de estator, o de rotor e o de entreferro.” Quanto à variação de velocidade de máquinas elétricas, assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.
A
escalar / indução / série / variar / assíncrono
B
vetorial / indução / separada / fixar / síncrono
C
vetorial / enrolamento separado / composta / fixar / assíncrono
D
escalar / enrolamento separado / composta / variar / assíncrono
O regime de partida de um motor deve ser indicado pelo fabricante e padronizado por norma técnica, com o propósito, entre outros, de proteger o motor contra o sobreaquecimento.
C
Certo
E
Errado
O dispositivo de partida de um motor elétrico é utilizado para ligar e desligar o motor, sem controlar sua velocidade.
C
Certo
E
Errado
No circuito de comando, o componente identificado por Lig desempenha a mesma função do componente FT.
C
Certo
E
Errado
Ano:
2023
Prova:
FEPESE - Prefeitura de Balneário Camboriú - Engenheiro Eletricista - 2023
O sistema apresentado na figura 3 tem qual função?
A
Acionamento de motor por partida direta.
B
Ligação de gerador na rede elétrica.
C
Acionamento de motor por partida estrela-triângulo.
D
Ligação automática de gerador após falta de energia.
E
Acionamento de motor por partida compensadora.

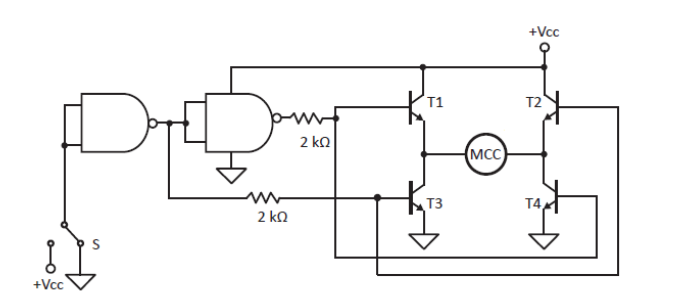

O circuito apresentado na Figura, tem a função de inverter o sentido de rotação do Motor de Corrente Contínua (MCC), utilizando uma ponte H com transistores que funcionam como chave (Corte e Saturação). A inversão do sentido do motor é realizada pela chave S. Considerando a Figura, com a chave S ligada ao Ground, quais transistores estarão em saturação?
Figura: Circuito de inversão de rotação para motor cc.
A
T2 e T3.
B
T2 e T4.
C
T1 e T2.
D
T1 e T3.
E
T1 e T4.
Assinale a alternativa que apresenta corretamente a função dos botões b0, b1 e b2, respetivamente.
A
Ligar o motor, desligar o motor e inverter a rotação do motor.
B
Desligar o motor, ligar o temporizador c1 e ligar o temporizador c2
C
Ligar o motor, inverter a rotação do motor, ligar um temporizador
D
Ligar a partida suave, desligar o motor, acionar um segundo motor.
E
Desligar o motor, ligar o motor ou inverter a rotação do motor e ligar o motor ou inverter a rotação do motor.
O inversor de frequência é um dispositivo capaz de gerar uma tensão e frequência trifásicas ajustáveis, com a finalidade de controlar a velocidade de um motor de indução trifásico. A afirmação abaixo, refere-se a qual item da parametrização de um inversor de frequência?
É um recurso que faz o motor girar com velocidade bem baixa. Isso facilita o posicionamento de peças antes da máquina funcionar em seu regime normal.
A
Frequência de chaveamento.
B
Frequência mínima de saída.
C
Rampa de desaceleração.
D
Frequência de JOG.
E
Frequência máxima de saída.
Observe o circuito eletropneumático a seguir:
Para o circuito eletropneumático acima é correto afirmar:
A
A válvula direcional utilizada é 3/2 vias.
B
Ao pressionar o botão B1, o atuador vai retornar e, ao pressionar o botão B2, o atuador vai avançar.
C
A válvula direcional utilizada é 5/2 vias.
D
São necessários 5 botões para elaborar a montagem do circuito.
E
Utilizando somente 2 relés com 2 contatos reversíveis, é possível elaborar a montagem para o funcionamento do circuito.
A variação da velocidade de um motor assíncrono, com rotor em curto, e o controle dos resultados provenientes do eixo do rotor, ligado à carga, somente poderão ser realizados através do dispositivo denominado:
A
chave estrela triângulo
B
chave compensadora
C
inversor de frequência
D
disjuntor motor
Um motor assíncrono trifásico acionado por um inversor de frequência atua no controle de velocidade de uma centrífuga industrial que opera com 4 toneladas de carga máxima, sendo acionado de 0 rpm até 8.000 rpm, com rampa de aceleração de 15 minutos, permanece nessa velocidade por 30 minutos, e finalmente é desacelerado com rampa de desaceleração de 20 minutos. Em relação ao comando elétrico de motores com velocidade variável, assinale a alternativa correta.
A
A variação de frequência em um motor assíncrono trifásico permite o controle de velocidade em seu eixo desde que o capacitor de partida esteja desconectado pela chave centrífuga, condição válida até 60 Hz, graças à ação de controle derivativa implícita no software do equipamento, que atua de forma quadrática exponencial ao estímulo de erro no domínio do tempo.
B
A variação de velocidade em eixos de motores assíncronos trifásicos ocorre quando são utilizados inversores de frequência em seu acionamento, ação que consiste em aplicar sinais de onda triangular modificada ao motor, sendo a única maneira de realizar tal manobra nesse tipo de máquina.
C
A realimentação provida por encoders incrementais não é permitida para correção de velocidade com o uso de inversores de frequência, dado que esse transdutor não atua com sinais de realimentação.
D
Ao ultrapassar o limite construtivo de frequência de um motor assíncrono trifásico acionado por inversor de frequência, o motor entra em uma região de enfraquecimento de campo e perde torque, como no exemplo de motores que operam até 60 Hz e, acima dessa frequência, o motor passa a diminuir seu torque enquanto, entre os limites de 6 até 60 Hz, o torque é constante.
E
A velocidade do eixo de um motor assíncrono trifásico é variada, manipulando-se apenas a sua tensão de alimentação e mantendo-se a frequência constante em 60 Hz.

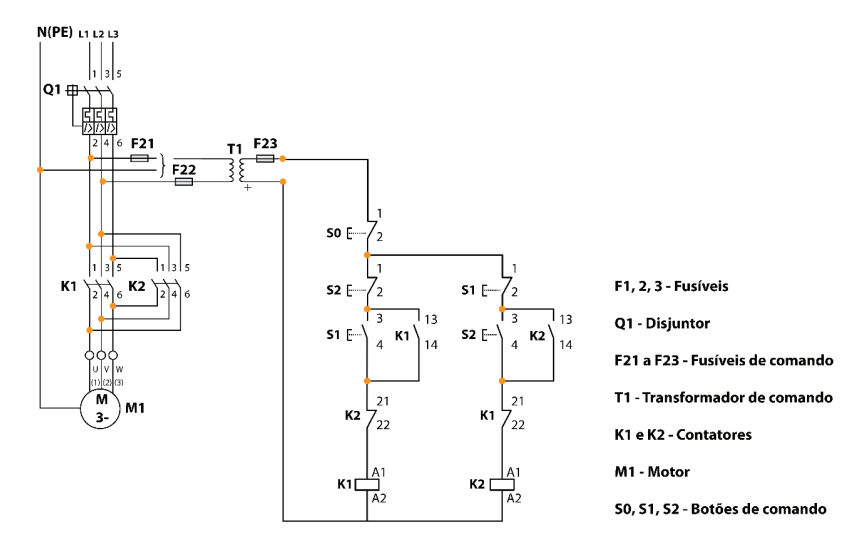

Analise as afirmativas abaixo com relação ao diagrama apresentado.
- O diagrama de potência apresenta um disjuntor termomagnético tripolar para manobra e proteção.
- O diagrama de potência apresenta fusíveis para proteção contra curto-circuito.
- O diagrama de potência apresenta um relé térmico para proteção contra sobrecorrente.
- O diagrama de comando apresenta um temporizador para a correta sincronização dos contatores.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 1 e 3.
C
São corretas apenas as afirmativas 1 e 4.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas apenas as afirmativas 3 e 4.
Uma máquina industrial apresenta, na placa de identificação de seu motor elétrico trifásico, a informação de que este pode ser ligado em 220 V ou em 380 V, com frequência de até 60 Hz. Sobre o comando elétrico desse tipo de motor, é correto afirmar que
A
se trata de um motor de dupla velocidade, dado que, alterando-se de 220 V para 380 V, o motor dobraria a velocidade no seu eixo.
B
a chave de partida direta não se adequa a esse motor, pois esse tipo de comando elétrico é utilizado apenas para motores monofásicos.
C
o motor pode somente ser acionado por uma chave de partida estrela-triângulo, pois as demais ligações exigiriam mais terminais.
D
esse motor admite que seja realizada a ligação em estrela ou em triângulo. Assim, permite associação em diferentes tensões.
E
esse tipo de motor não pode ser acionado por meio de uma chave de partida estática, como uma soft-starter.
