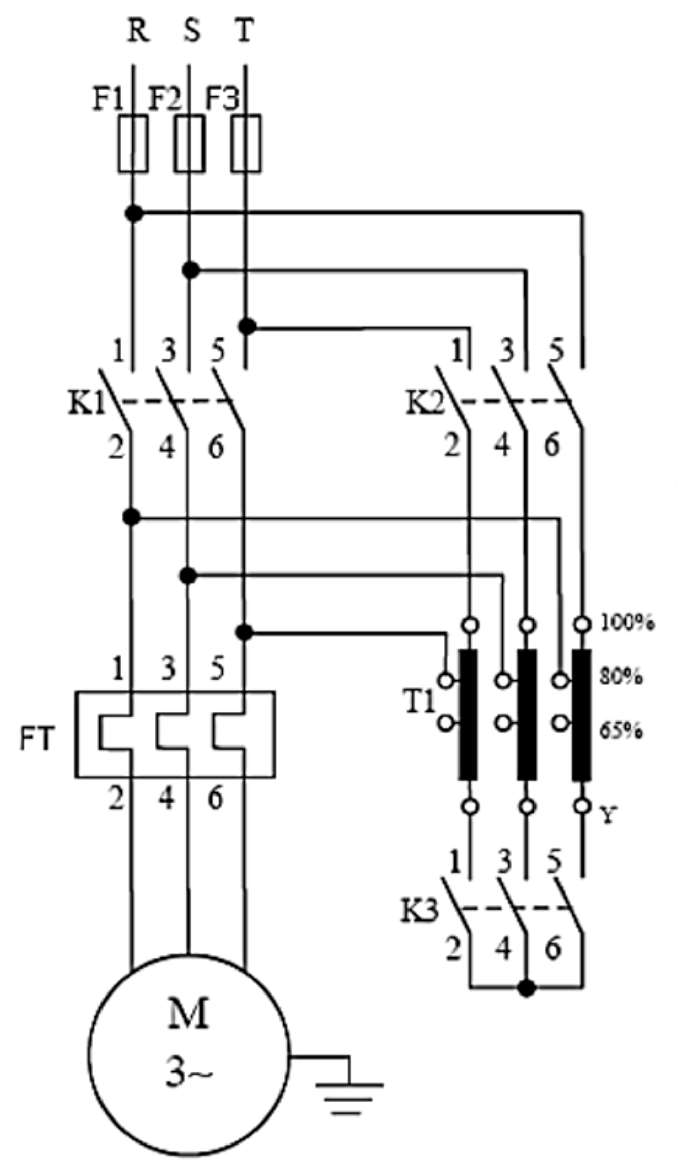

Na indústria moderna, diferentes processos produtivos precisam ser automatizados diariamente, possibilitando, por exemplo, comandar máquinas à distância, acionar vários motores em sequência etc. Neste sentindo, o estudo de acionamento de máquinas, em especial os motores elétricos de indução, merece destaque. Sobre o circuito de acionamento apresentado na Figura 06, analise as assertivas a seguir.

Figura 06 – Acionamento de motores trifásicos

I- Trata-se de um circuito de comando para uma partida direta de um motor trifásico.

II- Corresponde ao circuito de força de uma clássica partida indireta de um motor trifásico, denominada partida compensadora.

III- O elemento do circuito T1 é um autotransformador que tem a função de reduzir a tensão de partida do motor e é indicado para o acionamento com carga, quando a potência mecânica é mais elevada.

IV- O circuito de força apresentado é a partida estrela triângulo, que permite a diminuição da corrente na partida do motor, devido ao fechamento de suas bobinas inicialmente em triângulo.

É CORRETO o que se afirma apenas em:

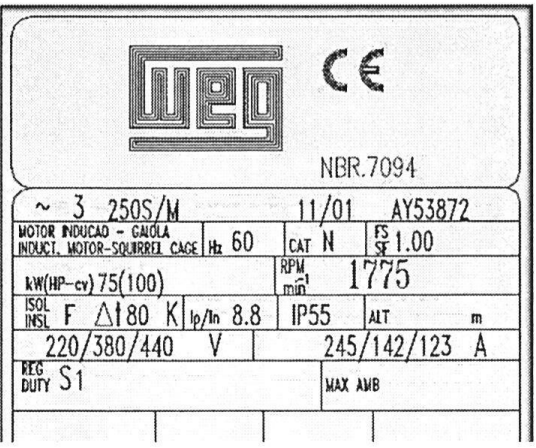

A placa de um motor de indução trifásico apresenta as suas principais características elétricas. Considerando isso, avalie as assertivas a seguir, que tratam do motor, cuja placa é apresentada na imagem abaixo, e classifique-as como Verdadeiras (V) ou Falsas (F):

( ) Se carga conectada ao eixo demandar uma potência elétrica mínima de 50 kW para operar, esse motor será adequado.

( ) A corrente de partida desse motor pode superar 8 vezes a corrente nominal, em partida direta.

( ) A conexão desse motor a uma rede trifásica, cuja tensão de linha é igual a 380 V, não é permitida.

Qual alternativa preenche, CORRETAMENTE, de cima para baixo, os parênteses acima?

Um motor de indução de dois polos e 60 Hz fornece 18 kW a uma carga, com uma velocidade de 3528 rpm. Desconsiderando perdas, o escorregamento e o conjugado induzido desse motor são, respectivamente,

Um motor de indução trifásico de 4 polos é alimentado por uma rede de 240 V / 50 Hz. O rotor gira na velocidade de 1440 RPM à plena carga. O escorregamento do motor é:

Sobre os motores elétricos, julgue os itens a seguir e assinale a alternativa CORRETA:

I. O enrolamento bem distribuído pode causar aquecimento excessivo.

II. A bitola do fio do enrolamento influencia no funcionamento do motor.

III. O isolamento adequado pode provocar curto-circuito entre as espiras.

A engenheira eletricista e mestra Edith Clarke, enquanto ministrava uma aula na Universidade do Texas em Austin, em 1948, destacou a importância dos motores de indução para os processos industriais. Naquela época, esses motores apresentavam rendimento significativamente inferior aos modelos atuais, além de uma relação peso/potência consideravelmente maior. Apesar da evolução tecnológica ao longo dos anos, os princípios fundamentais de análise elétrica permanecem os mesmos, especialmente no que diz respeito ao cálculo da corrente elétrica em motores trifásicos, que depende diretamente da tensão de alimentação, potência mecânica, fator de potência e rendimento do equipamento.

Dados do Motor:

Fabricante: WEG

Linha: W40 Premium

Tipo de Motor: Motor de Indução − Gaiola (Trifásico)

Potência: 400 HP

Tensão Nominal (V): 380/660 V

Corrente Nominal (A): ____/_____ A

Frequência: 60 Hz

Fator de Serviço (FS): 1,15

Fator de Potência (FP): 0,89

Rendimento: 95,8%

Relação Corrente de Partida (Ip/In): 6,0

Rotação Nominal (RPM): 3565 RPM

Carcaça: 280L

Regime de Serviço: S1

Classe de Isolação: F

Nesse contexto, considerando o motor de indução trifásico com as características apresentadas, alimentado por uma rede de 380 V, 60 Hz, assinale a alternativa que representa, correta e respectivamente, os valores da corrente nominal do motor para as tensões de 380 V e 660 V (considere 1 HP = 746W e arredondamentos nas casas decimais):

Os motores elétricos desempenham um papel crucial em sistemas industriais, domésticos e comerciais, convertendo energia elétrica em energia mecânica para uma ampla gama de aplicações. Considerando os tipos e o funcionamento desses dispositivos, analise as afirmativas a seguir:

I.Motores de corrente contínua possuem controle de velocidade eficiente, sendo utilizados em aplicações que exigem alta precisão.

II.Motores síncronos operam em velocidade constante, determinada pela frequência da rede elétrica.

III.Motores de indução trifásicos são amplamente usados em indústrias devido à sua simplicidade, robustez e baixo custo de manutenção.

Está correto o que se afirma em:

São os principais tipos de motores elétricos que existem atualmente no mercado:

I. Motor de corrente alternada.

II. Motor de corrente contínua.

III. Motores universais.

Quais estão corretos?

Um motor de indução trifásico possui classe de isolamento B. Considerando o limite de temperatura para operação contínua, a temperatura máxima que o enrolamento pode atingir, sem comprometer a vida útil do motor, é

Uma máquina de corrente contínua está operando como gerador shunt e possui as seguintes características:

• Tensão terminal: Vt = 240 V.

• Resistência do enrolamento de armadura: Ra = 0,15 Ω.

• Resistência do enrolamento de campo shunt: Rf = 120 Ω.

• Corrente de carga: IL = 50 A.

• Queda de tensão devido ao efeito da reação do campo: Vreac = 6 V.

Considerando que as perdas mecânicas e magnéticas somam 600 W, o rendimento da máquina (%), tendo em vista que ela está operando em regime permanente, é de, aproximadamente:

Uma máquina térmica é composta por um refrigerador acoplado a um motor da seguinte forma:

I - O calor da fonte quente do refrigerador é utilizado como fonte quente do motor, com temperatura de 27ºC.

II- O motor fornece um trabalho de 2,4kW, com um rendimento de Carnot de 0,6.

IIl- A fonte fria do refrigerador está a 7ºC,

IV- Considere as máquinas como Carnotianas.

A partir do exposto acima, calcule o trabalho do refrigerador (em kW) e assinale a opção correta.

Sabe-se que uma máquina CC de excitação independente, 25 kW e 125 V, opera com velocidade constante de 3.000 rpm e uma corrente de campo constante tal que a tensão de armadura em circuito aberto seja de 125 V. Considerando que a resistência de armadura é 0,05 Ohms e que a tensão de terminal é de 130 V, determine o modo de operação da máquina (Motor ou Gerador), e calcule a corrente de armadura (I_a), a potência de terminal (P_t) e a potência eletromagnética (P_a). Observação: Realize arredondamentos a partir da segunda casa decimal.

A placa deum motor de indução de quatro polos, 400 V, 35 kW e 60 Hz, indica que a velocidade desse motor com carga nominal é 1782 rpm. Suponha que o motor esteja operando com a carga nominal, qual é o escorregamento desse motor?

Em relação aos motores de indução trifásicos, assinale a opção correta.

A caixa multiplicadora de um aerogerador reduz a velocidade do rotor, para que ele seja compatível com a velocidade de rotação dos geradores.

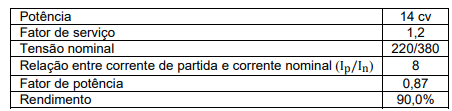

A partir das informações da tabela, a corrente de partida do motor representado pela primeira linha é:

Com base na imagem abaixo, assinale a alternativa correta.

O campo representado pelo número 13 da seta indica:

Em um sistema de acionamento de motor elétrico controlado por inversor de frequência, a velocidade é ajustada variando-se simultaneamente a tensão e a frequência de alimentação, de modo a manter inicialmente a relação tensão/frequência (V/f) constante. A partir de determinada condição, o motor entra na região de enfraquecimento de campo, em que o fluxo magnético é reduzido para permitir o aumento da velocidade. O enfraquecimento de campo em motores de indução controlados por inversor de frequência ocorre quando a(o)

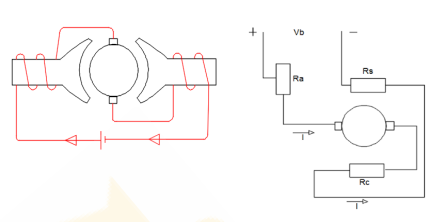

Motores série de corrente contínua são amplamente utilizados em diversos setores industriais e de transporte devido às suas características, e sua aplicação é ideal em situações que demandam um desempenho específico. A figura abaixo mostra um esboço do motor série de corrente contínua:

São características típicas desse motor, EXCETO:
