Questões de Concurso sobre Partida e Controle de velocidade

Um motor de indução trifásico aciona uma bomba centrífuga. Em 60 Hz, o conjunto opera a n₁ = 1800 rpm e consome P₁ = 6,4 kW. Deseja-se operar a 45 Hz usando um acionamento eletrônico. Adote as leis de afinidade da bomba: n proporcional a f e P proporcional a n³. Para o torque, use T (N·m) = 9550 · P(kW) / n(rpm). A estratégia mais adequada para variação de velocidade e os valores corretos de n₂, P₂ e T₂ são:

Os motores de corrente contínua permitem formas eficientes de controle operacional. O controle de velocidade de motores CC é feito principalmente por:

Os circuitos de comando frequentemente utilizam dispositivos que permitem controlar eventos ao longo do tempo, garantindo sequências corretas de operação. Assim, os temporizadores são dispositivos usados para:

A partida estrela-triângulo é uma estratégia de acionamento de um motor de indução trifásico de potências tradicionalmente entre 5 e 20cv. Nesse método, o motor é acionado em confi guração estrela proporcionando uma maior impedância e menor tensão nas bobinas. Dessa maneira, a corrente de partida e o conjugado de partida diminuem e, por isso, é recomendado que o motor seja ligado em vazio nessa estratégia de acionamento. O uso da chave estrela-triângulo na partida dos motores de indução trifásicos de gaiola reduz a corrente de partida na linha, em relação ao valor de partida com tensão plena (partida direta), de um fator igual a:

A figura a seguir é uma representação unifilar para alimentar um motor de indução trifásico submetido ao controle de velocidade, onde cada elemento é identificado pelas letras de A até E.

Cabe ao engenheiro eletricista realizar a correta instalação dos equipamentos elétricos, priorizando a proteção de suas partes, assim como a qualidade de energia do sistema.

No que se refere à função dos elementos representados por letras, avalie as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O contato B pertence a um contator e tem a função de garantir a energização do inversor e, consequentemente, a partida automática do motor, depois de uma interrupção de energia. Neste caso, há necessidade da coordenação entre contato da contatora e contato do inversor.

( ) Os inversores são projetados para operar em redes de alimentação simétricas, pois as perturbações podem afetar o funcionamento dele. A ddp entre fase e terra tem de ser constante. Como solução para uma estabilidade que garanta a manutenção do condicionamento da rede de alimentação, utiliza-se um transformador de isolação que está representado pela letra C.

( ) No comércio, há inversores que possuem proteção contra sobrecorrentes. Porém, se utilizarmos mais de um motor no mesmo inversor, obrigatoriamente terá que ser instalado um relé térmico para cada motor. Alguns fabricantes orientam aumentar o ajuste da sua corrente nominal de disparo. Um contato do relé térmico está representado pela letra D.

( ) A frequência de chaveamento por PWM é muito mais elevada que as frequências de entrada e de saída do inversor. Sendo assim, o uso de inversores provoca um aumento das perdas por aquecimento e diminui o fator de potência.

( ) A reatância de saída, representada pela letra E, será necessária quando a distância entre motor e inversor for grande e apresentar perturbações significantes. O seu uso atenua os efeitos da onda refletida e da capacitância entre os cabos de potência.

As afirmativas são, respectivamente,

A figura a seguir representa as curvas geradas pelos parâmetros de uma Soft Starter, em função do tempo.

Sobre a função de cada parâmetro representado pelas curvas, avalie as afirmativas a seguir:

I. A linha pontilhada representa um parâmetro utilizado para cargas com inércia elevada. Este parâmetro é utilizado em instalações elétricas que se encontram no limite da sua capacidade. A função fará com que o motor receba somente o valor necessário para que seja executada a aceleração da carga.

II. A linha pontilhada representa a garantia de que a proteção não atue no momento da partida do motor sadio e é uma função que pode ser utilizada, caso a partida em rampa simples não consiga acelerar o motor de indução trifásico.

III. A linha cheia refere-se ao parâmetro utilizado quando a carga possui um alto conjugado resistente. O motor receberá um pulso com amplitude e duração programáveis, que fará com que o mesmo desenvolva um conjugado suficiente para acelerar a carga. Esse não é um procedimento usual e, portanto, essa opção deve ser evitada.

IV. O uso da função representada pela linha cheia é um recurso constantemente utilizado, respeitando-se o seu limite nominal. Sua utilização vai desde cargas com conjugado resistente linear de marcha até conjugados quadráticos.

Está correto o que se afirma em

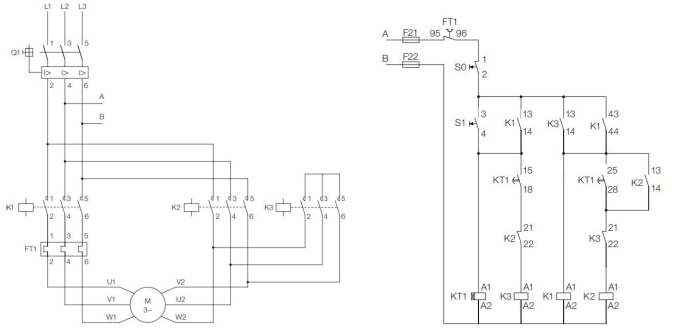

Quando trabalha-se com motores trifásicos, a partida estrela-triângulo é uma das técnicas mais usadas para diminuir a corrente inicial que o motor exige da rede. Esse método envolve três contatores principais: K1, K2 e K3, cada um com sua função específica e momento de acionamento. Com base no diagrama, qual das opções abaixo descreve CORRETAMENTE essa sequência?

Figura 1 – Diagrama de Partida Estrela Triângulo.

Fonte: Disponível em: https://static.weg.net/medias/downloadcenter/haa/h53/WEG-guia-de-selecao-de-partidas-50037327-manual-portugues-br-dc.pdf. Acesso em: 23 mar. 2026.

Durante uma manutenção em um sistema de bombeamento de água em uma estação elevatória do SAMAE de Blumenau-SC, a engenheira eletricista e engenheira mecânica X foi acionada para solucionar um problema recorrente no acionamento de um motor de corrente contínua responsável por movimentar uma bomba centrífuga de grande porte. Ao analisar o sistema, X observou que, durante a partida, o motor precisava vencer um elevado esforço mecânico inicial devido à inércia do conjunto e às condições hidráulicas da tubulação. No entanto, o motor instalado não apresentava desempenho adequado nesse momento, ocasionando falhas na partida e aquecimento excessivo. Com base em seu conhecimento técnico, X concluiu que seria necessário substituir o motor por outro tipo que apresentasse elevado conjugado de partida, sendo ideal para aplicações que exigem grande torque inicial. Diante desse contexto, assinale a alternativa que representa corretamente o tipo de motor de corrente contínua mais adequado para essa aplicação:

No tipo de acionamento estrela-triângulo em motores de indução trifásicos, o estator do motor, durante a partida, é submetido a uma tensão superior à da rede.

Sobre os métodos de partida de motores de indução, avalie as seguintes afirmativas:

I. A partida com autotransformador mantém um torque superior se comparado ao da partida estrela-triângulo.

II. A partida estrela-triângulo reduz a corrente de partida a $\frac{1}{\sqrt{3}}$ da corrente de operação.

III. A partida direta aplica tensão reduzida ao motor, diminuindo a corrente de partida.

Está correto o que se afirma em

Sobre os principais métodos de partida de motores de indução trifásicos, é correto afirmar que

Motor elétrico é a máquina capaz de transformar a energia elétrica em mecânica, usando o princípio da reação entre dois campos magnéticos. Há vários tipos de chaves de partida de motores, conforme as aplicações, características e potência do motor. A chave de partida usada em motores elétricos de indução trifásicos com motor de gaiola e potências leves (220 V / 380 V) para reduzir a corrente de partida em 1/3 em comparação com a partida direta é a chave

A partida compensada é uma estratégia de acionamento de motores elétricos trifásicos que utiliza um autotransformador para reduzir a tensão inicial, diminuindo o pico de corrente e o torque na partida. O sistema utiliza comutação de taps (geralmente 65% ou 80%), alimentando o motor com tensão reduzida durante a partida antes de aplicar a tensão plena, operando com contatores e um temporizador. Utilizando esse método, a corrente de partida com tensão plena de um motor de indução trifásico vale 50A. Dessa maneira, usando-se um autotransformador de partida no tap de 80%, a sua corrente de partida será:

Considere um motor de indução trifásico cuja corrente de partida direta seja 6 (seis) vezes a corrente nominal.

Ao utilizar partida estrela-triângulo, assinale a alternativa que indica corretamente o valor aproximado da corrente de linha durante a partida.

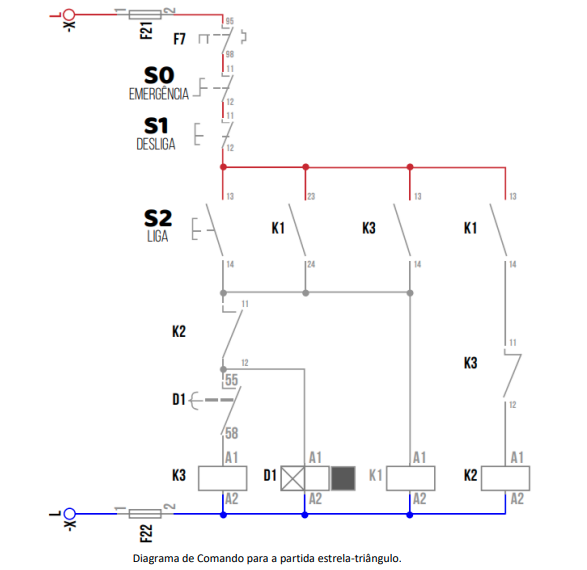

A partida estrela-triângulo é um método clássico de partida indireta de motores de indução trifásicos (normalmente rotor em gaiola), usado para reduzir a corrente e o torque de partida. Esse método de partida possui como características reduzir a corrente de partida da rede e diminuir quedas de tensão, como principais vantagens. Após o motor atingir cerca de 80% a 90% da rotação nominal, um temporizador desliga estrela e liga triângulo, com um tempo morto para evitar o curto-circuito. Esse tipo de partida é adotada em cargas como bombas centrífugas, compressores leves e máquinas com partida a vazio. Porém não é indicado o esquema de partida para cargas pesadas na partida e máquinas de grande inércia. A figura apresenta o diagrama de comando para um motor de indução em que será adotada a partida estrela-triângulo.

Dadas as afirmativas a respeito do diagarama de comando,

I. Ao pressionar botão S2, logo em seguida haverá 3 (três) bobinas energizadas.

II. Não é possível energizar as bobinas K2 (A1-A2) e K3 (A1-A2), simultaneamente.

III. Uma vez energizada a bobina do temporizador D1, após o tempo adotado no temporizador e a bobina D1 for desenergizada, o contato K3 (13-14) abre, fazendo que também a bobina K1 (A1-A2) seja desenergizada.

verifica-se que está/ão correta/s

Assinale a alternativa que corresponde à correta definição da assertiva abaixo.

“É um número que pode ser multiplicado pela potência nominal do motor, a fim de se obter a carga permissível que o mesmo pode acionar, em regime contínuo, dentro de condições estabelecidas por norma.”

É comum o uso de conversores de frequência para o controle de velocidade e torque em motores de indução, em substituição aos antigos sistemas de tração em corrente contínua. A estrutura de comando desses conversores, também chamados de inversores de frequência, pode ser por controle escalar ou controle vetorial. São características dos conversores por controle escalar:

I. Não permitir controle do torque da máquina, por isso é usado em sistemas cuja exigência se restringe ao controle de velocidade do motor.

II. Realizar o controle geralmente em malha aberta, sem realimentação por tacogerador implantado no eixo do motor.

III. Impor ao motor tensões elevadas, acima da nominal, motivo pelo qual os motores devem atender exigência especiais de isolamento.

Quais estão corretas?

Na partida com chave estrela triângulo, a corrente de partida é reduzida à metade da nominal.

Um motor de indução trifásico, com tensão nominal de 380 V (ligação em triângulo), é acionado por meio de uma chave estrela-triângulo para limitar a corrente de partida.

A corrente de partida em ligação direta (triângulo) é igual a 6 vezes a corrente nominal, e o conjugado de partida em ligação direta é proporcional ao quadrado da tensão aplicada.

Durante a partida em estrela, a corrente de linha e o conjugado de partida do motor, em relação aos valores de partida direta em triângulo, são aproximadamente:

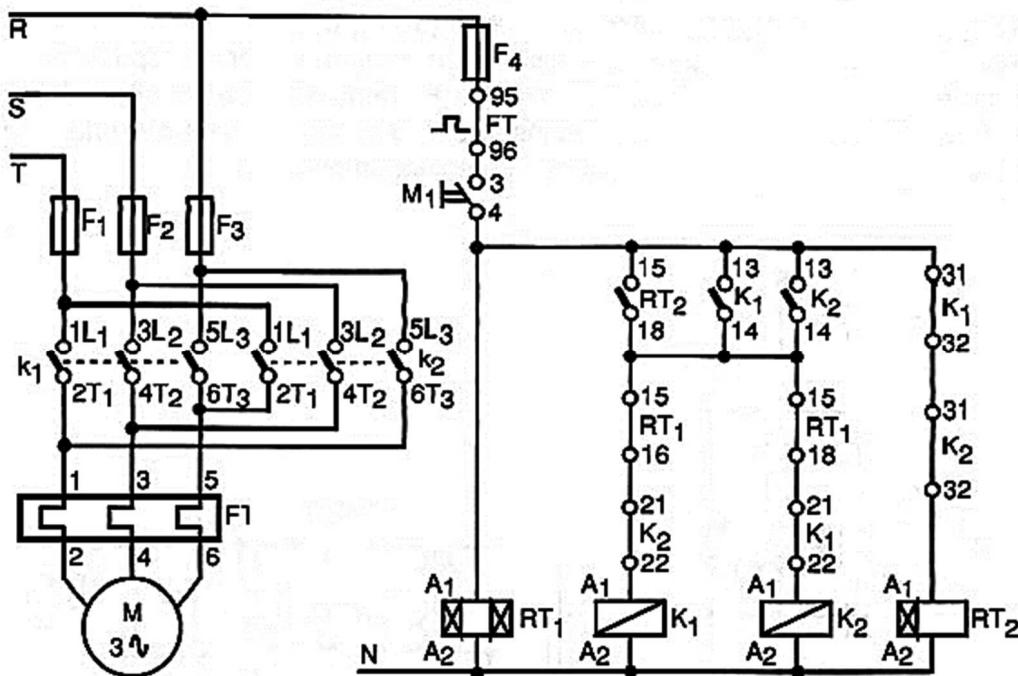

Em sistemas de acionamento elétrico industrial, diferentes métodos podem ser utilizados para partida e controle de motores de indução trifásicos.

Sobre esse assunto, assinale a afirmativa correta.
