Na partida com chave estrela triângulo, a corrente de partida é reduzida à metade da nominal.
C
Certo
E
Errado
Um motor de indução trifásico, com tensão nominal de 380 V (ligação em triângulo), é acionado por meio de uma chave estrela-triângulo para limitar a corrente de partida.
A corrente de partida em ligação direta (triângulo) é igual a 6 vezes a corrente nominal, e o conjugado de partida em ligação direta é proporcional ao quadrado da tensão aplicada.
Durante a partida em estrela, a corrente de linha e o conjugado de partida do motor, em relação aos valores de partida direta em triângulo, são aproximadamente:
A
Corrente = 1/3 e Conjugado = 1/3
B
Corrente = 1/√3 e Conjugado = 1/3
C
Corrente = 1/3 e Conjugado = 1/√3
D
Corrente = 1/√3 e Conjugado = 1/√3
E
Corrente = 1/2 e Conjugado = 1/3
Durante a configuração de uma soft starter em um sistema de acionamento de média complexidade, a engenheira responsável precisa ajustar os parâmetros de controle de rampa, limitação de corrente, tensão inicial, tempo de aceleração e compensação de carga. O motor acoplado é de indução trifásico, 30 kW, com carga de alto torque na partida. Após a primeira tentativa de comissionamento, observa-se que o motor não desenvolve torque suficiente na fase inicial da rampa, mesmo com a corrente dentro dos limites definidos. A engenheira suspeita que a parametrização não está coerente com o perfil de carga e decide revisar os ajustes da soft starter. Considerando o comportamento eletromecânico do motor, a interação entre tensão aplicada e torque disponível, e os algoritmos de controle típicos de soft starters industriais, qual ajuste é tecnicamente mais adequado para corrigir o problema?
A
Aumentar a tensão inicial da rampa, garantindo torque mínimo suficiente para vencer a inércia da carga logo no início do acionamento.
B
Diminuir o limite de corrente, evitando sobrecarga térmica durante a fase inicial da partida.
C
Reduzir o tempo de rampa de aceleração, permitindo que a tensão nominal seja aplicada mais rapidamente ao motor.
D
Ativar o modo de frenagem eletrônica, permitindo maior controle sobre a desaceleração e evitando quedas de torque na partida.
E
Reduzir a tensão inicial e aumentar o tempo de rampa, suavizando a transição e diminuindo o impacto mecânico na carga.
Em sistemas de acionamento elétrico industrial, diferentes métodos podem ser utilizados para partida e controle de motores de indução trifásicos.
Sobre esse assunto, assinale a afirmativa correta.
A
A partida estrela-triângulo reduz a corrente de partida aplicando tensão reduzida inicialmente ao motor, sendo adequada para cargas de alto torque na partida.
B
O soft starter permite controle de velocidade contínuo do motor durante toda sua operação
C
A partida direta pode ser aplicada em motores de grande porte, desde que a instalação elétrica tenha capacidade para suportar a corrente de partida.
D
A partida com autotransformador reduz a corrente de partida sem afetar o torque disponível, sendo ideal para cargas que exigem elevado torque mecânico no instante da partida.
E
Acionamentos com inversores não são recomendados para aplicações com motores sujeitos à variação de carga.
O que significa a afirmação “Y – SOMENTE PARTIDA” indicada no diagrama?
A
As conexões indicadas como 220V e 380V são indicadas pelo fabricante apenas para a partida estrela-triângulo na tensão de 440V.
B
A conexão “Y” indicada é utilizada para partida em estrela-triângulo em instalações cuja tensão é de 440V.
C
No caso de conexão do motor em instalações com tensão acima de 600V, somente é possível realizar a conexão “Y”.
D
O uso da conexão “Y” pode acarretar danos ao motor, caso o motor seja operado com esta conexão em redes cujas tensões sejam 440V, 380V ou 220V.
Qual a principal vantagem na substituição da partida direta de um motor de indução trifásico por um inversor de frequência em uma aplicação com carga variável?
A
O inversor anula o escorregamento do motor de indução.
B
Permitir ajustar a velocidade do motor à demanda da carga.
C
Eliminar a necessidade de aterramento do motor.
D
O inversor de frequência faz com que o fator de potência da instalação opere próximo ao valor nulo.
E
Devido à operação em alta frequência, as perdas nos enrolamentos são reduzidas substancialmente.
Ano:
2026
Assinale a opção que relaciona corretamente o método de partida de motores a suas respectivas características operacionais e construtivas.
A
A chave estrela-triângulo reduz a corrente de partida do motor, porém também reduz o conjugado de partida, sendo indicada apenas para cargas que não exijam elevado torque na aceleração.
B
A partida direta é recomendada exclusivamente para motores de baixa potência, pois elimina completamente os elevados picos de corrente de partida na rede elétrica.
C
O inversor de frequência atua apenas no controle da velocidade do motor em regime permanente, não exercendo influência sobre a corrente de partida.
D
A soft starter reduz simultaneamente a corrente de partida e aumenta o conjugado inicial do motor acima do valor obtido em partida direta.
E
A partida por autotransformador apresenta redução da corrente de partida, porém aumenta significativamente a corrente absorvida da rede durante a aceleração do motor.
Durante o projeto de um sistema de acionamento para um motor de indução trifásico de 55 kW, a engenheira responsável deve dimensionar corretamente o conjunto de contadores, relé de sobrecarga, tempo de comutação, corrente de partida, e classe de proteção para operação em partida estrela-triângulo. O motor opera em rede 380 V, possui corrente nominal de 98 A, e apresenta corrente de partida direta de 6,5×Inominal.O fabricante especifica que o tempo máximo permitido em estrela é de 4 segundos, e que a transição para triângulo deve ocorrer sem interrupção de alimentação, exigindo sincronismo entre os três contadores. Durante o processo de dimensionamento, a engenheira identifica que: os contadores selecionados possuem corrente nominal de 65 A; o relé de sobrecarga está ajustado para 0,58×Inominal; o tempo de comutação está configurado para 1,2 s; e a instalação utiliza cabos de 16 mm2. Considerando os critérios de corrente em estrela, corrente de pico na transição, capacidade dos contadores, classe de disparo do relé, seletividade térmica, e compatibilidade dos cabos com o regime de partida, qual alternativa apresenta a correção tecnicamente adequada para garantir o funcionamento seguro e conforme normas da partida estrela-triângulo?
A
Substituir os contadores por modelos de 100 A, ajustar o relé para Inominal, e recalibrar o tempo de comutação para 2,5 s, garantindo compatibilidade com a corrente em estrela e com o pico transitório na entrada em triângulo.
B
Aumentar o ajuste do relé de sobrecarga para 0,75×Inominal, mantendo os contadores atuais, pois o relé é o principal elemento de proteção térmica.
C
Manter os contadores de 65 A e reduzir o tempo de comutação para 0,8 s, minimizando o pico transitório na mudança para triângulo.
D
Reduzir a bitola dos cabos para 10 mm2, pois a corrente em estrela é menor e não exige condutores de grande capacidade.
E
Manter todos os componentes e apenas aumentar o tempo em estrela para 5 s, garantindo que o motor atinja velocidade nominal antes da comutação.
Em sistemas de acionamento elétrico, diferentes métodos de partida podem ser empregados conforme a potência do motor e as condições da instalação. Na partida direta de motores, o motor é ligado:
A
diretamente à rede
B
com tensão reduzida
C
por inversor de frequência
D
através de autotransformador
Um motor de passo híbrido bifásico possui ângulo de passo nominal de 1,8° e é acionado por um driver com controle de corrente senoidal ideal em microstepping de 1/16 de passo. O motor está acoplado rigidamente a uma carga com elevada inércia, operando abaixo da frequência de ressonância mecânica, de modo que não há perda de sincronismo.
Durante a operação, o sistema recebe uma sequência contínua de 12.800 pulsos por segundo, sendo cada pulso correspondente a um micropasso.
Considerando que não há escorregamento e que cada micropasso resulta em deslocamento angular uniforme do eixo, assinale a alternativa CORRETA:
A
A velocidade mecânica do eixo é 240 rpm e o deslocamento angular por micropasso é 0,1125°.
B
A velocidade mecânica do eixo é 480 rpm e o deslocamento angular por micropasso é 0,2250°.
C
A velocidade mecânica do eixo é 360 rpm e o deslocamento angular por micropasso é 0,2250°.
D
A velocidade mecânica do eixo é 300 rpm e o deslocamento angular por micropasso é 0,1125°.
E
A velocidade mecânica do eixo é 480 rpm e o deslocamento angular por micropasso é 0,1650°.
Choppers são circuitos que desempenham um papel fundamental no acionamento de máquinas de corrente contínua. Assinale a alternativa que contém um tipo de chave que permite o acionamento, controle de velocidade, frenagem regenerativa, mas que NÃO possibilita a inversão do sentido de rotação de máquinas de corrente contínua de excitação independente.
A
Choppers buck
B
Choppers de dois quadrantes
C
Choppers de quatro quadrantes
D
Choppers de um quadrante
E
Choppes boost
Em uma rotina de ajuste de acionamento eletrônico, um técnico identifica que o motor de indução comandado por inversor apresenta baixo torque de partida em baixas velocidades, especialmente sob carga mais pesada. Sabendo que esse problema pode ser compensado por um ajuste associado à queda de tensão na resistência do estator, assinale a alternativa que indica o parâmetro responsável por essa compensação.
A
Rampa de desaceleração.
B
Frequência máxima.
C
Corrente nominal do motor.
D
Boost de Torque (Compensação IxR).
E
Frequência de chaveamento (PWM).
A precisão no controle de movimento é alcançada por meio de acionamentos específicos que permitem o controle de torque, velocidade e posição em máquinas complexas. Considerando as propriedades de servomotores e motores de passo, analise as afirmativas a seguir:
I.O motor de passo opera tipicamente em malha aberta, avançando em incrementos angulares discretos chamados passos, sem a necessidade obrigatória de sensores de posição.
II.Servomotores de Corrente Alternada utilizam obrigatoriamente um sensor de realimentação, como um encoder ou resolver, para fechar a malha de controle de posição.
III.O inversor de frequência atua na variação da velocidade do motor de corrente contínua por meio da alteração da resistência ôhmica das bobinas do estator.
Está correto o que se afirma em:
A
II e III apenas.
B
I, II e III.
C
I e II apenas.
D
I apenas.
A partida direta é o método mais simples e comum de acionamento de motores elétricos de indução trifásicos na indústria. Nesse sentido, analise as assertivas a seguir sobre o circuito de comando e a força para a partida direta de um MIT:
I. No circuito de força, o contator é o elemento responsável por realizar o seccionamento sob carga e a manobra do motor, enquanto o relé de sobrecarga atua na detecção de correntes levemente superiores à nominal por tempo prolongado.
II. A partida direta é caracterizada por aplicar a tensão nominal plena aos terminais do motor, o que resulta em um conjugado (torque) de partida elevado, porém com uma corrente de pico que pode atingir de 6 a 8 vezes a corrente nominal (Ip/In).
III. O contato de selo (contato auxiliar do contator) deve ser ligado em série com a bobina do contator e com a botoeira de desligamento (NF), tendo como função garantir que o motor pare imediatamente em caso de queda de energia.
IV. De acordo com as normas técnicas (como a NBR 5410), a partida direta é recomendada para qualquer potência de motor, independentemente da capacidade da rede elétrica ou da queda de tensão causada durante a partida.
Quais estão corretas?
A
Apenas I e II.
B
Apenas I e III.
C
Apenas II e IV.
D
Apenas I, II e IV.

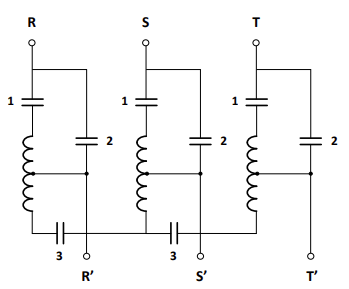

A linha de entrada R S T possui 220 V de tensão de linha. Visando à redução da corrente de partida, um motor de 5 kVA / 220 está conectado a R’ S’ T’, logo após passagem por um autotransformador de relação de tensão K:1. A corrente de partida, sem o autotransformador, está sendo 500% da corrente nominal, mas, pelos requisitos da rede, não pode ser maior que 25 A. Nessas condições, assinale a alternativa que apresenta o valor mínimo de K e como deve ser o acionamento dos grupos de contatos 1-1-1, 2-2-2 e 3-3.
A
K = 2,63; ligar 1-1-1 por certo tempo e, em seguida, desligar 1-1-1 e ligar 2-2-2 e 3-3.
B
K = 2,63; ligar 2-2 por certo tempo e, em seguida, ligar 1-1-1 e 3-3.
C
K = 2,63; ligar 1-1-1 e 3-3 por certo tempo e, em seguida, desligar 1-1-1 e ligar 2-2-2.
D
K = 1,62; ligar 2-2-2 por certo tempo e, em seguida, ligar 1-1-1 e 3-3.
E
K = 1,62; ligar 1-1-1 e 3-3 por um certo tempo e, em seguida, desligar 1-1-1 e ligar 2-2-2.
Com relação às diferentes técnicas de partida de motores elétricos trifásicos, analise as afirmações abaixo e assinale a alternativa correta.
A
Na partida estrela-triângulo o motor parte em estrela com uma tensão de 33,3% do seu valor de tensão nominal.
B
Na partida com chave compensadora a redução de tensão é realizada por meio de um autotransformador ligado em paralelo com as bobinas do motor. A ligação do autotransformador permanece durante todo o período de funcionamento do motor.
C
O dispositivo de partida Soft-starter controla a velocidade do motor de indução trifásico durante a partida através da variação da frequência da fonte de alimentação.
D
A partida direta de motores elétricos apresenta as vantagens de baixo custo, simplicidade, conjugado de partida elevado e partida rápida, mas pode acarretar graves perturbações à rede em decorrência do valor elevado de corrente de partida.
Um motor de indução trifásico pode ser submetido a diferentes métodos de partida, escolhidos de acordo com as características da carga, da rede elétrica e das limitações de corrente de partida.
Sobre os principais métodos de partida de motores trifásicos de indução, assinale a afirmativa correta.
A
Na partida direta, a corrente de partida do motor é eliminada pela ligação simultânea dos enrolamentos do estator em série.
B
A partida estrela-triângulo reduz a corrente de partida do motor, porém exige que o motor possua seis terminais acessíveis.
C
A chave compensadora aumenta a corrente de partida do motor durante a aceleração, permitindo maior conjugado e menor aquecimento.
D
A partida suave (soft-starter) controla exclusivamente a frequência aplicada ao motor, mantendo a tensão constante durante toda a aceleração.
E
O inversor de frequência é utilizado apenas para controle de velocidade em regime permanente, não podendo ser empregado na partida do motor.
Considere o circuito de partida do motor de indução trifásico (M) apresentado na figura abaixo.
Com base nessas informações, assinale a opção que apresenta o método de partida desse motor.
A
Chave Estrela-Triângulo.
B
Condensador Síncrono.
C
Soft Starter.
D
Chave Compensadora.
E
Partida Direta.
Entre os diversos métodos de partida dos motores de indução trifásicos, o de partida com autocompensador utiliza um autotransformador para reduzir a corrente de partida.
C
Certo
E
Errado
Em um sistema de automação industrial, a escolha entre Controladores Lógico Programáveis (CLPs), soft-starters e conversores de frequência é fundamental para garantir a eficiência e a proteção dos motores elétricos. Sobre esses dispositivos, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).
I. O CLP é responsável por controlar e monitorar processos industriais, podendo atuar na lógica de acionamento de motores, sensores e atuadores por meio de programação específica.
II. A soft-starter é utilizada para reduzir a corrente de partida de um motor de indução trifásico, minimizando impactos mecânicos e elétricos, mas não permite controle da velocidade do motor durante a operação.
III. O conversor de frequência permite o controle preciso da velocidade e do torque do motor, ajustando a frequência e a tensão de alimentação, sendo amplamente utilizado em aplicações nas quais variação de velocidade é necessária.
A
Apenas I.
B
Apenas I e II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
