Os motores trifásicos possuem diversos métodos de partida, a depender do tipo de operação e suas características elétricas. Considerando os componentes utilizados no diagrama de comando dos métodos de partida, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).
I. Na partida direta com reversão de rotação, são necessárias duas chaves selo, cada uma em um contator diferente, K1 e K2.
II. Na partida estrela-triangulo, são necessários três contatores K1, K2 e K3, e todos os três operam juntos.
III. Na partida com chave compensadora por autotransformador, não se utiliza temporizador.
A
Apenas I.
B
Apenas II.
C
Apenas I e III.
D
Apenas I e II.
E
I, II e III.
Identifique nos diagramas de controle e força apresentados na figura abaixo o tipo de partida empregado no acionamento do motor trifásico.
A
Partida direta.
B
Partida por rotor de anéis.
C
Partida estrela-triângulo.
D
Partida Soft Starter.
E
Partida com autotransformador.
Analise as afirmativas a seguir que tratam sobre métodos e equipamentos usados para acionamento de motores elétricos.
I. O inversor de frequência permite variar a velocidade de rotação do campo magnético girante do estator e, consequentemente, a rotação do motor de indução.
II. Em um sistema de partida direta, a corrente de partida do motor é significativamente menor em comparação com sistemas de partida mais complexos, como o sistema estrela-triângulo.
III. Os equipamentos conhecidos como soft-starters fazem o controle da tensão aplicada sobre o motor através do uso de circuitos tiristorizados controlados eletronicamente.
IV. Em um sistema de partida estrela-triângulo, a transição do modo estrela para o modo triângulo ocorre de maneira instantânea, sem qualquer impacto na corrente do motor.
V. A chave compensadora utiliza autotransformadores com derivações centrais que permitem partir o motor com uma tensão reduzida e então aumentá-la em passos progressivos até alcançar o seu valor pleno.
Estão corretas as afirmativas
A
I, III e V, apenas.
B
II, IV e V, apenas.
C
I, II e III, apenas.
D
I, IV e V, apenas.
Em sistemas de climatização, são fonte de melhoria de eficiência os dispositivos de controle de velocidade de motores que acionam ventiladores.
C
Certo
E
Errado
Assinale a alternativa que melhor descreve, respectivamente, a função do inversor de frequência e do soft-starter em um sistema de partida de motor trifásico.
A
Controlar a velocidade do motor e reduzir a corrente de pico na partida do motor.
B
Reduzir corrente de curto-circuito e melhorar o rendimento em regime permanente.
C
Alterar a frequência da alimentação e diminuir a potência elétrica do motor.
D
Eliminar a presença de proteção térmica e diminuir o toque de partida.
E
Substituir o uso excessivo de contatores e a quantidade de botoeiras utilizadas no quadro.
Em inversores de frequência, os métodos de controle escalar (V/f) e vetorial apresentam características distintas. Sobre esses métodos, assinale a opção correta.
A
Os inversores com controle escalar (V/f) se restringem ao controle da velocidade do motor, sem controle do torque desenvolvido e sem conhecimento da dinâmica do processo sob controle.
B
Os inversores do tipo controle escalar (V/f) são aplicados exclusivamente em motores de indução com rotor em gaiola convencional, com sistema de realimentação em malha fechada.
C
O controle vetorial determina apenas a corrente de estator, sem considerar a corrente de magnetização nem o conjugado necessário para operação, o que reduz a precisão do motor.
D
O controle vetorial apresenta baixo desempenho dinâmico, grandes oscilações no conjugado motor e baixa precisão de velocidade quando ocorrem variações na carga.
E
O inversor de controle escalar (V/f) não mantém a relação constante entre tensão e frequência, causando variações significativas na velocidade de operação do motor.
Considere o diagrama de ligação de um motor de indução trifásico apresentado a seguir.
Analisando o diagrama, é correto afirmar que se trata de uma partida com chave
A
estrela-triângulo.
B
de reversão.
C
direta.
D
indireta.
E
compensadora.
A figura em destaque mostra qual tipo de acionamento de máquina?
A
Partida direta com reversão.
B
Partida estrela-triângulo.
C
Partida série-paralelo.
D
Partida por soft-start.
E
Partida por inversor de frequência.
Em relação às formas de partida de motores elétricos, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).
I. Na partida direta, o motor é ligado diretamente à rede, recebendo tensão nominal total, resultando em alta corrente de partida.
II. Na partida estrela-triângulo, a tensão aplicada inicialmente aos enrolamentos é superior à tensão nominal, resultando em torque inicial maior que o nominal.
III. Na partida com inversor de frequência, é possível controlar simultaneamente a frequência e a tensão aplicadas ao motor, permitindo partida suave e controle de velocidade e torque.
A
I, apenas.
B
I e II, apenas.
C
II e III, apenas.
D
II, apenas.
E
I e III, apenas.
O quadro de comando para acionamento de motores de indução trifásicos, com partida estrela-triângulo, conta com alguns componentes para determinadas funções. A partida é feita com conexão estrela, e o componente responsável pela transição da conexão estrela para a conexão triângulo é o
A
contator principal.
B
contator triângulo.
C
relé térmico.
D
relé temporizador.
Uma partida direta com reversão de um motor trifásico de indução utiliza dois contatores (c1 e c2). Nesse tipo de acionamento é fundamental a realização do intertravamento entre os contatores.
Para garantir o correto intertravamento entre os contatores, deve-se colocar contato auxiliar normalmente ................... do contator c2 em ...................... com a bobina c1 e o contato auxiliar normalmente do contator c1 em com a bobina c2.”
Assinale a alternativa que completa corretamente as lacunas do texto.
A
fechado • série • fechado • série
B
aberto • série • aberto • série
C
fechado • paralelo • fechado • paralelo
D
fechado • série • aberto • paralelo
E
aberto • série • fechado • paralelo
Considere um circuito de acionamento de um motor trifásico que se utiliza de uma contatora para ligar e desligar o motor. O circuito possui um botão de partida (liga), um botão de parada (desliga) e um contato auxiliar de selagem da contatora.
A respeito desse circuito, é correto o que se apresenta em:
A
O botão de parada deve ser ligado em paralelo com o botão de partida.
B
O contato auxiliar de selagem é utilizado para interromper o circuito na bobina da contatora.
C
O botão de partida deve ser ligado em série com os contatos principais da contatora.
D
A contatora pode controlar a velocidade do motor.
E
O contato auxiliar de selagem mantém a bobina da contatora energizada mesmo após soltar o botão de partida.
Um motor de indução monofásico típico, como o de capacitor de partida, é composto por duas partes principais: uma fixa e uma girante. Assinale a alternativa que indica as três partes essenciais que compõem a estrutura eletromagnética e mecânica básica de um motor de indução, incluindo o componente crítico para a partida.
A
Eixo, Rotor e Relé de Sobrecarga.
B
Estator (com enrolamentos principal e auxiliar), Rotor (em gaiola de esquilo) e Capacitor de Partida.
C
Estator (carcaça), Rotor (armadura) e Disjuntor.
D
Carcaça, Enrolamento do Campo, comutador e Escovas.
E
Núcleo Laminado, Estator e Diodo.
Quando o motor é conectado na tensão trifásica de alimentação de 380 V através de uma chave de partida direta, qual é o valor eficaz da corrente de partida?
A
180,9 A.
B
312,0 A.
C
27,2 A.
D
21,8 A.
Ano:
2025

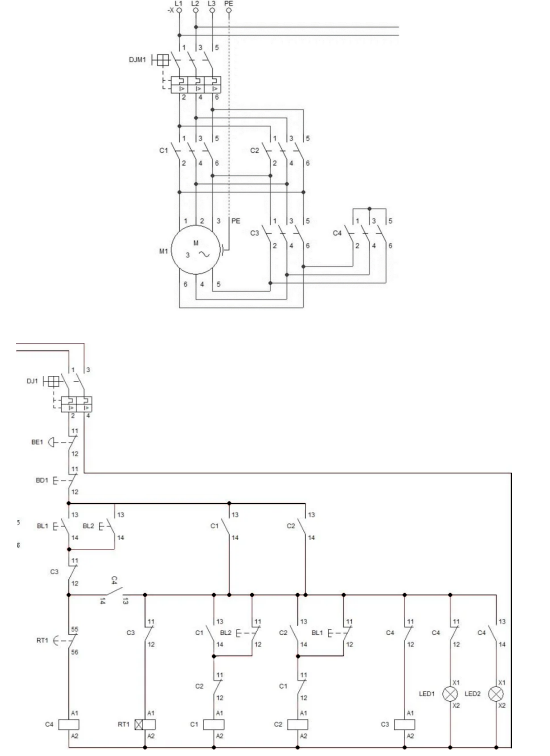

A seguir são apresentados os diagramas de um circuito de comando e de potência de um motor.
Assinale a alternativa correta.
A
Os diagramas se referem a um sistema de partida compensadora.
B
Ao serem acionados os contatores C1 e C4, o motor estará ligado no fechamento Y.
C
O botão BE1 acionará a partida do motor.
D
Ao serem acionados os contatores C1 e C4, o motor estará ligado no fechamento ∆.
E
Ao serem acionados os contatores C1 e C₂, o motor será acionado.
O uso de dispositivos de eletrônica em sistemas de controle e automação tem se intensificado à medida que os semicondutores passam por evoluções que os tornam mais rápidos e eficientes.
O dispositivo baseado em eletrônica de potência empregado no acionamento de motores de indução trifásicos permitindo a operação com controle de velocidade e conjugado é o
A
inversor de frequência.
B
gradador tiristorizado.
C
conversor CA-CC.
D
retificador controlado.
E
conversor em configuração flyback.
A partida direta pode provocar queda de tensão na rede elétrica que alimenta o motor.
C
Certo
E
Errado
Em aplicações industriais, motores elétricos podem ser projetados para operar em dupla tensão (220/380 V), permitindo flexibilidade na instalação conforme a disponibilidade da rede. O circuito de partida de um motor com seis bornes de ligação pode utilizar uma configuração que reduza a corrente de partida, preservando o sistema elétrico e garantindo a aceleração adequada da carga.
Considere um motor trifásico alimentado por um circuito, conforme diagrama abaixo:
Considere os seguintes componentes no circuito de partida:
- Fusíveis de força: F1, F2, F3
- Fusíveis de comando: F21 e F22
- Transformador de comando: T1
- Contatores: K1, K2 e K3
- Relé de sobrecarga: FT1
- Motor: M1
Com base nas características descritas, e no esquema típico de ligação para dupla tensão, selecione a alternativa CORRETA:
A
Partida direta
B
Partida compensadora
C
Partida estrela-triângulo
D
Partida por autotransformador
E
Partida com resistência rotórica
A principal vantagem da utilização de inversores de frequência no acionamento de motores elétricos, em sistemas de transporte de grãos, para uma unidade armazenadora de grãos, em comparação com sistemas de partida direta ou estrela-triângulo, no que tange à eficiência energética e ao controle do processo, é a(o):
A
Redução drástica das correntes de partida, eliminando a necessidade de dispositivos de proteção contra sobrecorrente.
B
Possibilidade de controle preciso da velocidade do motor, ajustando o fluxo de grãos conforme a demanda e otimizando o consumo de energia em cargas elétricas variáveis.
C
Simplificação da lógica de comando, pois o inversor substitui todos os contatores e relés do sistema de partida.
D
Maior robustez e menor custo de aquisição inicial, comparado a soft-starters para a mesma faixa de potência.
A respeito das formas de partida de um motor de indução trifásico, assinale a opção correta.
A
Na partida direta, o motor deve partir com carga.
B
Na partida com chave estrela-triângulo, o motor deve partir com carga.
C
Na partida direta, a corrente de partida é menor que na partida com chave compensadora.
D
A partida com chave compensadora é a mais indicada para motores de baixa potência.
E
Na partida direta, o sistema de alimentação do motor deve ser superdimensionado.
