Q2169507

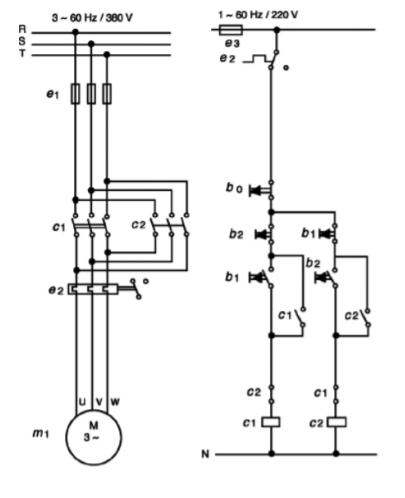

Diagrama de Força

Dado o diagrama de força e de comando abaixo, responda às questões 27 e 28.

Imagem associada para resolução da questão

Assinale a alternativa que apresenta corretamente a função dos botões b0, b1 e b2, respetivamente.

Ligar o motor, desligar o motor e inverter a rotação do motor.

Desligar o motor, ligar o temporizador c1 e ligar o temporizador c2

Ligar o motor, inverter a rotação do motor, ligar um temporizador

Ligar a partida suave, desligar o motor, acionar um segundo motor.

Desligar o motor, ligar o motor ou inverter a rotação do motor e ligar o motor ou inverter a rotação do motor.
