Questões de Concurso sobre Eletronagnetismo e Máquina Elétricas

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F) e tendo como tema os motores de indução em corrente alternada.

( ) O motor CA de indução é um dos mais utilizados porquê é relativamente simples e pode ser construído a um custo menor do que outros tipos.

( ) Os motores de indução são trifásicos ou monofásicos.

( ) O motor de indução é assim chamado porque nenhuma tensão externa é aplicada ao seu rotor.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O transformador monofásico é o tipo mais comum de transformador e é usado para converter níveis de tensão, fornecer energia para aparelhos e linhas de transmissão de energia.

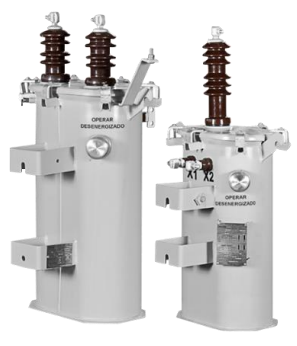

Representação de um transformador monofásico

Neste contexto, considere um transformador elétrico monofásico, teoricamente sem perdas, com enrolamento primário formado por 440 espiras ligadas à tensão primária de 440 Volts e com corrente primária de 10 A. O enrolamento secundário é formado por 220 espiras. Com base nos dados apresentados, analise as afirmativas a seguir:

I - A potência elétrica no primário do transformador é 4,4 kVA.

II - A tensão elétrica no secundário do transformador é 220 V.

III - A corrente elétrica no secundário do transformador é 5 A.

IV - A potência elétrica no secundário desse transformador é 1,1 kVA.

Assinale a opção correta:

Assinale a alternativa que preencha corretamente a lacuna. Um motor elétrico tem sua especificação em 2,5 HP. O técnico em plantão necessita converter esse valor em watts, para uma verificação numa máquina na linha de produção. Efetuando as contas o técnico chegou ao valor de ______ watts.

Observação: Atentar para a medida proposta por James Watt

Ao selecionar uma chave eletromecânica, muitas vezes chamada de chave eletrônica para uso com circuitos eletrônicos ou elétricos, é útil ter um bom entendimento das especificações e parâmetros. Quanto os estes dispositivos, podemos afirmar que:

Motores CC do tipo ______ têm armadura e enrolamentos de campo conectados em paralelo e são alimentados pela mesma fonte. A corrente de carga total é a soma das correntes de armadura e de campo. Motores desse tipo exibem velocidade quase constante ao longo de uma grande faixa de carga, possuem torque de partida de cerca de 1,5 vezes o torque nominal de operação, apresentam o menor torque de partida dentre os motores CC e podem ser economicamente convertidos para permitir velocidade ajustável ao colocar um potenciômetro em série com os enrolamentos de campo.

Assinale a alternativa que preencha corretamente a lacuna.

Tomando por base a norma ISO 1219, o desenho abaixo apresenta um circuito pneumático contendo uma válvula conectada a um cilindro pneumático.

Com relação a esse circuito pneumático, indique se as afirmativas a seguir são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.

( ) A válvula é direcional do tipo 3/2.

( ) A válvula tem acionamento mecânico e retorno por mola.

( ) A válvula é normalmente fechada de controle por solenoide.

( ) O cilindro tem retorno por mola.

( ) Quando o acionamento 1S0 for ativado, o pistão do cilindro avança linearmente até a posição 2 e retorna automaticamente até a posição 1, repetindo esse ciclo até que 1S0 seja desativado.

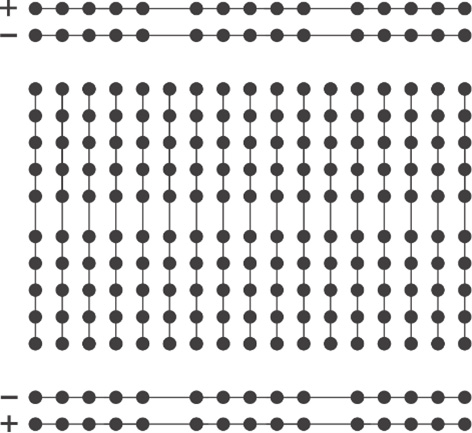

A protoboard, também conhecida por matriz de contatos ou placa de prototipagem é uma placa plástica furada com conexões metálicas internas que propiciam a montagem de circuitos com componentes elétricos em testes de bancada. Nas imagens mostradas a seguir, os pontos circulares indicam os furos na parte plástica e as barras entre eles indicam as ligações metálicas internas. Assinale a alternativa que indica a ligação metálica interna correta:

Um técnico de uma grande indústria de motores elétricos é encarregado de verificar o funcionamento de motores recém-produzidos. Antes de os motores serem despachados para os distribuidores, é essencial assegurar que funcionem adequadamente. Para isso, um dos principais ensaios realizados é o ensaio a vazio.

Considerando essa situação, qual das afirmações sobre o ensaio a vazio é verdadeira?

O bom desempenho dos transformadores de corrente, assim como de outros equipamentos, é demonstrado por meio de ensaios experimentais chamados de ensaios de rotina ou ensaios de tipo. Os ensaios devem ser realizados nos transformadores de corrente segundo normas especificadas pela ABNT, como a NBR 6856 e NBR 6821. Deve-se considerar, eventualmente, além da prescrição das normas técnicas, a experiência dos fabricantes de transformadores de corrente na realização dos ensaios. Ou seja, com relação à realização de ensaios, uma boa relação da concessionária com o fabricante é um fator importante.

FRONTIN, S. O. Equipamentos de alta tensão – prospecção e hierarquização de inovações tecnológicas. Brasília: Teixeira, 2013. p. 362 (adaptado).

Considerando esse contexto, analise as afirmativas a seguir e a relação proposta entre elas.

I. Um ensaio de rotina, como fator de perdas dielétricas do isolamento e estanqueidade a frio, é um experimento que o engenheiro executa para determinar as características de um transformador de corrente.

PORQUE

II. Os ensaios de rotina podem também ser realizados apenas em um dos equipamentos comprados, ou de tipo semelhante ao comprado, a fim de se verificar uma determinada característica deste equipamento.

Assinale a alternativa correta.

Com relação às usinas de geração industrial, assinale a alternativa incorreta.

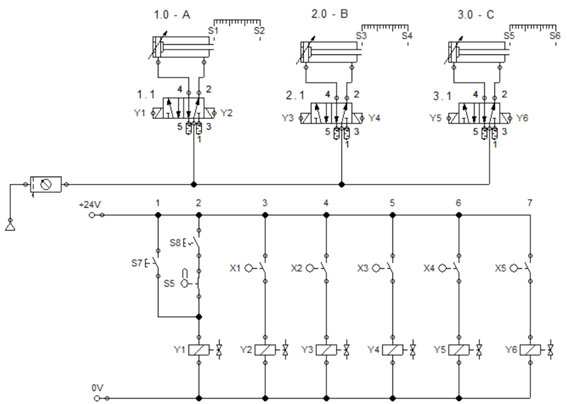

Analise o circuito eletropneumático e o diagrama trajeto/passo a seguir. Assinale a alternativa que contenha a montagem correta dos sensores para que o circuito funcione segundo o diagrama trajeto/passo:

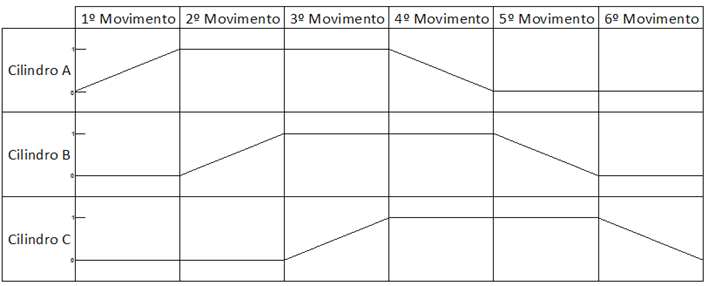

Diagrama trajeto/passo

Fonte: IFSP, 2023.

Qual a rotação de um motor trifásico de 25 cv e 4 pólos, que antes girava a 1.800 RPM em 60 Hz, após a aplicação de um inversor de frequência de 40 Hz?

Observe as figuras a seguir:

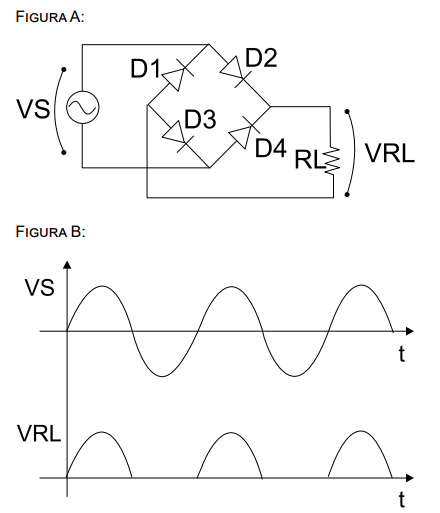

Um equipamento elétrico está apresentando defeito na fonte de alimentação. Foi feita uma análise do circuito apresentado na figura A, no qual foram monitorados dois sinais, a tensão VS (tensão de alimentação da rede) e a tensão VRL (tensão sobre a carga RL). Os sinais monitorados estão representados na figura B.

Com base nos dados informados, quais seriam os componentes defeituosos?

As válvulas de controle dispensam o emprego de componentes acessórios, o que facilita a automação.

Geradores de Corrente Contínua (CC) são utilizados quando necessitamos de corrente contínua a partir de força mecânica.

Esse é o caso de dínamos e geradores CC embarcados. Encontramos geradores CC em navios, barcos, bicicletas, automóveis e até em submarinos para recarregar as baterias dos motores CC de propulsão.

Geradores CC de baixa capacidade típicos.

Considere as afirmativas abaixo, sobre os geradores de corrente contínua, atribuindo (V) para a(s) verdadeira(s) e (F) para a(s) falsa(s):

( ) No gerador de corrente contínua, as bobinas são arranjadas de forma a fornecer uma tensão mais uniforme na saída.

( ) Uma armadura com o enrolamento imbricado triplo apresenta três conjuntos de bobinas ligadas em paralelo.

( ) O gerador composto é aquele que combina a excitação do campo do tipo shunt e do tipo série.

( ) A tensão gerada nos terminais do gerador é inversamente proporcional à velocidade de rotação da armadura do gerador.

Assinale a sequência CORRETA.

Um técnico em Automação e Controle, ao analisar uma instalação industrial, verificou que o sistema de aterramento presente apresentava um ponto da alimentação diretamente aterrado, sendo as suas massas ligadas a esse ponto através de condutores de proteção em que o condutor neutro e o condutor de proteção são distintos. De acordo com a descrição do sistema de aterramento apresentada, assinale a alternativa correta.

Os motores de Corrente Alternada (CA), que também são conhecidos como motor assíncrono trifásico ou motor de indução são os motores mais utilizados, devido a uma série de vantagens, como por exemplo o baixo custo em manutenção, montagem, fabricação e simplicidade em relação aos motores de corrente contínua, e devido à distribuição de energia elétrica nas instalações serem feitas em corrente alternada. No que compete a esses tipos de máquinas elétricas, podemos AFIRMAR que os dispositivos eletrônicos capazes de gerar tensão e frequência trifásicas ajustáveis com a finalidade de controlar a velocidade de um motor trifásico são denominados:

Uma máquina foi montada em laboratório usando peças retiradas de outros equipamentos sucateados. O funcionamento da referida máquina deve dar-se por meio do acionamento por um motor elétrico, cujo eixo rotativo deverá transmitir o movimento para outro eixo rotativo, mas com direção de orientação espacial ortogonal ao primeiro eixo.

-

A partir dessas informações, no que se refere à montagem da referida máquina, a

A figura abaixo ilustra o circuito pneumático e o circuito elétrico de comando para um acionamento.

Trata-se de um acionamento do tipo:

Uma máquina industrial apresenta, na placa de identificação de seu motor elétrico trifásico, a informação de que este pode ser ligado em 220 V ou em 380 V, com frequência de até 60 Hz. Sobre o comando elétrico desse tipo de motor, é correto afirmar que
