Tomando por base a norma ISO 1219, o desenho abaixo apresenta um circuito pneumático contendo uma válvula conectada a um cilindro pneumático.


Imagem associada para resolução da questão


Com relação a esse circuito pneumático, indique se as afirmativas a seguir são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.


( ) A válvula é direcional do tipo 3/2.

( ) A válvula tem acionamento mecânico e retorno por mola.

( ) A válvula é normalmente fechada de controle por solenoide.

( ) O cilindro tem retorno por mola.

( ) Quando o acionamento 1S0 for ativado, o pistão do cilindro avança linearmente até a posição 2 e retorna automaticamente até a posição 1, repetindo esse ciclo até que 1S0 seja desativado.


A

V – F – V – F – V


B

V – F – V – V – V


C

V – V – F – V – F


D

F – V – V – F – F


E

F – V – F – V – V

Para controle da velocidade de um atuador, seja ele linear ou rotativo, deve-se empregar:


A

válvula direcional.


B

válvula de fluxo.


C

válvula temporizadora.


D

válvula de pressão.


E

válvula alternadora.

Analise o circuito eletropneumático e o diagrama trajeto/passo a seguir. Assinale a alternativa que contenha a montagem correta dos sensores para que o circuito funcione segundo o diagrama trajeto/passo:


Imagem associada para resolução da questão


Diagrama trajeto/passo


Imagem associada para resolução da questão


Fonte: IFSP, 2023.


A

X1= S1; X2= S2; X3= S3; X4= S4; X5= S5.


B

X1= S2; X2= S6; X3= S5; X4= S3; X5= S1.


C

X1= S4; X2= S6; X3= S1; X4= S3; X5= S2.


D

X1= S6; X2= S2; X3= S1; X4= S4; X5= S3.

Em relação à tecnologia de atuadores e suas características de funcionamento, assinale V, se verdadeiro, ou F, se falso, nas afirmações abaixo.


( ) Os acionamentos pneumáticos têm como característica alta precisão no posicionamento.

( ) Acionamentos hidráulicos se caracterizam pela capacidade de movimentação de grandes cargas.

( ) Acionamentos pneumático apresentam altas velocidades de movimentação.

( ) Acionamentos elétricos se caracterizam principalmente pela alta capacidade de posicionamento.


A ordem correta de preenchimentos dos parênteses, de cima para baixo, é:


A

F – V – V – V.


B

V – F – F – F.


C

V – V – V – F.


D

F – F – F – V.


E

V – F – V – F.

A figura abaixo ilustra o circuito pneumático e o circuito elétrico de comando para um acionamento.


Imagem associada para resolução da questão


Trata-se de um acionamento do tipo:


A

manual de um cilindro pneumático de simples ação


B

automático de um cilindro pneumático de simples ação


C

manual de um cilindro pneumático telescópico de ação simples


D

manual de um cilindro pneumático de ação dupla

Os sistemas hidráulicos, em relação a sistemas pneumáticos em sistemas industriais, apresentam


A

menor precisão de velocidade.


B

melhor relação peso X tamanho X potência.


C

maior segurança.


D

menor custo inicial.


E

menor impacto ambiental.

Os atuadores são componentes que convertem energia elétrica, hidráulica ou pneumática em energia mecânica. Cada tipo de atuador possui características que permitem a sua aplicação nas mais diversas necessidades.


A respeito dos atuadores, assinale a afirmativa correta.


A

Os atuadores pneumáticos permitem o transporte de cargas pesadas.


B

Os atuadores hidráulicos permitem o transporte de cargas médias.


C

Os atuadores elétricos oferecem baixa precisão de movimento.


D

Os atuadores hidráulicos oferecem média precisão de movimento.


E

Os atuadores pneumáticos oferecem alta precisão de movimento.

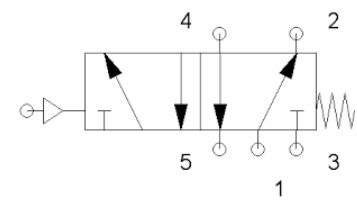

Descreva a válvula pneumática da figura abaixo:


Imagem associada para resolução da questão


A

Uma válvula 5/3 vias, acionamento por piloto e retorno por mola;


B

Uma válvula 3/2 vias, acionamento por duplo solenoide;


C

Uma válvula 5/2 vias, acionamento por piloto e retorno por mola;


D

Uma válvula 4/2 vias, acionamento por solenoide e retorno por mola;

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrônica - 2021

Seja o sistema automático com dois pistões pneumáticos da figura 9.

Imagem associada para resolução da questão

Figura 9 - Sistema automático

Para que não ocorra colisão entre P1 e P2, é necessário instalar:


A

um sensor magnético apenas em P1


B

um sensor magnético apenas em P2


C

dois sensores magnéticos, um em P1 e outro em P2


D

dois sensores magnéticos em P1 e dois em P2

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Instrumentação - 2021

A conexão utilizada na malha 03 representada na figura utiliza um transmissor com sinal:


A

elétrico


B

hidráulico


C

pneumático


D

eletromagnético

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrônica - 2021

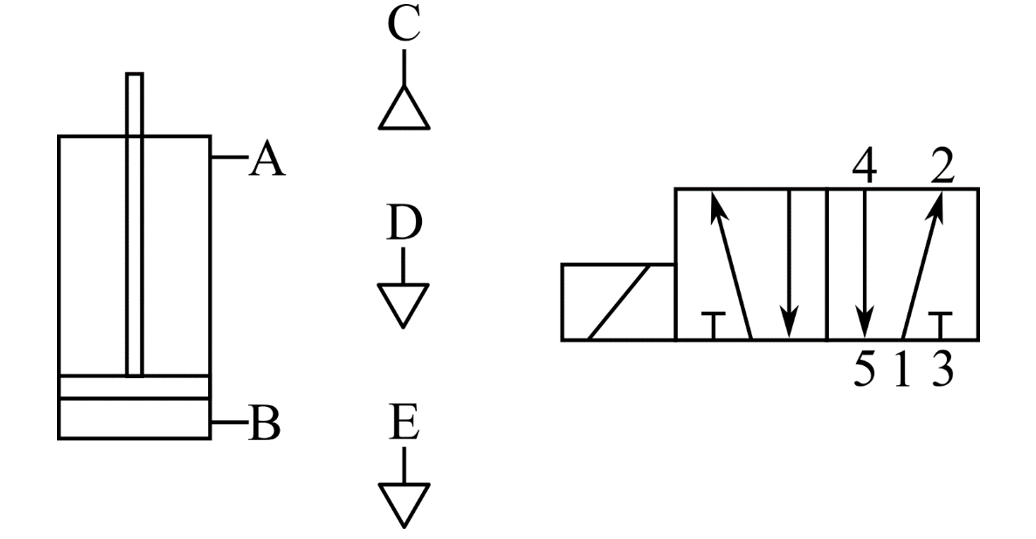

A figura 7 apresenta imagens de referência para responder à questão 44.

Imagem associada para resolução da questão

Figura 7 - Cilindro pneumático e terminais de uma eletroválvula

Um cilindro pneumático dupla ação deve permanecer avançado e recuar apenas quando for acionada uma eletroválvula solenoide. Estão relacionados corretamente os terminais do cilindro e das entradas de ar (letras) com os terminais da eletroválvula pneumática (números) apresentados na figura 7 em:


A

1-C, 2-B, 3-D, 4-A, 5-E


B

1-C, 2-A, 3-D, 4-B, 5-E


C

1-D, 2-B, 3-C, 4-A, 5-E


D

1-D, 2-A, 3-C, 4-B, 5-E

Os sistemas de atuação hidraúlicos são recomendados quando são necessárias respostas


A

rápidas e elevadas forças e/ou torques


B

rápidas e pequenas forças e/ou torques


C

rápidas e pequenas acelerações


D

lentas e elevadas forças e/ou torques


E

lentas e pequenas forças e/ou torques

Os sistemas de atuação pneumáticos NÃO são recomendados quando é necessária(o)


A

elevada potência


B

elevada velocidade


C

grande precisão


D

pequena força


E

deslocamento elevado

Sobre válvulas solenoides, utilizadas em circuitos eletropneumáticos e eletro-hidráulicos, é CORRETO afirmar que


A

são bobinas eletromagnéticas que, quando são submetidas a uma tensão alta, geram um campo energético capaz de atrair qualquer tipo de elemento.


B

são bobinas elétricas que, quando energizadas, geram um campo elétrico capaz de atrair elementos com características ferrosas, comportando-se como um ímã permanente.


C

são bobinas eletromagnéticas que, quando energizadas, geram um campo magnético capaz de atrair qualquer tipo de elemento.


D

são bobinas eletromagnéticas que, quando energizadas, geram um campo magnético capaz de atrair elementos com características ferrosas, comportando-se como um ímã permanente.


E

são bobinas eletrostáticas que, quando energizadas, geram um campo magnético capaz de atrair elementos com características não ferrosas, comportando-se como um ímã permanente.

Analisando o diagrama elétrico e pneumático do equipamento de movimentação de peça e acionamento manual mostrado abaixo podemos afirmar para que:

Imagem associada para resolução da questão

Assinale a proposição CORRETA quanto ao funcionamento dos circuitos


A

a eletroválvula 2/4 vias de acionamento por duplo solenoide responsável pelo acionamento do atuador 2A estendendo-o após o botão S1 ser acionado e S1.2 acionar Y2.


B

o retomo do atuador 1A aciona S1.2 energizando Y2 que fará o retorno de 2A.


C

se substituirmos o botão S1 por botão trava teremos a energização Y1 e o equipamento terá movimento continuo, ou seja, movimentação continua de peças da estação 1 e entrega na estação 2 sem necessidade de novo acionamento para que a movimentação ocorra novamente já que neste circuito o equipamento para o movimento com 1A recolhido.


D

ao acionar S2.2 temos o fechamento da garra pneumática que segura a peça que será deslocada até a segunda estação pela energização de Y2 que comanda o atuador 2A após o sinal de S1.2


E

o diagrama trajeto passo indica em 2 temos avanço de 2A e ao final avanço de 1A após o acionamento de S2.2.

Os atuadores são dispositivos que estão localizados no final de um circuito hidráulico e são a parte em que se realizam os trabalhos mecânicos após o óleo percorrer todo o circuito. Sobre os atuadores rotativos, assinale a alternativa correta.


A

São os que convertem energia hidráulica em momento torsor (torque), com movimento limitado ou contínuo.


B

Recebem esta denominação devido à força a ser obtida pela transformação de energia cinética.


C

São acionados por ar comprimido de um só lado e, portanto, trabalham em uma só direção.


D

São atuadores de dupla ação especial com modificações.


E

Os atuadores movimentam-se individualmente, conforme o lado de pressão. Com dois atuadores de cursos diferentes, obtém-se quatro posições.

Quando a caixa que está sendo transportada encontra a chave CH1, o motor da esteira é desligado, e a caixa para sob o pistão. Em seguida, o solenoide S1 é acionado, e a válvula passa para a posição da esquerda. O ar comprimido flui de P para C2 e chega à câmara superior do cilindro. Ao mesmo tempo, o orifício C1 comunica-se com o orifício R, e o ar da câmara inferior do cilindro escoa para a atmosfera. O pistão desce, e, assim, a chave CH2, que indica o fim de curso superior, é desligada.

C
Certo

E
Errado
O controlador, a que são ligados os fios das chaves fim de curso, é um circuito elétrico ou eletrônico construído segundo uma determinada lógica de funcionamento, capaz de enviar sinais elétricos para as três válvulas solenoides ― duas, explícitas no diagrama (S1 e S2); e uma terceira, oculta (S3), que serve de reostato ao motor.

C
Certo

E
Errado

Os equipamentos instalados em sistemas pneumáticos possuem partes móveis que estão sujeitas a atritos e desgastes, por isso, para minimizar esses efeitos, eles devem ser lubrificados. O método empregado nesse caso é a lubrificação por meio do ar comprimido, e o equipamento utilizado é o lubrificador. Sobre esse equipamento, analise.


I. O processo consiste em misturar óleo lubrificante no fluxo do ar comprimido em que se obtém um aspecto de névoa lubrificante.

II. O ar comprimido sob o aspecto de contato direto com lubrificante lubrifica as partes internas dos equipamentos estabelecendo a formação de uma película lubrificante no equipamento.

III. A lubrificação deve ser efetuada de modo controlado, atingindo todos os equipamentos do circuito, não devendo, porém, ser excessiva, o que acarretaria um funcionamento irregular do mecanismo devido a uma deposição de óleo lubrificante no interior dos equipamentos.


Está(ão) correta(s) apenas a(s) afirmativa(s)


A

I.


B

II.


C

III.


D

I e III.


E

II e III.

Em sistemas pneumáticos, a qualidade do ar comprimido é de extrema importância para o bom funcionamento do sistema, de acordo com o esquema a seguir.


Imagem associada para resolução da questão


Com base no esquema anterior, os componentes 1, 2 e 3, são, respectivamente,


A

compressor, reservatório e secador.


B

compressor, motor elétrico e secador.


C

filtro de admissão, separador e secador.


D

compressor, motor elétrico e reservatório.


E

motor elétrico, compressor e resfriador posterior.
