Os elevadores hidráulicos são tipicamente utilizados para transporte de passageiros em situações que, pelo cálculo de tráfego, exijam elevadores com velocidades acima de 2,0 m/s.

Assinale a alternativa correta sobre sistemas hidráulicos.

Uma prensa hidráulica tem dois pistões de áreas diferentes, o pistão menor tem uma área de 2 cm² e o pistão maior tem uma área de 40 cm², sendo aplicada ao pistão menor uma força de 10N. Diante disso, assinale a alternativa correta em relação à força exercida pelo pistão maior para manter o sistema em equilíbrio e à pressão aplicada ao sistema hidráulico pela força exercida no pistão menor.

As máquinas que movimentam líquidos são chamadas de ___________, mas existem vários outros nomes para as máquinas que movimentam gases. Um _____________ é uma máquina que movimenta gás com elevação de pressão relativamente baixa e vazão alta. Um ____________, é uma máquina que movimenta gás com elevação de pressão moderada ou alta e vazão moderada ou alta. Um ______________ é uma máquina que movimenta gás desenvolvida para fornecer uma elevação de pressão muito alta, em geral, com vazões baixas ou moderadas.

As palavras que completam CORRETAMENTE essas lacunas são:

O elemento identificado com o número 2 corresponde a uma bomba hidráulica com sentido de escoamento único, deslocamento fixo e sentido de rotação único, acionada por motor elétrico.

Observe a seguinte imagem:

Em um circuito hidráulico, as válvulas desempenham um papel crucial. Por sua vez, temos um grupo de peças destinado a conectar as válvulas entre si, chamadas corretamente de

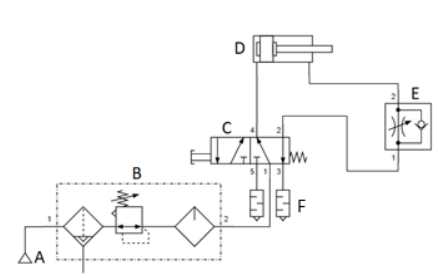

Para realizar a montagem de um circuito pneumático, é fundamental saber interpretar diagramas pneumáticos para possibilitar a identificação dos componentes assim como suas conexões. Considere o símbolo de um componente pneumático representado na figura a seguir.

Assinale a alternativa que descreve corretamente esse símbolo.

Uma instalação que opera com 3 bombas centrífugas (I, II e III) está passando por manutenção conforme descrição a seguir:

I. Troca de rolamentos devido a identificação de ruído excessivo na caixa de mancais após monitoramento.

II. Limpeza periódica programada do filtro “Y” instalado na tubulação de sucção.

III. Substituição do selo mecânico devido a vazamento excessivo por quebra nos anéis rígidos de vedação dinâmica.

Considerando os procedimentos de manutenção para as 3 bombas, os tipos de manutenção que estão sendo empregados em cada bomba são:

Bombas são máquinas cuja função é produzir o deslocamento de um líquido por meio de escoamento. Essa máquina é capaz de transformar trabalho mecânico em energia hidráulica (MACINTYRE, 1997). Sobre bombas, analise as afirmações abaixo e em seguida assinale a alternativa CORRETA:

I. Bombas volumétricas têm como principal característica a trajetória da partícula líquida em relação ao órgão que transfere energia ao líquido. A partícula possui, aproximadamente, a mesma trajetória do órgão.

II. Bombas de pistão, diafragma, rotativa e centrífuga são exemplos de Bombas Deslocamento Positivo.

III. A cavitação é um processo em que pequenas bolhas são formadas no interior de determinadas regiões da bomba, devido a um processo de vaporização do líquido. Quando essas bolhas são levadas a zonas de alta pressão, causam choques de alta intensidade, podendo danificar os elementos da bomba.

IV. Em uma bomba de sucção negativa, também chamada de bomba afogada, o eixo da bomba está localizado em um nível acima do líquido do reservatório de sucção.

Fonte: MACINTYRE, Archibald Joseph. Bombas e instalações de bombeamento. 2. ed., rev. Rio de Janeiro: LTC, e 2013.

Em sistemas pneumáticos industriais, os atuadores pneumáticos são componentes essenciais que convertem a energia do ar comprimido em movimento mecânico. Entre os dispositivos utilizados para controlar a direção e o fluxo do ar comprimido está a válvula direcional. A função principal de uma válvula direcional 5/2 em um sistema pneumático é:

Mantendo-se as demais variáveis operacionais, ao se dobrar a rotação de uma bomba centrífuga, tanto sua vazão quanto sua elevação de pressão também serão dobradas.

Na montagem de bombas centrífugas, o acoplamento bomba-motor requer cuidado especial com o alinhamento correto entre o motor e a bomba, para evitar vibrações excessivas e danos aos componentes.

Em comparação com sistemas pneumáticos, sistemas hidráulicos são mais adequados para aplicações em ambientes em que a temperatura seja um fator crítico devido à menor variação de temperatura do fluido.

Analise as assertivas abaixo e ao final, responda o que se pede:

I - No Diagrama acima, o componente pneumático (C), simboliza um cilindro tetradiedro simples.

II - Cilindro de atuação simples. O óleo ou o ar comprimido atuam somente de um lado do pistão.

III - O manômetro tem a finalidade de indicar a pressão de óleo ou ar.

IV - Os símbolos são usados para mostrar ligações, trajetórias de fluxo, e função dos componentes representados. Contudo, as situações que ocorrem durante a transição de um arranjo da trajetória de fluxo para outro não podem ser indicadas através de símbolos.

Marque a alternativa que contém a resposta CORRETA:

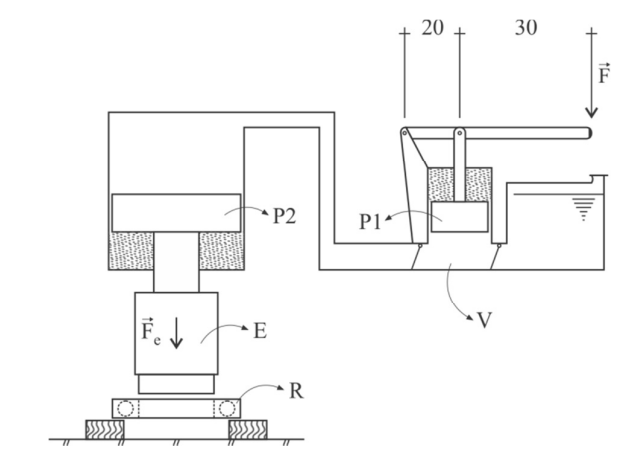

O sistema hidráulico ilustrado na figura a seguir é utilizado para fixar o rolamento R, por interferência, no eixo E. A força F_e necessária para isso é de 100 kgf, em módulo. Na figura, V é uma válvula de retenção; a área do pistão P1 é 150 cm² ; a do pistão P2 é 2.000 cm² .

Nessa situação, a força F mínima, em módulo, que deve ser aplicada na ponta da alavanca é de

Sistemas hidráulicos são utilizados em várias máquinas pesadas, como escavadeiras, para realizar tarefas que exigem força. Eles são compostos por bombas, válvulas e cilindros hidráulicos, entre outros componentes. A principal função de uma bomba hidráulica é:

O sistema de transmissão em uma máquina pesada é o responsável por transferir a potência do motor para as rodas ou esteiras. Existem vários tipos de transmissões, incluindo a manual, automática e hidrostática. A transmissão hidrostática é caracterizada por:

Assinale a opção que apresenta corretamente válvula que permite o fluxo em um só sentido.

A simbologia representada na figura abaixo corresponde à válvula:

Examine a figura abaixo.

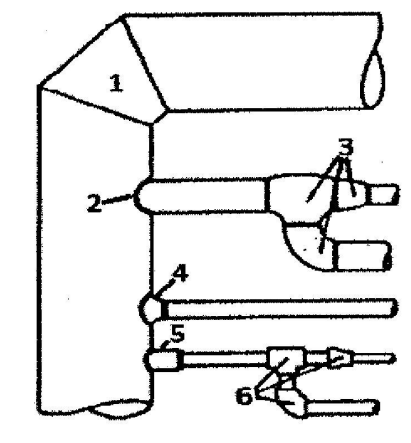

Com base na tubulação industrial da figura acima, correlacione as nomenclaturas apresentadas abaixo aos itens representados na figura e assinale a opção correta.

( ) Boca de lobo.

( ) Derivação com luva.

( ) Acessórios para solda de topo.

( ) Curva-em gomos.

( ) Acessórios para solda de encaixe.

( ) Derivação com colar.
