Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

São nomeadas válvulas de bloqueio as válvulas destinadas apenas a interromper ou estabelecer O fluxo, devendo funcionar completamente abertas ou completamente fechadas. Assim, assinale a opção que apresenta apenas válvulas de bloqueio.

Observe a figura. Ela traz um exemplo de arranjo típico de instrumentos conforme as normas para simbologia de instrumentação ISA 5.1 e NBR 8190.

Este arranjo de instrumentos representa:

Com base nos manômetros existentes na linha de sucção e descarga, é possível conhecer a vazão instantânea de fluido através da bomba.

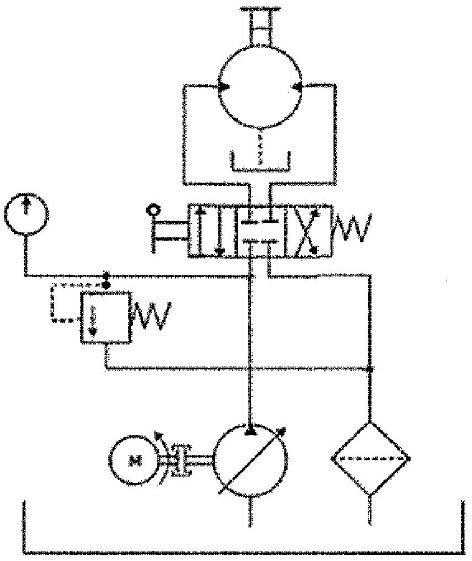

Analise o diagrama hidráulico abaixo.

Adaptado de FIALHO, A. EB. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004,

Com relação ao diagrama apresentado acima, é correto afirmar que:

Se, na instalação de bombeamento com uma bomba do tipo estável ou rising, a altura de recalque for estabelecida acima da especificada, haverá redução da vazão recalcada.

Considere que, em uma instalação de bombeamento, uma bomba esteja operando no ponto P (Q, H) identificado na figura a seguir. Nesse caso, se a rotação do motor for reduzida de n para n’, passando a operar no ponto R(Q₁, H₁), a perda de carga total da instalação aumentará.

Transmissores pneumáticos são mais adequados para ambientes explosivos do que transmissores eletrônicos, os quais, por sua vez, oferecem uma faixa de medição comparativamente mais ampla.

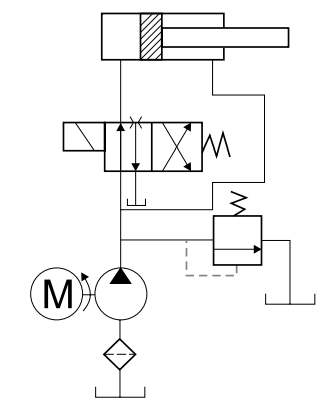

O circuito hidráulico da figura a seguir é utilizado para deslocamento horizontal de uma carga.

Nesse circuito, a velocidade de avanço do cilindro em comparação com a velocidade de retorno

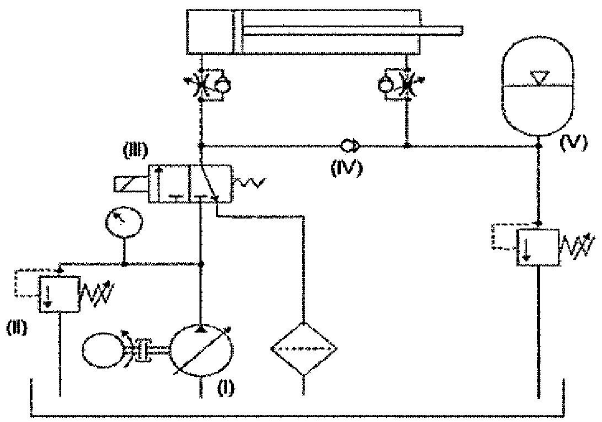

Analise o diagrama hidráulico abaixo.

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED, SÃO PAULO: ERICA, 2004.

Associe os elementos discriminados no diagrama acima aos elementos apresentados abaixo e assinale a opção correta.

( ) Bomba hidráulica.

( ) Acumulador hidráulico.

( ) Válvula de retenção simples.

( ) Válvula de controle direcional.

( ) Válvula de descarga.

Considere uma instalação hidráulica que opera com bomba centrífuga sugando água de um reservatório instalado abaixo da linha de centro do rotor. Sabendo que foram utilizadas para esta instalação válvula de pé e crivo (1), válvula de retenção (2) e válvula globo (3), a finalidade de cada uma, nessa ordem, é

A seguir são apresentados quatro componentes de circuitos hidráulicos:

Respeitando a ordem em que são apresentados nas figuras 1, 2, 3 e 4, pode-se afirmar que a descrição de cada componente é:

Conforme o fenômeno denominado capilaridade, em tubos verticais de pequeno diâmetro contendo líquido, a superfície do líquido assume forma esférica (menisco): côncava, se o líquido for água, a tensão superficial força o líquido a se elevar no tubo; convexa, ou depressão, em se tratando de mercúrio, que não molha a parede do tubo, o líquido é forçado a descer pela parede do tubo.

Deseja-se conduzir água entre os tanques 1 e 2 de uma instalação industrial por meio de uma tubulação de concreto com 100 metros de extensão e 50 centímetros de diâmetro. Os tanques têm uma diferença de altitude de 5 metros entre as tubulações dos reservatórios e um fator de atrito constante de 0,01. Dessa forma, assinale a alternativa correta com relação ao valor da velocidade em metros por segundo ao longo do tubo. Considere exclusivamente a presença de perda de carga distribuída, que ambos os reservatórios encontram-se à pressão atmosférica e que os valores da densidade, aceleração da gravidade e π são 1000 kg/m³, 10 m/s² e 3, respectivamente.

A imagem 05 mostra a válvula de alívio principal do sistema hidráulico de um trator de esteiras. Entre as alternativas abaixo, qual explica corretamente a maneira de regular a pressão desse componente?

Imagem 5: Válvula de alívio principal do sistema hidráulico. Direitos autorais: Caterpillar Inc.

Nas tubulações industriais, o diâmetro nominal é uma medida que corresponde ao diâmetro interno da tubulação.

As juntas de expansão são utilizadas em tubulações industriais para compensar a dilatação térmica e amortecer a propagação de vibrações, reduzindo a possibilidade de danos na tubulação.

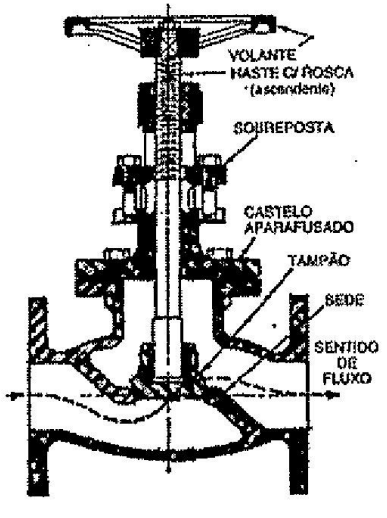

Examine a figura abaixo.

As válvulas são dispositivos que têm por finalidade controlar, estabelecer e interromper o fluxo em uma tubulação. Assim, assinale a opção que apresenta a válvula ilustrada na figura acima.

Qual componente de um sistema pneumático é projetado para modular o fluxo de ar em uma direção específica, por meio do controle de uma ou mais vias de passagem de ar, enquanto bloqueia efetivamente o retorno do ar na direção oposta?

Embreagens e freios são essencialmente o mesmo dispositivo. Cada um deles provê uma conexão de atrito magnética, hidráulica ou mecânica entre os dois elementos. Se os elementos conectados podem rodar, então é chamada de embreagem. Se um

I. O mesmo dispositivo pode ser utilizado tanto como embreagem quanto como freio, fixando o seu elemento de saída a um eixo que pode rodar ou fixando-o ao chão.

II. A embreagem de anel expansível é usada na maioria das vezes para operação automática. Isso é particularmente útil para acionamentos por motor elétrico em que a máquina acionada alcança velocidade sem choque, durante a partida.

III. Embreagens também permitem que uma carga de alta inércia seja movimentada com um motor elétrico menor que o que seria necessário se esta fosse diretamente conectada.

IV. Uma embreagem pode ser utilizada como um dispositivo de desconexão em caso de emergência, pois separa o eixo do motor quando do emperramento de uma máquina.

V. A embreagem centrífuga é utilizada com frequência em maquinaria têxtil, escavadoras e máquinas-ferramentas em que a embreagem pode ser colocada dentro da polia motora.

É CORRETO o que se afirma em:

Analise o elemento do sistema hidráulico abaixo:

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ERICA, 2004.

Com base nessas informações, é correto afirmar que o elemento representa:
