Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

Sobre a associação de bombas centrífugas, analise as seguintes afirmativas e assinale a alternativa correta.

I. Na associação em paralelo de duas bombas centrífugas iguais, a pressão de saída do conjunto é igual à pressão de saída de cada bomba, e cada bomba contribui com a metade da vazão de saída do conjunto.

II. Na associação em paralelo de duas bombas centrífugas iguais, a pressão de saída do conjunto é menor que a pressão de saída de cada bomba, já que cada bomba contribui com metade da vazão de saída do conjunto.

III. Na associação em série de duas bombas centrífugas iguais, cada bomba bombeia a mesma vazão, mas contribui com metade da pressão de saída do conjunto.

IV. Na associação em série de duas bombas centrífugas iguais, cada bomba contribui com metade da vazão e metade da pressão de saída do conjunto.

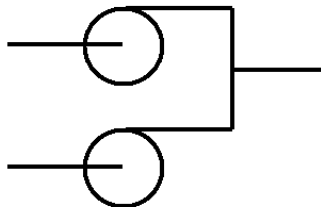

Associação em paralelo:

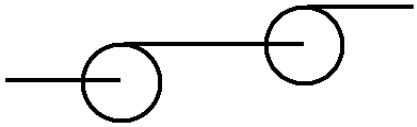

Associação em série:

Em uma bomba hidráulica centrífuga, qual dos seguintes componentes tem a função de proteger a bomba de vazamentos nos pontos onde o eixo atravessa a carcaça?

Em instalações de bombeamento, é comum a existência de mais de uma bomba. A forma com que as bombas são associadas permite características diferentes. Em relação à associação de bombas e tubulações, assinale a alternativa correta.

Em relação aos métodos para o dimensionamento de uma tubulação industrial aplicada a ar-condicionado e refrigeração é INCORRETO afirmar que o método

O controle de contaminação é item primordial para todos os circuitos hidráulicos. O tipo de filtro mais indicado para instalação entre a bomba hidráulica e uma válvula de comando é o

Considere que, em dois sistemas de bombeamento, S1 e S2, seja possível empregar uma única bomba, uma associação de duas bombas iguais em série ou uma associação de duas bombas iguais em paralelo.

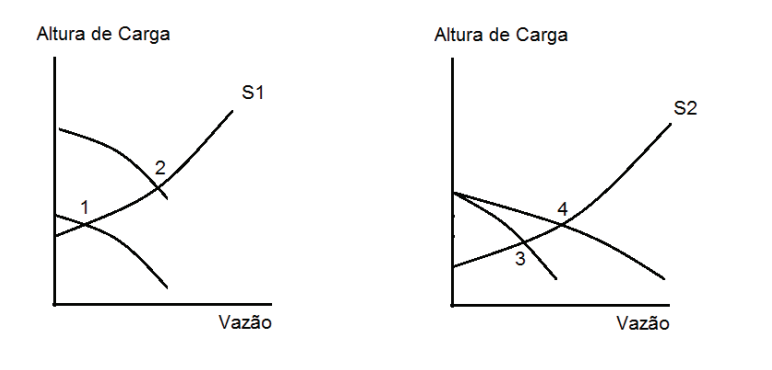

As curvas características de altura de carga em função da vazão para as bombas individuais, para as duas bombas associadas em série, para as duas bombas associadas em paralelo e para os dois sistemas, S1 e S2, estão qualitativamente demonstradas na figura a seguir.

Os pontos 1 e 2 representam pontos de operação no sistema S1 e os pontos 3 e 4 representam pontos de operação no sistema S2.

Com base na figura, é correto afirmar que

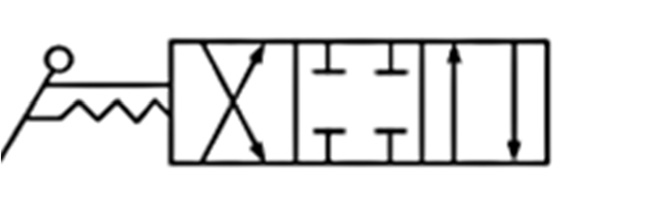

Analise a imagem abaixo:

A válvula direcional representada é uma:

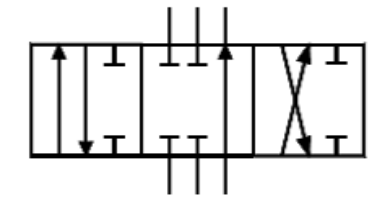

O símbolo a seguir representa uma válvula direcional de três posições e quatro vias com acionamento por solenoide e retorno por mola.

O elemento ➋ é uma válvula direcional de duas posições e quatro vias, com retorno por mola e atuado por solenoide.

Quando comparados com sistemas pneumáticos, os sistemas hidráulicos são mais indicados para aplicações que requerem alta velocidade e aceleração.

Para garantia da parada da ferramenta em uma condição de repouso, evitando-se a descida do cilindro em razão de eventuais vazamentos do sistema, o circuito hidráulico de comando deverá conter:

O posicionador pneumático é um instrumento utilizado para medir a vazão de fluidos em uma tubulação.

Dada a sua alta capacidade de controle de vazão, as válvulas de esfera comuns são a melhor opção quando se requer um controle preciso do fluxo de fluidos.

Em uma instalação pneumática o comando de partida do atuador deverá ser feito pelo operador, em seu local de trabalho. Caso necessário, na fase de ajuste da ferramenta ou em uma condição de emergência, esse comando poderá ser realizado diretamente na máquina. Na elaboração do circuito pneumático, para obtermos essa função, será necessária a instalação do seguinte componente:

A força de retorno em atuadores hidráulicos de ação simples é menor do que a força de avanço quando submetidos à mesma pressão de trabalho, pois a área de retorno é maior.

Separadores gravitacionais são utilizados para a remoção de partículas sólidas que possam estar presentes no fluxo de gás, pois eles funcionam com base no princípio de ação da força centrífuga sobre essas partículas.

Preencha corretamente as lacunas referentes ao servofreio, componente do sistema de freios hidráulico.

Para que o _______ funcione adequadamente a produção de vácuo no _______ do mesmo não pode ser insuficiente. A produção _______ de vácuo pode ser causada pela obstrução da saída do _______, bem como por danos nas mangueiras.

A sequência que preenche corretamente as lacunas é:

Para constituir uma rede de tubulação, os tubos podem ser unidos por vários tipos de conexões. Quando se trabalha com conexão flangeada, são utilizados, nas extremidades dos tubos a serem unidos, elementos de conexão chamados de flanges, classificados de acordo com suas características construtivas.

Os três principais flanges são os seguintes:

O fenômeno da cavitação em bombas centrífugas é identificado mediante a análise de vibração, observando-se frequências constantes da região de alta frequência acima de 1 kHz, nos espectros de velocidade, e é evitado a partir da operação dessas bombas em pressões de sucção baixas.

No prédio administrativo do MP existe uma tubulação para elevar água para um ponto mais alto, dotado de uma bomba centrífuga. Considere uma tubulação com um diâmetro constante de 500 mm e que transporta água a uma vazão volumétrica de 0,5 m³/s. O desnível entre os dois pontos é de 10 m, como sugerido na ilustração:

Dados do projeto:

H_L= 5 m

Rendimento = 80%

Seção (1) $\{\begin{array}{c}P1=80kpa\\ Q1=0,5m³/s\end{array}$

Seção (2) $\{\begin{array}{c}P2=400kpa\\ Q2=0,5m³/s\end{array}$

Considerar:

ρ = 1.000 kg/m³

g = 10 m/s²

1 CV ≅ 736 W

Considerando as perdas de cargas na válvula e conexões em curva igual a 5 m, qual potência deverá ser fornecida à bomba?
