Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

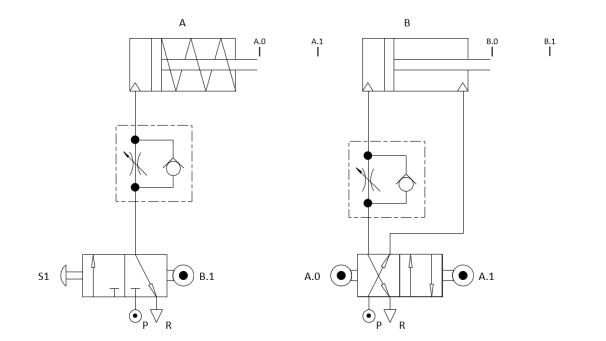

Considere o circuito pneumático apresentado na figura abaixo.

Figura: Circuito pneumático.

Quando a chave S1 é acionada ocorre uma sequência de acionamentos em que é correto afirmar que:

O que corre quando uma bomba centrífuga trabalha com vazões maiores que a vazão de projeto?

Em um ambiente industrial, os atuadores são responsáveis pelos movimentos nas linhas de produção. Os atuadores podem ser de diferentes tipos, entre eles: hidráulicos, pneumáticos, motor de passo, combinação motor e fuso. A escolha de uso de casa depende, entre outras coisas, das características de força de avanço e de velocidade de avanço. A Figura 3 abaixo ilustra as áreas de aplicação de cada um dos tipos de atuadores citados anteriormente:

Figura 3

Sabendo que a área A é a do motor de passo, assinale a alternativa que apresenta a correta relação das áreas B, C e D com os tipos de atuadores, respectivamente.

No decorrer de um projeto de tubulação industrial, um projetista precisa projetar um sistema de comando remoto de uma válvula de processo que requer uma grande força para ser movimentada, mas não necessita de abertura e fechamento rápidos. O engenheiro responsável pelo processo não autorizou a utilização de atuadores elétricos, pois ele teve receio de utilizar tais atuadores em uma área classificada. Sendo assim, o projetista teve de escolher entre o uso de um atuador hidráulico ou de um atuador pneumático para o projeto de comando remoto.

Considerando-se que já existe infraestrutura pneumática e hidráulica próxima ao local de instalação do atuador, a melhor escolha do tipo de atuador para essa aplicação é

A presença de bolhas de vapor no líquido a ser bombeado por uma bomba centrífuga contribui para uma maior vida útil dessa bomba, pois quanto mais vapor estiver presente, menores serão os esforços sobre os componentes mecânicos para a realização do bombeamento.

Devido a seu baixo custo, tubos sem costura são mais utilizados que tubos com costura.

Cilindros hidráulicos são dispositivos que convertem a energia hidráulica em energia mecânica, produzindo um movimento linear cuja principal vantagem é a sua alta velocidade de atuação, o que os torna ideais para aplicações cinemáticas.

Os sistemas pneumáticos podem ser utilizados em ambientes com altas temperaturas, pois o ar comprimido não é inflamável e não apresenta risco de explosão.

Em instalações de bombeamento, a opção pelo uso de duas bombas de menor capacidade em paralelo ao invés de uma implica redução da possibilidade de cavitação.

A pressão de trabalho dos componentes pneumáticos deve ser escolhida de acordo com a pressão de ar disponível na rede de ar comprimido da empresa.

Analisando outras consequências, mesmo sem a consideração de valores, é correto afirmar que, quanto às gaxetas, essa mudança tenderá a

Em um atuador pneumático (cilindro) a área disponível é de 20 cm² e a pressão da linha de ar comprimido é de 5 kgf/cm² (aproximadamente 5 bar). A força disponível nesse atuador, desconsiderando-se eventuais perdas de carga, será de

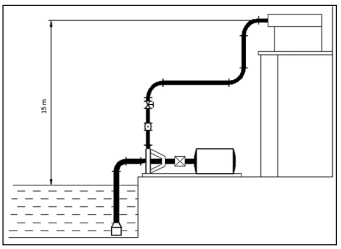

No projeto de uma instalação hidráulica é fornecido um escopo com uma pré-instalação já em funcionamento. Deverá ser instalada uma bomba, pois a atual não está sendo suficiente para o recalque de água. A tubulação existente possui um diâmetro constante de 100 mm (4”) e deverá elevar a água a uma vazão volumétrica de 0,08 m³/s. A altura de elevação entre os dois reservatórios é de 15 m (quatro andares). As perdas de cargas nas válvulas e conexões da instalação é de 8 m. Qual deverá ser a potência da bomba a ser instalada?

Dados do projeto:

ΔH = 8 m

Rendimento = 78%

Entrada da Bomba $\{\begin{array}{c}{P}_1=85kpa\\ Q_1=0,08m³/s\end{array}$

Saída da Bomba $\{\begin{array}{c}{P}_2=200kpa\\ Q_2=0,08m³/s\end{array}$

Considerar:

ρ = 1000 kg/m³ ;

g = 10 m/s² ;

1 CV ≅ 736 W.

Qual deverá ser a potência da bomba a ser instalada?

Os manômetros com tubo Bourdon, assim denominados os manômetros elásticos, são utilizados para medir a pressão relativa de 0,6 ... 7.000 bar. Eles são classificados como instrumentos para medição mecânica de pressão; funcionam sem alimentação elétrica. Para que os manômetros elásticos (tipo Bourdon) tenham uma vida útil prolongada, deve-se considerar:

Em um circuito pneumático, o componente utilizado para medir a vazão pelo princípio de área variável, no qual um flutuador varia sua posição dentro de um tubo cônico, proporcionalmente à vazão do fluido, é conhecido como:

Qual é a velocidade de ponta da pá de uma bomba hidráulica com rotor de 600 mm de diâmetro, vazão de 300 l/s e rotação de 1100 rpm?

Sobre os possíveis defeitos, as possíveis causas e as possíveis ações para correção de um cilindro mestre de um sistema de freios hidráulico é INCORRETO afirmar:

Em um circuito hidráulico é necessário haver um dispositivo de segurança que impeça um aumento elevado de pressão.

Assinale a alternativa que nomeia o componente de segurança que atua para que a pressão NÃO ultrapasse um valor pré-estabelecido.

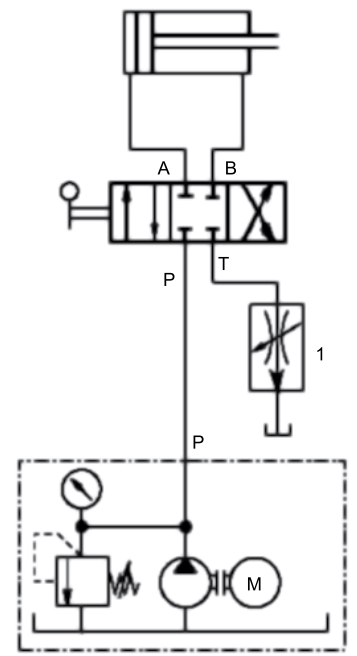

Circuitos hidráulicos são muito utilizados em equipamentos industriais. Estes circuitos são formados por uma série de componentes, entre eles as válvulas que são utilizadas para controle de movimentação dos atuadores e para controle de pressão do sistema. No circuito a seguir a função da válvula indicada pelo número 1 é controlar a

A Norma ISA S5.1 estabelece os símbolos gráficos para identificação dos instrumentos e dos sistemas de instrumentação usados para medição e controle. Segundo essa norma, o símbolo mostrado na figura corresponde
