Os atuadores pneumáticos e hidráulicos compartilham semelhanças e são equipamentos usados para realizar trabalho mecânico. Em relação ao estudo de atuadores, assinale a alternativa correta.
A
Como os atuadores pneumáticos compartilham semelhanças, é possível usá-los tanto com ar comprimido como com fluidos hidráulicos.
B
Quando a câmara de avanço é pressurizada, para que o atuador avance, são geradas vazão e pressão induzidas na câmara de retorno.
C
É impossível realizar movimentos giratórios com atuadores lineares.
D
Os atuadores pneumáticos permitem realizar trabalho apenas no avanço, enquanto que os atuadores hidráulicos são multidirecionais.
E
As forças de avanço e retorno são iguais em magnitude, independentemente da forma construtiva do atuador.

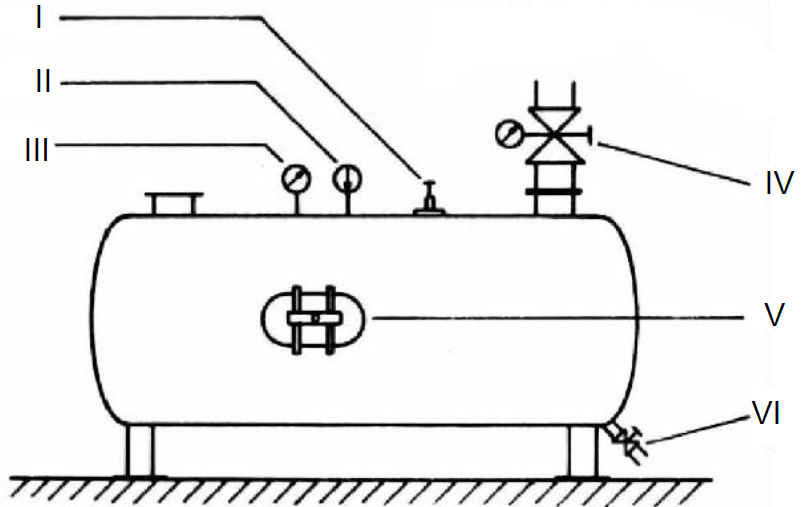

O reservatório serve para estabilizar a distribuição de ar comprimido. Elimina as oscilações de pressão da rede distribuidora e, quando há um momentâneo alto consumo de ar, é uma garantia de reserva. Porém, para o controle, precisamos conhecer os marcadores. Observe a figura.
A opção que apresenta a correlação adequada da nomenclatura dos marcadores é:
A
(I) Termômetro; (II) Manômetro; (III) Dreno de água; (IV) Tampa de Inspeção; (V) Válvula de fechamento; (VI) Válvula limitadora de pressão.
B
(I) Manômetro; (II) Válvula de fechamento; (III) Válvula limitadora de pressão; (IV) Tampa de Inspeção; (V) Dreno de água; (VI) Termômetro.
C
(I) Válvula limitadora de pressão; (II) Termômetro; (III) Manômetro; (IV) Válvula de fechamento; (V) Tampa de Inspeção; (VI) Dreno de água.
D
(I) Tampa de Inspeção; (II) Válvula limitadora de pressão; (III) Válvula de fechamento; (IV) Manômetro; (V) Termômetro; (VI) Dreno de água.
E
(I) Válvula limitadora de pressão; (II) Termômetro; (III) Tampa de Inspeção; (IV) Dreno de água; (V) Válvula de fechamento; (VI) Manômetro.
Apesar de não indicado, algumas bombas hidráulicas podem funcionar como motores hidráulicos e vice-versa. Sobre os tipos e características de bombas hidráulicas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
( ) Na automação hidráulica, a atenção recai sobre bombas volumétricas (hidrostáticas), pois estas são capazes de um grande aumento de pressão.
( ) Na automação hidráulica, são priorizadas as bombas hidrodinâmicas, pois promovem um maior aumento de energia cinética.
( ) Na automação hidráulica, podemos encontrar as bombas de engrenagens, de palhetas e de pistões.
A
V – F – V.
B
F – V – V.
C
F – V – F.
D
V – F – F.
E
V – V – V.
Os sistemas hidráulicos são mais adequados para aplicações em que a precisão é crucial, devido à menor compressibilidade dos fluidos.
C
Certo
E
Errado
Recomenda-se o uso de tubos com costura em tubulações sujeitas a grandes esforços, devido a pressões internas elevadas.
C
Certo
E
Errado
A velocidade específica em máquinas hidráulicas
A
é a velocidade real na entrada do rotor da máquina hidráulica.
B
é a velocidade máxima que o fluido pode atingir na saída da máquina hidráulica.
C
é uma característica geométrica das pás do rotor da máquina hidráulica.
D
é uma medida adimensional que descreve a forma e o tamanho da máquina hidráulica.
E
é a velocidade de rotação do rotor da máquina hidráulica.
Ano:
2022
Prova:
VUNESP - PC RR - Perito Criminal - Área: Engenharia Mecânica - 2022
Considere o seguinte sistema hidráulico.
No sistema hidráulico apresentado, qual é o nome da válvula indicada com o número 1?
A
Válvula limitadora de pressão.
B
Válvula direcional.
C
Válvula de controle de vazão.
D
Bomba.
E
Tanque.
Assinale a alternativa que indica corretamente a válvula que é classificada como sendo uma válvula de regulagem:
A
Válvula de retenção.
B
Válvula de esfera.
C
Válvula de alívio.
D
Válvula de agulha.
E
Válvula de portinhola.
Analise as etapas de um projeto de sistema de bombeamento listadas abaixo e identifique a sequência na qual elas devem ser executadas.
( ) Calcular a altura manométrica.
( ) Determinar a perda de carga na sucção e recalque.
( ) Especificar a bomba através de curvas fornecidas por fabricantes.
( ) Determinar se o sistema está livre de cavitação.
( ) Dimensionar o diâmetro das tubulações de sucção e recalque.
( ) Escolher o tipo e o tamanho da bomba em função da vazão, altura manométrica, fluido a ser deslocado e condições operacionais.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
1 • 2 • 6 • 4 • 3 • 5
B
3 • 2 • 5 • 6 • 1 • 4
C
3 • 6 • 4 • 5 • 1 • 2
D
5 • 1 • 2 • 6 • 4 • 3
E
6 • 2 • 3 • 1 • 4 • 5
A unidade de conservação pneumática, o LUBRIFIL, presente em sistemas pneumáticos, tem como funções:
A
filtrar, lubrificar e secar o ar
B
filtrar e secar o ar e purgar o condensado
C
filtrar e lubrificar o ar e regular a pressão de alimentação
D
secar o ar, purgar o condensado e regular a pressão de alimentação
Numere a segunda coluna de acordo com a primeira em função do princípio de funcionamento dos medidores de vazão.
(1) Medidor de vazão em que há dois princípios que podem ser utilizados: tempo de trânsito ou efeito doppler.
(2) Medidor de vazão que opera baseado no princípio de que um decréscimo na área de escoamento no tubo causa uma elevação da velocidade, que é acompanhada por um decréscimo de pressão.
( ) Medidor de orifício
( ) Medidor de bocal
( ) Medidor de Venturi
( ) Medidor de vazão ultrassônico
A sequência correta de preenchimento dos parênteses da segunda coluna, de cima para baixo, é
A
2 – 1 – 2 – 1.
B
1 – 1 – 2 – 2.
C
1 – 2 – 1 – 2.
D
2 – 2 – 2 – 1.
E
1 – 1 – 1 – 2.
As dimensões que caracterizam um vaso de pressão são o __________ e o comprimento entre tangentes, sendo que esta última dimensão se aplica apenas aos vasos com corpos _____________.
Assinale a alternativa que completa, correta e respectivamente, as lacunas do texto acima.
A
diâmetro interno – cilíndricos ou cilíndricos compostos
B
diâmetro interno – esféricos ou esféricos múltiplos
C
diâmetro externo – cilíndricos ou cilíndricos compostos
D
diâmetro externo – esféricos
E
diâmetro externo – esféricos ou esféricos múltiplos
Com relação às características das curvas de instalações de bombeamento de água (H x Q – altura manométrica versus vazão), é CORRETO afirmar que a altura manométrica (H)
A
aumenta com o aumento da vazão somente quando o nível do tanque de sucção está abaixo da cota de sucção da bomba.
B
é sempre zero para vazão zero.
C
é igual à cota do tanque superior (na descarga).
D
aumenta com o aumento da vazão a partir da cota do tanque superior (na descarga).
E
aumenta com o aumento da vazão a partir da diferença das cotas dos tanques superior (na descarga) e inferior (na sucção).
Os instrumentos utilizados para medição de pressão são os manômetros. Qual das alternativas abaixo tem todos os elementos que fazem parte de sistemas utilizados em manômetros?
A
Tubo de Bourbon, diafragma ou fole, célula capacitiva e piezoelétrico.
B
Resistor fixo, LED, mercúrio e bobina.
C
Relé elétrico, sensor analógico, laser e resistência cerâmica.
D
Capacitor, mola elíptica, ultrassom e difusor.
A cavitação é um dos assuntos mais importantes no estudo e dimensionamento de sistemas de bombeamentos.
No fenômeno da cavitação
A
as bolhas ocorrem como resultado do aumento de temperatura e da pressão.
B
as bolhas ocorrem como resultado do aumento de temperatura e sob pressão constante.
C
as bolhas ocorrem como resultado da diminuição da temperatura e da pressão.
D
as bolhas ocorrem como resultado do aumento da pressão sob temperatura constante.
E
ocorre nas bombas centrífugas na região de mínima pressão, entrada do impelidor.
Em instalações de bombeamento de água, em prédios residenciais, recomenda-se o emprego de válvula denominada
A
em pé, na sucção.
B
de gaveta, na região de entrada da bomba, para auxiliar em eventuais reparos.
C
globo, na região de entrada da bomba, para auxiliar em eventuais reparos.
D
de pé, na sucção.
E
borboleta, na região de entrada da bomba, para auxiliar em eventuais reparos.
Com relação às características gerais das bombas volumétricas e turbobombas, assinale a opção INCORRETA.
A
Em bombas volumétricas, a vazão bombeada praticamente independe da altura e/ou pressões a serem vencidas.
B
Nas bombas volumétricas, o movimento do liquido dentro da bomba e o movimento do órgão impulsionador são exatamente os mesmos, mesma natureza, mesma velocidade em grandeza, direção e sentido.
C
Nas bombas volumétricas, o órgão mecânico transmite energia ao liquido sob forma exclusivamente de pressão, isto é, só aumenta a pressão e não a velocidade.
D
Nas turbobombas, a energia é transmitida pelo órgão mecânico (impelidor) sob a forma cinética e de pressão, isto é, aumento tanto de pressão como de velocidade.
E
As bombas volumétricas não podem iniciar o funcionamento com a presença de ar em seu interior.
As instalações de bombeamento podem apresentar em sua forma, dependendo de seu objetivo e importância, variações as mais diversas. Contudo, para o estudo sistematizado, o esquema de uma simples e típica instalação de bombeamento pode ser mostrado na figura a seguir.
Tendo em vista a situação descrita, é CORRETO afirmar:
A
A redução excêntrica (RE) tem como principal função de aumentar a velocidade de escoamento na entrada e consequentemente a capacidade de sucção.
B
A válvula de pé com crivo (VPC) é utilizada principalmente para evitar a cavitação da bomba.
C
A válvula de retenção (VR) possui várias funções dentre elas a de impedir que o peso da coluna de fluido de recalque seja sustentado pelo corpo da bomba, provocando vazamentos na mesma.
D
Entende-se por escorva o ato de encher a carcaça da bomba, assim como, as tubulações de recalque.
E
O registro (R) é um acessório destinado a controle da pressão de operação da bomba.
Em uma mesma tubulação de uma instalação de bombeamento de água são instalados dois manômetros, um na posição “A”, com cota de 3m e diâmetro de 4 polegadas, e outro na posição “B”, com cota de 17m e diâmetro de 3 polegadas, sendo o sentido de escoamento de “A” para “B”. Com o sistema em operação, as pressões registradas nos manômetros “A” e “B” são 40 mca e 19 mca, respectivamente. Com base nessas informações, é CORRETO afirmar que a perda de carga, no referido trecho da tubulação,
A
é a diferença entre as pressões medidas (40 - 19 = 21 mca).
B
é a diferença entre as pressões medidas menos a soma das cotas dos manômetros (40 - 19 - 20 = 1 mca).
C
é a diferença entre as pressões medidas menos a variação de cota entre os manômetros (40 - 19 - 14 = 7 mca).
D
é maior que a diferença entre as pressões medidas menos a variação de cota entre os manômetros (40 - 19 - 14 = 7 mca).
E
é menor que a diferença entre as pressões medidas menos a variação de cota entre os manômetros (40 - 19 - 14 = 7 mca).
-
A figura precedente consiste na representação de uma válvula do tipo
A
três posições, cinco vias, operada diretamente por duplo solenoide, centrada por molas, centro aberto negativo.
B
duas posições, três vias, operada manualmente, com trava, centro aberto positivo.
C
duas posições, três vias, operada por duplo piloto pneumático, com trava, centro aberto positivo.
D
três posições, cinco vias, operada manualmente em ambos os lados, centrada por molas, centro aberto negativo.
E
três posições, cinco vias, operada manualmente em ambos os lados, centrada por molas, centro aberto positivo.
