Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

Pretende-se montar um tubo metálico de parede fina que tenha um diâmetro externo de 1 m, espessura de 5 mm e comprimento de 2,5 m a partir de uma chapa metálica. A largura que a chapa deve ter para possibilitar construir um tubo de iguais dimensões é de:

Marque a alternativa correta. Com relação as válvulas eletropneumáticas é correto afirmar que

Considere uma prensa hidráulica em equilíbrio hidrostático, consistindo em um êmbolo 1, de área A1 e força aplicada F1, e, do outro lado, um êmbolo 2, de área A2 e força aplicada F2. Nesse caso, se A1 for menor que A2, a força F1 será menor que a força F2.

A cavitação em bombas centrífugas corresponde à formação de bolhas de vapor e à posterior implosão destas nas pás do impulsor da bomba.

Uma pressão de 30 lbf/$po{l}^2$ (30 PSI) corresponde nas unidades Pascal, kgf/$c{m}^2$ e atm, aos valores respetivamente anotados nas alternativas abaixo. Assinale a alternativa correta.

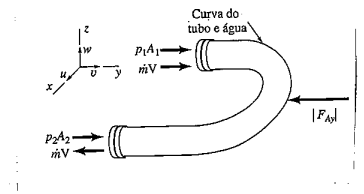

Observe a figura abaixo:

A água escoa através de uma curva horizontal de 180°, como ilustrado na figura acima. A área (A) da seção transversal do escoamento é constante ao longo da curva. A velocidade (V) do escoamento na entrada e na salda da curva é axial. As pressões manométricas na entrada e na saída da curva são P1 e P2, respectivamente. Calcule os componentes horizontais (x e y) da força de ancoragem necessária para manter a curva no lugar e assinale a opção correta.

Dados:

1 - a água escoa em condições fornecidas em uma curva de 180° horizontal;

2 - o volume de controle demonstrado na figura acima está em regime permanente;

3 - a água é incompressível;

4 - em (1) e (2) o escoamento é unidimensional;

5 - a pressão é atmosférica na saída da curva do tubo; e 6 - m = vazão mássica.

A representação esquemática de circuitos hidráulicos, pneumáticos ou eletropneumáticos é de grande valia para as empresas que desejam otimizar ou automatizar seus processos produtivos. Em relação aos conceitos que se relacionam com a pneumática, é correto afirmar que a figura a seguir apresenta uma simbologia que se refere à

Observe a imagem de um transportador de cargas vertical movido por um cilindro pneumático. Os circuitos simplificados pneumático e elétrico estão evidenciados a seguir.

De acordo com o projeto eletropneumático apresentado, assinale a afirmativa INCORRETA.

A figura abaixo apresenta o esquema de um elevador hidráulico. O pistão A possui área menor que o pistão B. Estão sendo aplicadas as forças Fa e Fb e o sistema encontra-se em repouso.

Assinale a afirmativa correta a respeito do sistema.

Se as bombas 1 e 2 são idênticas e são montadas como no arranjo II, tem‐se como resultado, em uma dada altura manométrica, uma vazão de líquido duas vezes maior.

Queremos identificar um possível erro na pressão a considerar. Supondo que num certo momento foi lida a cota Δh = 1,5 m, é correto afirmar que a pressão efetiva lida com a coluna de fluido manométrico formada representará um valor de pressão

Todos os instrumentos e sistemas de medição apresentam limitações e algum nível de incerteza. Se a graduação do tubo de leitura do manômetro em U oferecer para as leituras uma resolução de 1 mm de coluna de fluido manométrico, é correto afirmar que quando a leitura da cota for Δh = 1,5 m, então a pressão na posição E da figura poderá ser expressa coerentemente por um valor igual a

Apesar da importância do Sistema Internacional de Unidades (SI), a prática industrial revela que muitas unidades de medida antigas ainda são utilizadas, como aquelas do antigo sistema MKS, por exemplo, sendo relativamente comum a necessidade de conversão. Supondo um momento em que a pressão efetiva real no bocal de saída da bomba fosse igual a 136 kPa, seria correto afirmar que, se um manômetro metálico com dupla escala estivesse acoplado no bocal, indicaria, em kgf/cm² e em mmHg, respectivamente, os valores

Dado: Peso específico do Mercúrio = 136 000 N/m³

Em relação à perda de carga em uma instalação hidráulica, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) O material empregado na fabricação do tubo pode alterar a perda de carga.

( ) A perda de carga em uma tubulação independe do processo de fabricação deste tubo.

( ) O revestimento interno de uma tubulação pode ser aplicado para reduzir a perda de carga.

( ) A natureza de um fluido, o diâmetro da tubulação e o regime de escoamento influenciam a perda de carga em uma tubulação.

Assinale a sequência correta.

Considere a prensa hidráulica conforme configuração mostrada na Figura 04 abaixo:

Figura 04

Sendo D1=30 cm e D2=120 cm e sabendo que o êmbolo maior possui área 6a, e o menor, área 2a, assinale a alternativa que mostra a magnitude da força ‘F’.

Assinale a alternativa que apresenta o valor mais próximo da pressão manométrica medida ao nível do mar.

Analise as afirmativas a seguir sobre osrreos de ligação de tubos. .

I- O rosqueamento enfraquece a parede de tubos, motivo pelo qual esse método de ligação de tubos é geralmente utilizado para tubos de parede espessa.

li- Ligações soldadas não são recomendadas em materiais galvanizados, sendo aconselhável para esse caso o rosqueamento.

lii- Ligações soldadas não são recomendadas em tubos de ferro fundido porque há dificuldade na soldagem desse tipo de material.

Assinale a opção correta.

O fenómeno de cavitação é extremamente prejudicial à conservação do material e ao bom funcionamento das bombas. Com relação a esse fenômeno existem parâmetros quantitativos que podem ser previstos em projeto, de modo a prevenir sua ocorrência. Para dirimir a probabilidade de ocorrência de cavitação, dois parâmetros! o NPSH disponível e o NPSH da bomba, devem satisfazer a seguinte condição:

Considere o que se diz a seguir sobre as válvulas utilizadas em tubulações industriais:

I. As válvulas de globo são válvulas de bloqueio que se destinam apenas a estabelecer ou interromper o fluxo das tubulações, só devendo funcionar completamente abertas ou completamente fechadas.

II. As válvulas de agulha são válvulas de regulagem, destinadas especificamente para controlar o fluxo, podendo então trabalhar com fechamento parcial.

III. Válvulas de retenção são aquelas que restringem o fluxo em apenas um sentido, tendo como exemplo as válvulas de pé.

É correto o que se afirma somente em

A válvula de controle de expansão eletrônica possibilita um fluxo preciso de refrigerante, que resulta nas vantagens apresentadas a seguir:

1) possibilita a operação com menor pressão de condensação.

2) possibilita maior controle do superaquecimento, mesmo em condições de pressão variável.

3) possibilita a operação com maior pressão de condensação.

4) possibilita maior temperatura de evaporação.

Está(ão) correta(s), apenas:
