Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

Em relação a tubulações industriais, analise as afirmativas abaixo e assinale a opção correta.

l- Inspeção com partículas magnéticas e inspeção por ultrassom são exemplos de exames não destrutivos comumente empregados para a detecção de possíveis defeitos de solda em tubos.

ll- O preaquecimento consiste apenas no aquecimento prévio local do material, na região a ser soldada, antes do início do primeiro passe de solda.

Ill- Em tubulações de aço-carbono, curvas de tubo dobrado devem ser substituídas, sempre que possível, pela utilização de joelhos, devido à menor perda de carga e menor risco de vazamento.

IV- No teste hidrostático, a pressão de teste deve ser sempre superior à pressão de operação da tubulação.

Com relação às tubulações, é correto afirmar que "Mannesmann" é o processo de fabricação de tubos:

Com relação ao uso de conexões de tubulação, analise as afirmativas abaixo e assinale a opção correta.

I- As conexões rosqueadas são comumente fabricadas em tubos com diâmetro de até 4" (quatro polegadas) e empregadas em serviços de baixa responsabilidade. Além disso, essas conexões podem ser fabricadas em material diferente dos tubos.

II- Tês de redução, cruzetas e peças em "Y" são tipos de conexões empregadas com a finalidade de fazer derivações em tubulações.

III- Curvas em gomos são feitas de pedaços de tubos cortados em ângulo e soldados um em seguida do outro, possuem flexibilidade e resistência superiores a curvas sem costura de mesmo diâmetro e mesma espessura.

IV- Com relação a conexões para solda de topo, os joelhos de raio longo são aqueles cujo valor do raio médio de curvatura é o dobro do valor do diâmetro nominal.

A perda de carga é uma condição importante nos projetos hidráulicos. Nesse sentido, um engenheiro tem acesso às seguintes informações para um escoamento de água a 20 °C com densidade igual a 1g/cm³.

Seção reta A: $p_a=145kPa,V_a=3,2m/s$

Seção reta B: $p_b=305kPa,V_a=3,2m/se{z}_a=13,7m$

Dados do tubo: diâmetro igual a 8 cm.

Considerando a aceleração da gravidade igual a 10m/s² no local do escoamento, a perda de carga, em módulo e em kPa, é:

Se um vaso comunicante em forma de U aberto em pressão atmosférica for preenchido por água e óleo (confinado somente em um lado do vaso), a altura de nível do lado do óleo será menor que da água.

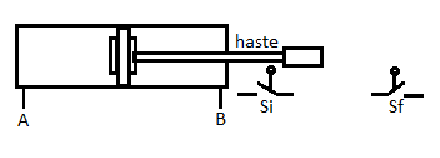

A figura abaixo representa um atuador pneumático de movimento retilíneo de dupla ação e um sensor de início e outro de fim de curso. O circuito de comando elétrico não envolve dispositivos eletrónicos e nem equipamentos de mesma natureza.

Assinale a alternativa correta.

O termo "NPSH" é um conceito que surgiu nos Estados Unidos e significa Net Positive Suction Head. O NPSH ganhou espaço e foi aderido pelos fabricantes e instaladores de equipamentos hidráulicos estando, atualmente, presente em normas como a ABNT. A respeito dos conceitos relacionados ao NPSH, assinale a alternativa INCORRETA.

Para um sistema pneumático composto por três pistões (A, B e C) e representado pelo diagrama de movimento A+ B+ C+ A- B- C-, que funciona de forma contínua, acionado por um botão manual, qual deverá ser a posição de fim de curso para a sequência fornecida?

Considere que os cilindros são de dupla ação e que são pilotados por válvulas de 5/2 vias por acionamento pneumático.

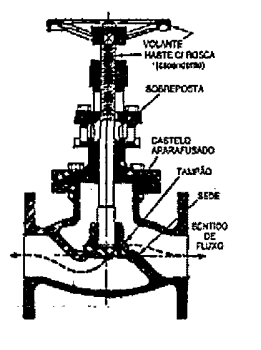

Observe a figura a seguir.

A figura acima representa uma válvula de:

É um dispositivo destinado a medir vazão que tem, em sua construção física, um tubo transparente de secção variável com escala e na parte interna tem um elemento flutuador, que é suspenso pelo fluído a uma altura correspondente à vazão. Trata-se do instrumento de medição de vazão denominado:

O princípio da conservação da energia em fluidos é expresso na equação de Bernoulli.

$P_1+\frac{1}{2}p{v}_1^2+pg{h}_1=P_2+\frac{1}{2}p{v}_2^2+pg{h}_2$

Esse princípio é utilizado na indústria para medir a vazão em tubulações, velocidade de aviões, potência de bombeamento e inúmeras outras aplicações. Considere um fluido ideal de densidade 1000 kg/m³ e a aceleração da gravidade local igual a 10 m/s² . Em um reservatório há um orifício muito pequeno em relação ao diâmetro do reservatório, como ilustrado abaixo.

Qual é a velocidade horizontal de saída do líquido?

A respeito do sistema hidráulico leia o contexto abaixo e assinale a alternativa CORRETA.

[1] O sistema hidráulico faz parte de uma gama de tecnologias que atualmente pode ser encontrada em várias aplicações: desde pequenos processos de montagem até controles complexos em máquinas operatrizes. [2] Os sistemas hidráulicos são utilizados para a geração, controle e transmissão de energia por meio de líquidos pressurizados, o que proporciona alta precisão e força, controle de velocidade e do sentido de deslocamento.

Assinale a alternativa CORRETA.

Sobre a classificação das máquinas hidráulicas NÃO podemos afirmar:

Na descrição de máquinas hidráulicas temos que as Turbombas são máquinas hidráulicas caracterizadas por possuírem dois órgãos principais: o rotor e o difusor. Marque a alternativa INCORRETA sobre rotores e difusores

Os manômetros são empregados na medição da pressão relativa. Dependendo da aplicação (faixa de pressão, tipo de fluido etc) há vários tipos de manômetros. Assim, o manômetro por deformação elástica é o

O uso da pintura no tratamento de superfícies tem, como finalidade, a proteção de peças ou de materiais da corrosão ou de outros tipos de desgaste. Sobre o processo de pintura, analise as afirmativas a seguir.

I. A pintura com pistola a ar comprimido demanda o uso de tintas com elevada diluição com solventes.

II. O uso de pistola hidráulica sem ar (air less) reduz a ocorrência de falhas como poros, crateras e bolhas.

III. A utilização de pistola eletrostática com tinta em pó resulta em uma película com elevada porosidade.

Está correto o que se afirma em

O manômetro é um instrumento de medição de pressão. Sobre o manômetro, é correto afirmar que ele mede a:

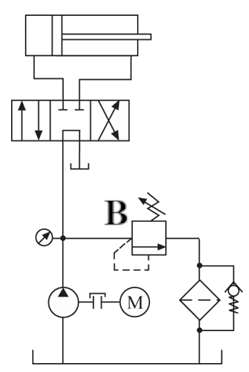

No pequeno circuito hidráulico mostrado na figura, o componente marcado com a letra B representa o(a)

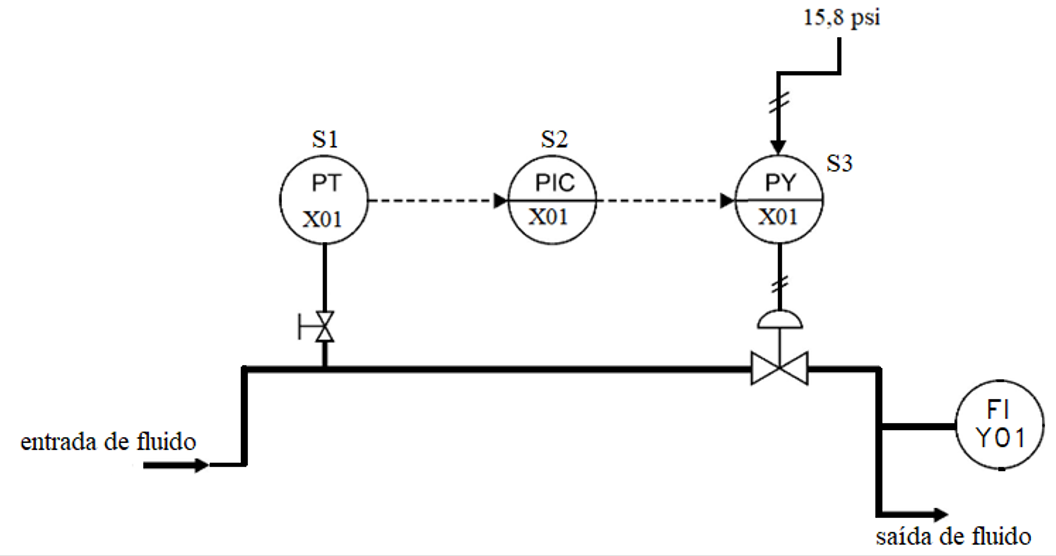

A figura abaixo representa uma malha de controle.

Conforme representado na malha de controle, é possível afirmar:

Nas instalações industriais existem diferentes tubulações e tipos de válvulas com diferentes diâmetros para as mais diversas aplicações.

Considerando uma tubulação com 2 metros de diâmetro, passando um fluído não corrosivo, operando a baixa pressão e temperatura moderada, considerando ainda que essa válvula será utilizada basicamente para regulagem da passagem do fluído, a válvula mais adequada para ser utilizada nessa situação é a:
