Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

Com relação ao fenômeno de cavitação, assinale a opção correta.

Próprias para operar com altas pressões e fornecer vazão periódica ou pulsante, as bombas de deslocamento positivo são classificadas como rotativas e alternativas. Os dois tipos principais de bombas alternativas são:

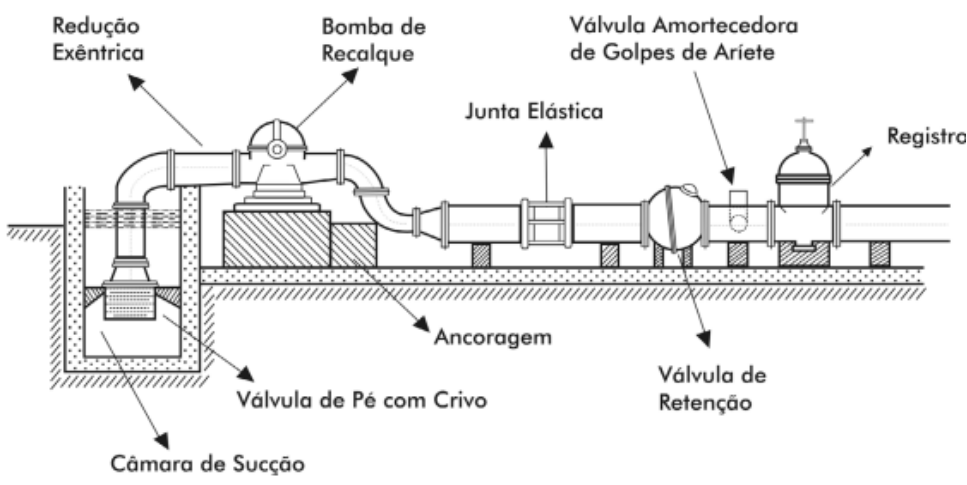

As adutoras são canalizações dos sistemas de abastecimento e destinam-se a dirigir a água entre as unidades que precedem a rede distribuidora. São canalizações de extrema importância para o abastecimento de cidades. Qualquer interrupção que venha a sofrer afetará o abastecimento à população, com consequências significativas. A ilustração abaixo apresenta um esquema de montagem de um grupo de:

Se a máquina for uma bomba, a carga manométrica da região 2 é superior a da região 1, pois é somada à carga manométrica da bomba.

Com relação à perda de carga em sistemas hidráulicos, verifica-se que

Para estimar o tempo de enchimento de um reservatório de 7200 litros, utilizou-se como recurso de comparação o tempo observado de 10 segundos para enchimento de um balde de 20 litros. Com base nessa informação, o tempo para enchimento do reservatório é de

Um tanque de grandes dimensões possui água até uma altura de 5m. Em sua base, existe um orifício circular, com 2cm de diâmetro. O fator de via líquida que sai do orifício tem fator de contração de 0,7.

Para que o nível do tanque seja mantido, é necessário que ele seja alimentado continuamente com água à vazão, em L/s, de

(Considere: g = 10 m/s2 e π ≈ 3)

O tubo de captação de água de uma represa tem área de seção transversal reta de 0,80m², e a água flui a uma velocidade de 0,40m/s. Na descarga, que fica 200m abaixo da captação, a área da seção do tubo é menor e a água flui a 8,0m/s para uma turbina geradora de eletricidade.

A diferença de pressão entre os pontos de captação e de descarga é de

(Usar: g = 10 m/s² e densidade da água: 1000 kg/m³)

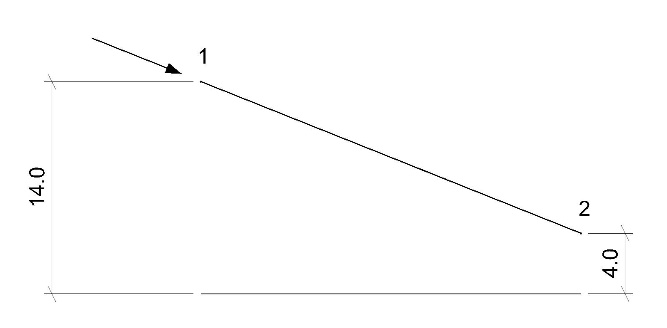

Uma tubulação transporta água de um ponto 1 para um ponto 2, conforme indicado na figura a seguir.

(Cotas em metros)

No ponto 1, a área da seção transversal da tubulação vale 100 cm², enquanto, no ponto 2, essa área é de 50 cm². Além disso, a pressão no ponto 1 é de 10 kgf/cm², enquanto no ponto 2 a pressão é de 5 kgf/cm². Nessa condição, a vazão nessa tubulação, admitindo que a aceleração da gravidade vale 10 m/s², é de

O símbolo a seguir representa um acionador por solenoide com bobina proporcional.

Um pistão hidráulico é usado para elevar uma carga de 10 toneladas. Os dados do fabricante indicam que o diâmetro e o comprimento do pistão são 0,1 m e 0,125 m, respectivamente, e a folga radial entre esses componentes é de 0,05 mm. Para efeitos de aproximação, considera-se o escoamento laminar com gradiente de pressão entre placas estacionárias e paralelas, aproxima-se a aceleração da gravidade para $10m/s^2$ e $\pi =3$ . O valor aproximado da taxa de vazamento de fluido hidráulico em m³/s, quando utilizado um fluido de viscosidade igual a $0,2Pa.s$, é:

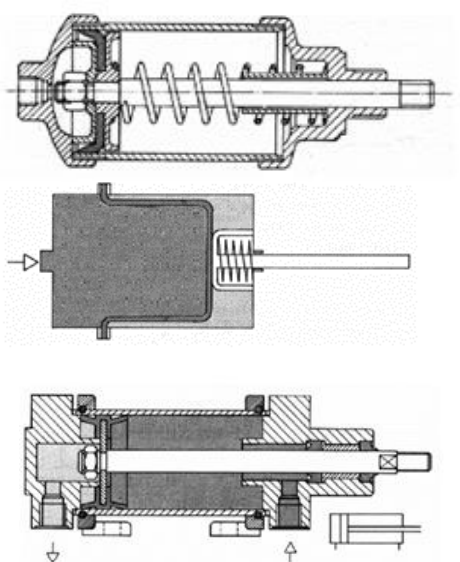

Observe as imagens.

A opção que relaciona de forma correta, não necessariamente na ordem em que as figuras aparecem, os tipos de cilindros pneumáticos de trabalho acima é:

A cavitação é um fenômeno físico que ocorre, na maioria das vezes, no interior de um sistema hidráulico. A cavitação pode interferir em diversos pontos de uma máquina, como na lubrificação, causando diversos estragos. A respeito do fenômeno apresentado, assinale a alternativa correta.

Com exceção de algumas empresas dos setores farmacêuticos, de cosméticos e alimentícios, a maioria dos setores que trabalham com equipamento pneumático, ao inserir o ar comprimido em sua linha de atuação, aplicam determinado condicionamento no ar. A unidade de condicionamento em questão pode ser denominada unidade de conservação de ar e esse elemento é constituído por três componentes diferentes. Assinale a alternativa que apresenta os três elementos que compõem a unidade de conservação de ar.

Um motor de indução trifásico acionando um compressor de ar a pistões por meio de um conjunto de polias e correias em V apresentou quebra em seu eixo junto à polia de acionamento instalada no motor. A análise preliminar apontou fadiga do material do eixo. A causa mais provável do defeito apresentado é:

A respeito da utilização de meios de ligação em tubulações, é INCORRETO afirmar que:

Se as bombas 1 e 2 são idênticas e estão montadas como no arranjo I, tem‐se como resultado um aumento do ganho de altura manométrica, mantendo a vazão.

Com relação ao uso de conexões de tubulação, analise as afirmativas abaixo e assinale a opção correta.

I- As conexões rosqueadas são comumente fabricadas em tubos com diâmetro de até 4" (quatro polegadas) e empregadas em serviços de baixa responsabilidade. Além disso, essas conexões podem ser fabricadas em material diferente dos tubos.

II- Tês de redução, cruzetas e peças em "Y" são tipos de conexões empregadas com a finalidade de fazer derivações em tubulações.

III- Curvas em gomos são feitas de pedaços de tubos cortados em ângulo e soldados um em seguida do outro, possuem flexibilidade e resistência superiores a curvas sem costura de mesmo diâmetro e mesma espessura.

IV- Com relação a conexões para solda de topo, os joelhos de raio longo são aqueles cujo valor do raio médio de curvatura é o dobro do valor do diâmetro nominal.

A perda de carga é uma condição importante nos projetos hidráulicos. Nesse sentido, um engenheiro tem acesso às seguintes informações para um escoamento de água a 20 °C com densidade igual a 1g/cm³.

Seção reta A: $p_a=145kPa,V_a=3,2m/s$

Seção reta B: $p_b=305kPa,V_a=3,2m/se{z}_a=13,7m$

Dados do tubo: diâmetro igual a 8 cm.

Considerando a aceleração da gravidade igual a 10m/s² no local do escoamento, a perda de carga, em módulo e em kPa, é:

Se um vaso comunicante em forma de U aberto em pressão atmosférica for preenchido por água e óleo (confinado somente em um lado do vaso), a altura de nível do lado do óleo será menor que da água.
