Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

A figura a seguir apresenta a curva característica de uma bomba centrífuga de potência nominal de 0,5 HP, que será utilizada para circulação da água de condensação para um sistema de refrigeração. A instalação necessita de uma vazão total de 0,7 m³/h de água, que deve ser elevada a uma altura de 25 m por meio de uma tubulação com perda de carga estimada em 5 m. Estão disponíveis para essa instalação duas bombas do mesmo tipo, e eras podem ser arranjadas em série, em paralelo ou usadas individualmente.

Assinale a opção que descreve a meíhor instalação para as duas bombas.

Considerando a associação em paralelo de duas bombas centrífugas iguais, é INCORRETO afirmar:

Diferentes tipos de acessórios usados nas instalações de bombeamento de água apresentam perdas de carga distintas. Considerando as características de cada acessório, a classificação CORRETA, em ordem decrescente de perda de carga, é:

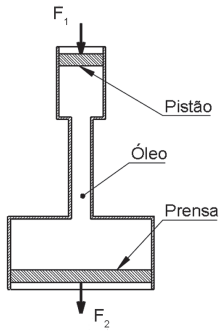

O sistema hidráulico representado na Figura abaixo utiliza o Princípio de Pascal e compõe um dispositivo de prensagem mecânica.

Figura - Sistema Hidráulico

Considerando-se que os diâmetros do pistão e da prensa são, respectivamente, de 10 cm e 30 cm, qual o valor, em cm, da força F₂?

Na representação em desenho técnico de tubulações industriais, assinale a alternativa que indica corretamente o símbolo que representa uma união flangeada na extremidade de tubos.

Preencha as lacunas do texto a seguir.

A cavitação é um fenômeno que pode ocorrer em bombas hidráulicas e possui dois efeitos distintos. Sobre esses efeitos é correto afirmar que, no efeito mecânico, com a __________ das bolhas, ocorre o golpe de aríete e com ele uma sobrepressão contrária que se propaga em todas as direções. No efeito químico, com a __________ das bolhas, são liberados íons livres de __________, iniciando-se o processo de corrosão.

A sequência que preenche corretamente as lacunas é

Quanto ao deslocamento, as bombas hidráulicas podem ser divididas em dois grupos: bombas de deslocamento positivo e bombas de deslocamento não positivo. Assinalar a alternativa que apresenta uma bomba do tipo deslocamento positivo:

Empilhadeira industrial é um veículo motorizado composto por um motor e um sistema de direção, responsáveis pelo deslocamento da empilhadeira, além de um sistema hidráulico/mecânico capaz de levantar, abaixar e inclinar objetos (pallets, bombonas, etc.) para empilhamento, armazenagem, transporte.

O sistema hidráulico de empilhadeiras consegue aplicar grandes forças utilizando componentes de tamanho reduzido. Ele é composto de uma unidade hidráulica (reservatório, filtro, motor, bomba, válvula de alívio), que leva o óleo do reservatório até três cilindros de dupla ação, responsáveis pela movimentação de duas pinças (levantar/abaixar, inclinar e movimentar lateralmente). O acionamento das válvulas direcionais de cada cilindro é manual, por alavanca. As válvulas direcionais são do tipo 3/4 vias, duplo retorno por mola (posição normal em centro). As conexões são denominadas de P, A, B, T, sendo P entrada do óleo, A e B as conexões de saída e T retorno para tanque.

Quando não acionada a alavanca, como devem ser as posições das válvulas direcionais?

NPSH (ou APLS) é a grandeza que representa a disponibilidade de energia com que o líquido penetra na boca da entrada da bomba e que permitirá atingir o bordo da pá do rotor. Sobre o NPSH disponível, é correto afirmar:

As válvulas são dispositivos destinados a estabelecer, controlar e interromper o fluxo em uma tubulação. São os acessórios mais importantes existentes nas tubulações. Assinale a opção que apresenta somente válvulas do tipo bloqueio.

Acerca da cavitação em bombas centrífugas usadas em instalações de bombeamento de água, é INCORRETO afirmar:

O desalinhamento entre um motor e bomba pode causar uma série de problemas em circuitos hidráulicos.

Analise as afirmativas abaixo em relação ao assunto.

1. O desalinhamento diminui a vida útil dos mancais de rolamento e causa mais aquecimento desses mancais durante a operação.

2. A integridade do acoplamento e das vedações da bomba não é influenciada pela existência de desalinhamento.

3. O desalinhamento é considerado uma das principais falhas das máquinas rotativas.

4. Uma consequência evidente da existência de desalinhamento é o excesso de vibração no conjunto.

Assinale a alternativa que indica todas as afirmativas corretas.

Em um circuito hidráulico, o êmbolo necessita empurrar horizontalmente uma carga com massa de 200 kg sobre uma superfície com uma velocidade de 200 mm/s. Qual a vazão necessária da bomba do circuito para realizar esta operação, sabendo-se que a pressão de trabalho do sistema é de 200 bar e o coeficiente de atrito entre a massa e a superfície é igual a 0,2?

(Utilizar g=10 m/s²)

O projeto de um circuito eletro-hidráulico para acionamento de um motor hidráulico bidirecional deverá girar no sentido horário, no anti-horário e parar a qualquer momento, utilizando dois botões de comando – um para o giro no sentido horário e outro para o sentido contrário. Quando os botões não estiverem acionados, o motor deverá permanecer parado.

De acordo com o projeto eletro-hidráulico apresentado, assinale a afirmativa INCORRETA.

Uma bomba centrífuga, acionada por um motor elétrico, bombeia 50 m³/h de água (ρ = 1000 kg/m³ ) com uma altura manométrica de 40 mca (metros de coluna de água). A aceleração da gravidade é g = 9,81 m/s² . O rendimento mecânico da bomba é de 98%, o rendimento hidráulico da bomba é de 75% e o rendimento do motor elétrico, incluindo perdas elétricas e mecânicas no motor, é de 90%. Considerando as informações dadas, as potências hidráulica, de eixo e elétrica demandadas são, respectivamente, de:

Analise as seguintes afirmativas sobre as características dos componentes de um sistema pneumático:

I- O reservatório de ar comprimido tem, entre outras, a função de estabilizar o fluxo de ar comprimido.

II- O secador em um sistema de ar comprimido tem como principal função a retirada de água condensada do ar comprimido.

III- Uma das funções dos compressores tipo parafuso é o fornecimento contínuo de ar comprimido.

IV- Uma unidade de conservação de ar consiste em um regulador de pressão e de um lubrificador de ar.

Estão corretas apenas as afirmativas

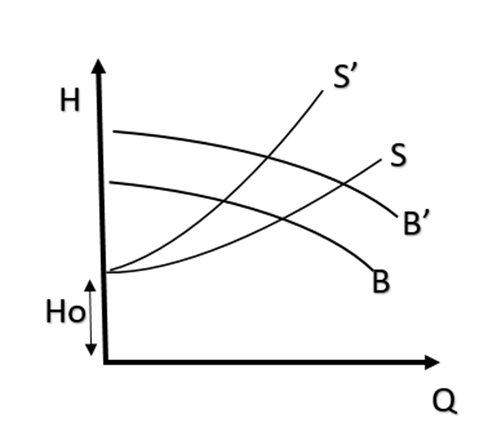

A figura mostra um gráfico de altura manométrica (H) por vazão (Q) de uma instalação de elevação de água. É mostrada a curva do sistema (S), uma variação dessa mesma curva (S’), a curva da bomba (B) e uma variação dessa mesma curva (B’).

Com base nessa figura avalie as afirmações seguintes e julgue como verdadeiras (V) ou falsas (F).

( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionado com a variação da rotação da bomba.

( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionado com a mudança do rotor da bomba.

( ) Dada uma mesma curva B, o deslocamento da curva do sistema (S e S’) pode estar relacionado com a variação da perda de carga.

A sequência correta é

A indústria em geral utiliza muitos sistemas pneumáticos e tem necessidade em suas instalações de uma unidade de produção e distribuição do ar comprimido. Essas instalações têm como um dos principais componentes os compressores.

Para uma indústria que necessite de alta demanda de ar comprimido e a pressão normatizada de 6 bar nos pontos secundários da rede de distribuição, o compressor mais adequado é

Nas tubulações industriais, os dispositivos automáticos que separam e eliminam o condensado das linhas de vapor e dos aparelhos de aquecimento são chamados de:

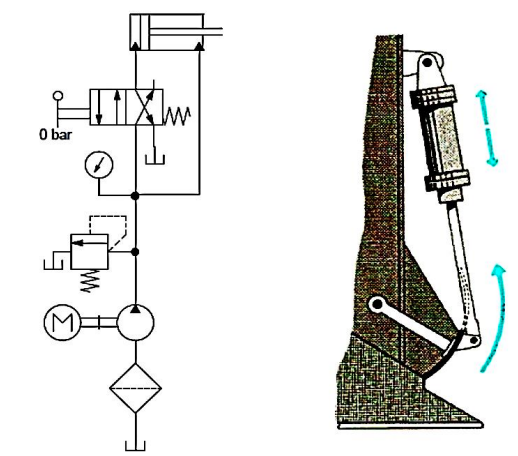

Observe o esquema de um circuito hidráulico para liberar o fluxo de um reservatório:

Considerando o sistema hidráulico, é correto afirmar que o circuito representa um cilindro:
