Questões de Concurso sobre Máquinas de Fluxo

As máquinas de fluxo podem ser classificadas quanto à direção da transferência de energia; as máquinas que transformam energia mecânica em energia hidráulica (na forma de um fluido em movimento) são classificadas como máquinas motoras.

Na análise do escoamento a velocidades próximas à velocidade do som, feita em um protótipo de um modelo, os escoamentos em ambos podem ser considerados similares se o número de Mach, $M_a$, do modelo e do protótipo, forem tais que $M_{a_{modelo}}\le M_{a_{prot\acute{o}tipo}}$.

Em relação às máquinas de fluxo, julgue o item abaixo.

Em uma bomba de deslocamento positivo, como uma bomba de pistão, o fluxo de fluido é contínuo e uniforme durante todo o ciclo de operação.

As máquinas de fluxo são aquelas que transferem fluidos através de uma passagem ou canal aberto, onde o fluido é continuamente empurrado ou puxado ao longo do dispositivo. Como exemplo de máquinas de fluxo, temos:

Se o eixo da bomba estiver com uma pequena massa desbalanceada, a amplitude de vibração alcançará seu valor máximo na rotação correspondente à velocidade crítica.

Com relação aos fatores de perda de eficiência em uma máquina térmica, analise as afirmativas a seguir.

I. A eficiência é tão maior quando menor for o trabalho realizado pela máquina, para um mesmo valor de calor recebido da fonte quente.

II. A eficiência térmica em um ciclo combustível-ar aumenta quanto maior for a razão de compressão.

III. Quando a razão combustível-ar aumenta, há um aumento de eficiência do ciclo.

Está correto o que se afirma em

Turbinas a vapor são máquinas de fluxo utilizadas para converter a energia do vapor em trabalho mecânico. Considerando os diferentes tipos de turbinas a vapor e suas características, assinale a opção correta.

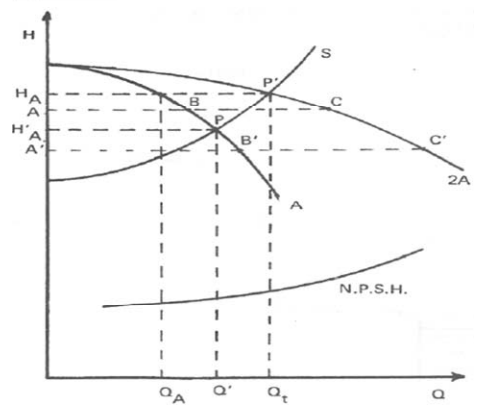

O diagrama precedente mostra a associação de duas bombas radiais iguais em paralelo, representando a curva característica da bomba A e a curva característica do sistema S em altura manométrica H e vazão Q.

No que se refere ao diagrama e a máquinas de fluxo, assinale a opção correta.

As bombas hidráulicas de fluxo, de acordo com a forma geométrica do rotor, classificam-se em radiais, axiais e fluxo misto. Qual definição descreve uma bomba axial?

Uma das máquinas de fluxo mais utilizadas no transporte de liquido é a bomba centrífuga. Com relação às características deste equipamento, é correto afirmar.

Com relação a ensaios de máquinas de fluxo, julgue os itens seguintes.

I Os ensaios em estado de equilíbrio são realizados quando se procura analisar os processos armazenadores que aparecem entre os estados de equilíbrio.

II Nos ensaios em estado de equilíbrio, para qualquer tipo de máquina hidráulica, o traçado do diagrama de colina é de fundamental importância.

III Nos ensaios em estado transitório, põe-se as máquinas em movimento e aguarda-se um tempo suficiente de adaptação, antes que se inicie o registro dos parâmetros do ensaio.

IV As curvas características das bombas hidráulicas são obtidas a partir da composição de grandezas como trabalho específico, rendimento total e potência hidráulica, entre outras, versus a vazão da bomba trabalhando sob um intervalo determinado de rotações variáveis.

Assinale a opção correta.

Uma bomba hidráulica de pistão trabalha com 7 cilindros radiais. Cada cilindro possui um curso de 60 mm e um diâmetro do pistão é igual a 20 mm, como consta na imagem a seguir. O êmbolo-se move com uma velocidade constante igual a 3 m/s. Entre o êmbolo e o cilindro existe uma película de óleo de 0,05 mm de filme:

Determine a a força total da bomba. Dados:

μ= 0, 9 $\frac{Pa}{s}$ ;

ϕ pistão = 20 mm;

h pistão = 60 mm;

v pistão = 3 m/s;

dy = 0,05 mm.

A falha no funcionamento pode estar associada às diferentes características das bombas alternativa e de engrenagem colocadas para trabalhar em conjunto.

Altura ou carga de shutoff é aquela desenvolvida quando a vazão é nula e representa a carga de pressão com a válvula de descarga fechada, de modo que, como não há escoamento, a eficiência é nula e a potência fornecida à bomba é totalmente dissipada.

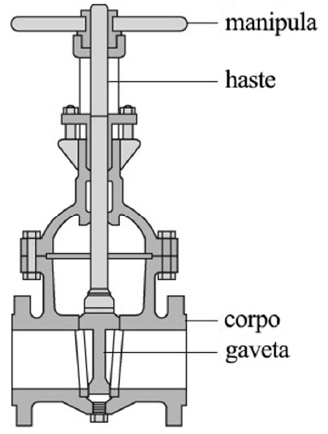

A válvula de gaveta, esquematizada na figura a seguir, normalmente funciona completamente aberta ou totalmente fechada; o seu fechamento deve ser executado lentamente para evitar o surgimento de golpes de aríete na tubulação, em consequência devido à interrupção repentina do fluxo.

A bomba de engrenagem permite obter apenas baixas pressões na saída e não pode substituir a bomba alternativa.

Uma máquina térmica opera entre reservatórios quente e frio. A fonte de calor mais comum é a química, decorrente da combustão. Sobre a combustão, assinale a alternativa correta.

Para remover a água contida no gás natural, a técnica mais comum nos separadores por adsorção é fazer o gás fluir em contracorrente a uma solução de glicol, que possui grande poder higroscópico, e, posteriormente, fazer a regeneração por meio de aquecimento.

A montagem em paralelo das bombas alternativas permite aumentar a vazão aplicada no poço de petróleo.

Qual dos seguintes itens NÃO se trata de uma máquina de fluxo ou turbomáquina?
