Questões de Concurso sobre Elementos de Máquinas

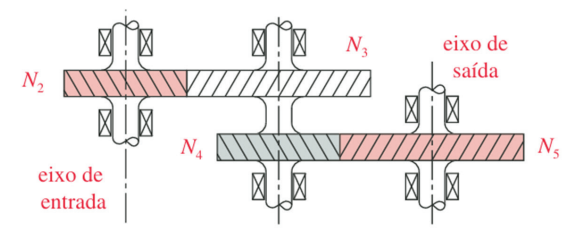

Analise o desenho de um trem de engrenagens.

O eixo de entrada gira a 1.500 RPM. Sabendo-se que N2 = 48 dentes, N3 = 75, N4 = 48 e N5 = 80, é correto afirmar que a rotação (RPM) no eixo de saída é

Em um eixo que tenha apenas carga axial, o modelo de rolamento mais apropriado é:

Se for adicionada uma carga vertical no ponto T, localizado na superfície superior da seção central da barra (corte Z-Z), o estado de tensões nesse ponto passará de uniaxial de tensões para plano de tensões.

Se, em uma transmissão com um par de engrenagens de dentes retos de 40 e 120 dentes, o pinhão gira a 1.200 rpm e transmite um torque de 20 N$\cdot$m ao eixo da coroa, então, nessa configuração, o torque de saída no eixo da coroa é de 60 N$\cdot$m.

Durante a inspeção de um equipamento, que precisa ser recolocado em funcionamento, o técnico de manutenção identifica que a roda dentada movida foi extraviada e precisa ser fabricada. A roda dentada motora possui 30 dentes e 96 mm de diâmetro externo, enquanto a distância entre os centros dos eixos movido e motor é de 165 mm.

Qual deve ser o diâmetro externo e o número de dentes da roda dentada movida?

A figura abaixo representa o princípio de funcionamento do micrômetro.

Se o passo da rosca é de 1mm e a bitola do eixo é de 10mm, para realizar o deslocamento horizontal em 1mm faz-se necessário girar a porca em:

Considere (Pi) = 3. A rotação (RPM) aproximada para tornear uma barra de aço SAE 1045, diâmetro de 2” e ferramenta de corte de aço rápido com velocidade de corte de 80 m/min é

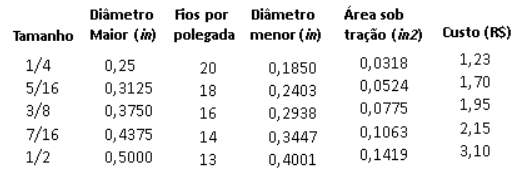

Uma barra rosqueada de aço-liga, com tensão resistente de 250 MPa, é submetida a uma carga de tração pura de 100 KN. A resistência é limitada pela área resistente sob tração conforme tabela.

O tamanho do parafuso ideal que suportaria a carga com menor custo (R$) é

Assinale a alternativa INCORRETA sobre engrenagens.

Uma máquina possui um motor que opera a uma velocidade de rotação de 1500 RPM (rotações por minuto). Uma correia é usada para transmitir o movimento do motor para uma polia conectada ao eixo da máquina. A polia no eixo da máquina tem um diâmetro de 300 mm. Para que a rotação no eixo da máquina seja 600 RPM, qual deve ser o diâmetro da polia conectada ao motor? Considere que as correias são ideais e não há deslizamento entre as polias e as correias.

Nos mancais de escorregamento, quando comparados aos de rolamento,

Em situações em que uma árvore de transmissão pode sofrer choques e vibrações, a opção por mancais de rolamentos se justifica por serem menos sensíveis a choques e vibrações que os mancais de deslizamento.

As molas podem ser classificadas de diferentes maneiras. Uma classificação segundo os tipos de cargas; e uma outra, segundo a configuração física da mola. A mola helicoidal de compressão mais comum é de diâmetro de espira constante, passo constante e seção de fio circular. Há quatro tipos de detalhes de extremidade disponíveis para mola helicoidais de compressão, como mostrado na figura:

(NORTON,Projeto de máquinas, adaptado)

Cada tipo de extremidade tem suas caraterísticas:

( ) Leva a extremidade da espira ao escoamento para torná-las planas e remover os seus passos para melhorar o alinhamento. Superfície plana na espira de extremidade de pelo menos 270°.

( ) Extremidade perpendiculares ao eixo da mola e produz uma superfície normal para aplicação de carga.

( ) Extremidade que produz uma superfície plana para aplicação de carga. Superfície plana na espira de 270° a 330°.

( ) Esta é a extremidade com forma mais barata de terminação, porém, fornece um alinhamento pobre com relação à superfície contra a qual a mola é pressionada.

Assinale a alternativa que relaciona CORRETAMENTE o tipo de extremidade com suas características:

Em comparação aos mancais de escorregamento, os mancais de rolamento são mais adequados para projetos que exigem maior velocidade e menor atrito.

Você é um engenheiro mecânico responsável por projetar um sistema de transmissão de energia em uma fábrica. O sistema inclui dois eixos que devem ser conectados por um acoplamento, sendo que o eixo de entrada opera a uma velocidade constante e transmite um torque significativo, enquanto o eixo de saída aciona uma máquina que exige alinhamento preciso e pode sofrer variações de carga. Nesse sentido, a escolha adequada do tipo de acoplamento é crucial para a eficiência e durabilidade do sistema. Com base nesses requisitos, qual é o tipo de acoplamento mais adequado para essa aplicação?

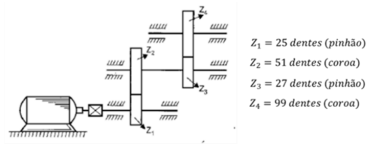

A transmissão na figura será acionada por um motor de 5,5 𝑘𝑊 que atuará com uma rotação de 1140 𝑟𝑝𝑚.

(MELCONIAN, Elementos de máquinas,adaptado)

Devido às transmissões, a rotação na engrenagem 4 é:

A chaveta plana é um elemento de máquina representado por um sólido geométrico no desenho técnico mecânico, marque a opção CORRETA.

Um sistema de transporte vertical deve ser projetado para levantar uma carga de 80000 N a uma altura de 50 metros. Considerando que o elevador tenha uma eficiência mecânica de 50%, a quantidade mínima de energia necessária para realizar essa tarefa, em joules (J), é de:

Um mancal é um elemento de máquina que suporta e guia o eixo rotativo de uma máquina ou equipamento, sendo projetado para fornecer um suporte sólido e estável ao eixo, permitindo que ele gire suavemente com o mínimo de atrito e desgaste.

A presença de furos ou de seções com diferentes diâmetros em uma peça mecânica resulta em regiões concentradoras de tensão, as quais são áreas da peça onde a tensão local é maior que nas demais regiões; assim, torna-se necessário definir um fator de concentração de tensões, que relacione a tensão real máxima nessas áreas com a tensão nominal. A respeito da determinação desse fator, julgue os itens a seguir.

I Diversas geometrias presentes em peças mecânicas têm seu efeito sobre o fator de concentração de tensões estabelecido em tabelas.

II O material da peça influencia a determinação do valor do fator de concentração de tensões.

III Técnicas experimentais como métodos de malha e de medidas elétricas de deformação podem ser empregadas para a obtenção do fator de concentração de tensões.

Assinale a opção correta.
