Questões de Concurso sobre Elementos de Máquinas

Para a ampliação da vazão do sistema da forma planejada, será suficiente a utilização de um motor elétrico de 50 cv com rotação nominal de 3.500 rpm.

Em sistemas mecânicos, elementos são utilizados para transmitir força entre componentes. No caso de uma bicicleta, o elemento responsável por transmitir a força gerada pelos pedais para a roda traseira é o(a):

Com relação aos elementos de máquinas Eixos e Árvores, assinale a afirmativa incorreta.

Sabendo-se que volantes de inércia são usados para estabilizar o regime de operação de máquinas rotativas e considerando-se um volante na forma de disco com massa de 70 kg e 600 mm de diâmetro que gira a 600 rpm em torno do seu eixo central, é correto afirmar que

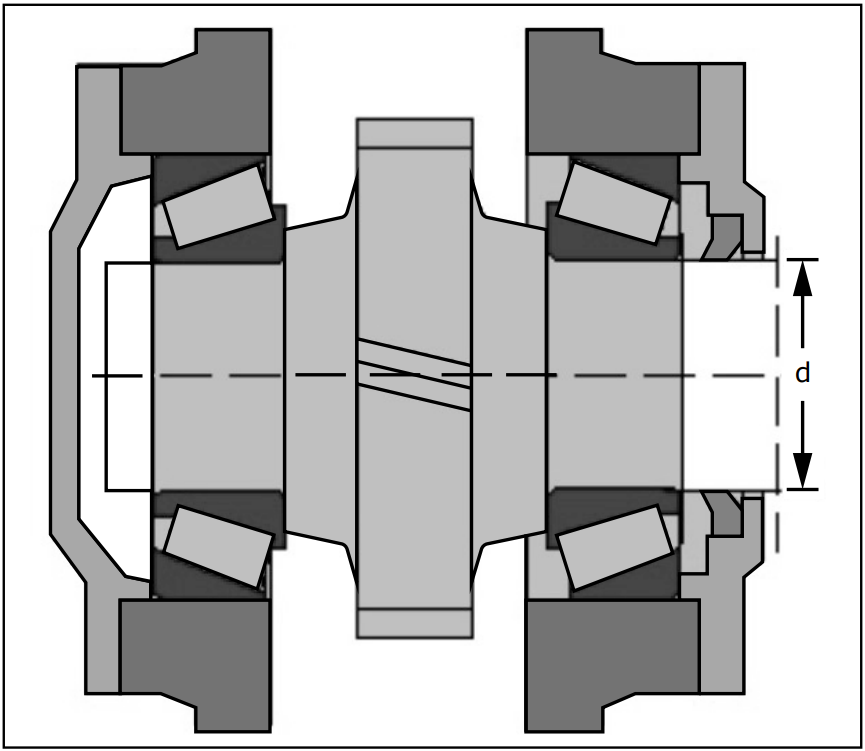

Considere a figura a seguir.

Fonte: Elaborador

A figura mostra, esquematicamente, uma roda dentada (pinhão) de alta rotação que aciona uma outra roda dentada (coroa) em um redutor de engrenagens de dentes retos. O pinhão opera com frequência de 167 Hz (1.594,73 rpm) a uma potência de 80 kW. O diâmetro do eixo do pinhão deve ser dimensionado pelo critério mais conservativo, utilizando um fator de segurança igual a pi/2 (s = pi/2), em que pi vale 3,14. Os critérios geralmente utilizados são: Von Mises, Tresca, Coulomb-Mohr. O material do eixo é o aço de alta resistência ABNT-AISI-2317, cuja resistência ao escoamento medida no ensaio de tração vale 490 MPa e tensão de ruptura vale 723 MPa.

Equações para dimensionamento de eixo de acordo com os critérios Von Mises, Tresca e Coulombo-Mohr respectivamente.

d_vonMises $\ge \sqrt[3]{\frac{16.s}{\pi .{\sigma }_e}.\sqrt{4.M_f^2+3.M_t^2}}$

d_Tresca $\ge \sqrt[3]{\frac{16.s}{\pi .{\sigma }_e}.\sqrt{4.M_f^2+4.M_t^2}}$

d_{Coulomb‐Mohr} $\ge \sqrt[3]{\frac{16.s}{\pi .{\sigma }_r}.\left(M_f+\sqrt{M_f^2+M_t^2}\right)}$

Considerando que o eixo está sujeito à torção pura e desprezando qualquer perda no sistema de transmissão, qual é o diâmetro do eixo, calculado pelo critério mais conservativo, em mm, para acoplar com os mancais de rolamentos?

Os eixos estão presentes em grande parte das máquinas agrícolas e constituem uma estrutura mecânica que, na maioria das vezes, suporta duas ou mais polias que podem ser instaladas horizontal ou verticalmente. No dimensionamento de um eixo horizontal, os principais esforços a serem considerados são:

Assinale a opção que apresenta corretamente exemplos de elementos de transmissão que podem transmitir movimento entre eixos em não coplanares.

A engrenagem cremalheira é constituída por uma barra reta com dentes cortados ao longo de sua superfície, e uma de suas principais funções é transformar o movimento rotativo do pinhão em movimento linear ao longo do eixo da cremalheira.

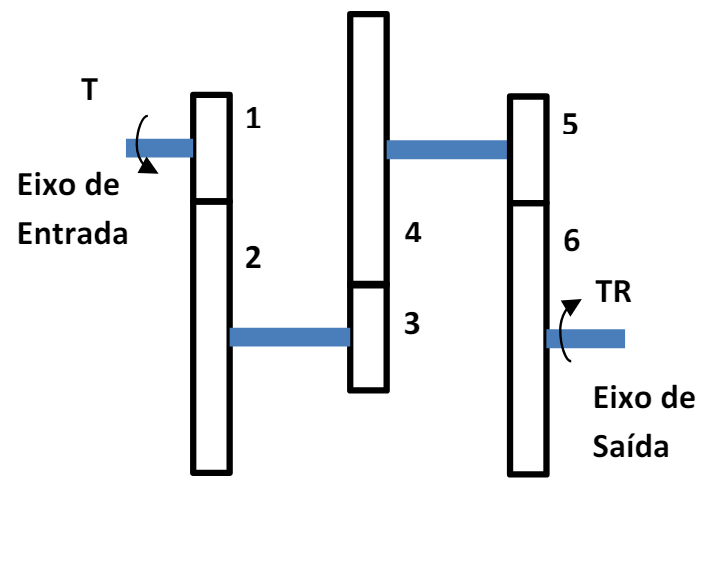

As engrenagens são componentes mecânicos que trabalham em pares e realizam a transmissão da potência através dos dentes. No esquema apresentado, é ilustrado um redutor com três estágios. O projeto determina que o torque máximo de saída (TR) seja igual a 2400 N.m. Considere que o raio primitivo das engrenagens 1, 3 e 5 é igual a 200 mm, enquanto o raio primitivo das engrenagens 2, 4 e 6 é igual a 400 mm. O torque de entrada no redutor, em N.m, na condição de equilíbrio, vale

As cargas a serem consideradas no projeto de guindastes móveis com lança sobre pneus de borracha sólida ou pneumáticos são função do espectro de carga, caracterizado pelo número total de cargas içadas durante a duração total do uso do equipamento.

Torquímetro é a ferramenta utilizada para aplicar uma força específica a um parafuso, porca ou outro elemento de fixação durante a montagem ou a manutenção de um equipamento; ele é projetado para garantir que a força aplicada seja precisa e consistente, evitando a aplicação excessiva ou insuficiente de forças.

Os elementos de fixação são extremamente importantes na área de manutenção, pois permitem a montagem e a desmontagem de máquinas e equipamentos sem causar dano a nenhuma parte. Já os elementos de máquinas são peças fundamentais para a construção dos conjuntos que formam os sistemas das máquinas. Com base na obra “Manutenção Mecânica Industrial - Conceitos Básicos e Tecnologia Aplicada”, analise as assertivas abaixo e, ao final, responda o que se pede:

I - Para a medida do comprimento do parafuso, considera-se o comprimento do corpo com a medida da cabeça.

II - Porca sextavada ou hexagonal possui geometria semelhante ao parafuso de cabeça sextavada, ou seja, para apertá-la ou desapertá-la, devem-se utilizar as chaves de boca ou estrela. É muito utilizada para fixação de conjuntos mecânicos ou estruturas em geral, desde que o espaço permita o manuseio das chaves de aperto e desaperto.

III - A porca castelo é normalmente fabricada em formato hexagonal (sextavada), e em cada face possui um canal passante que deve coincidir com um furo feito no sentido radial no eixo ou parafuso, para que possa ser inserida uma cupilha entre as duas peças, conferindo o travamento delas.

IV - A chaveta é um elemento de fixação fabricado em aço de médio teor de carbono, que trabalha encaixado em um canal comum ao eixo e a outro elemento mecânico encaixado nele, como uma polia, uma roda dentada etc. Sua forma, em geral, é retangular ou hexagonal, dependendo da norma que estiver sendo aplicada ao equipamento. A chaveta tem por finalidade servir como trava, como fixadora ou como elemento de arraste entre os elementos mecânicos ligados.

Assinale a alternativa CORRETA:

Quanto aos equipamentos e acessórios do torno mecânico universal, enumere a 2ª (segunda) coluna de acordo com a 1ª (primeira) coluna e, ao final, responda o que se pede:

( 1 ) Placa universal

( 2 ) Placa de arraste

( 3 ) Ponto rotativo

( 4 ) Luneta fixa

( 5 ) Luneta móvel

( ) Esse acessório tem grande utilidade quando pretendemos tornear eixos longos de pequenos diâmetros, pois atua como mancal, evitando que a peça saia de centro ou vibre com a ação da ferramenta.

( ) Utilizado nas operações de torneamento que requerem uma fixação entre pontas no torno.

( ) Equipamento muito comum nos trabalhos de torneamento. Possui 3 castanhas que efetuam o aperto da peça simultaneamente e uma consequente centragem. Pode efetuar fixação em diâmetros internos e externos.

( ) Usada no torneamento de peças fixadas entre pontos, onde se pretende manter uma maior concentricidade no comprimento total torneado.

( ) Usada no torneamento de peças fixadas entre pontos, onde se pretende manter uma maior concentricidade no comprimento total torneado.

( ) É utilizada em eixos de pequenos diâmetros, sujeitos a flexões e vibrações na usinagem. Serve também como mancal e deve ser montada sempre junto da ferramenta, para evitar vibrações e flexões, pois anula as forças de penetração da ferramenta.

Marque a alternativa que contém a sequência CORRETA na ordem de cima para baixo:

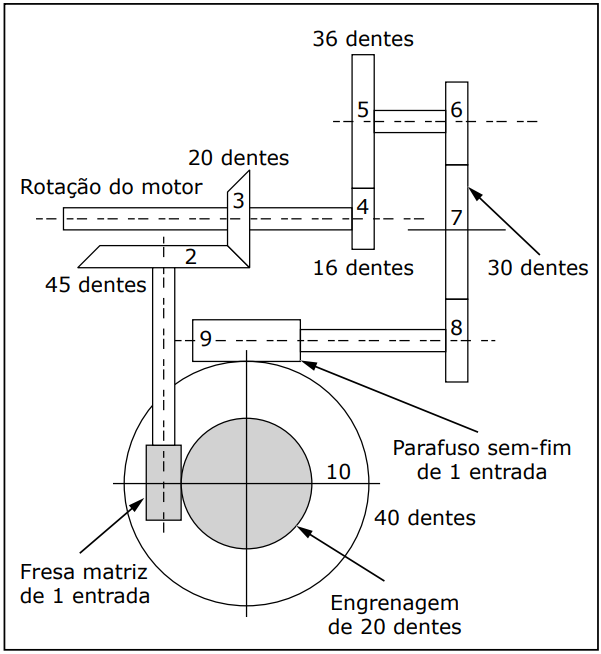

Considere a geradora de engrenagens representada na figura.

Fonte: Elaborador

A rotação do eixo do motor é de 1200 rpm e conduz a engrenagem 4, que transmite movimento à engrenagem 5, que fica no mesmo eixo da engrenagem 6. Esta última transmite movimento à engrenagem 7, que conduz a engrenagem 8, que fica no mesmo eixo de um parafuso sem-fim 9, que conduz uma coroa 10, de 40 dentes, a qual proporciona o movimento da peça a ser dentada. Da mesma forma, a rotação do motor também é transmitida para a engrenagem cônica 3, que conduz a engrenagem cônica 2, que fica no eixo da ferramenta de corte, uma fresa matriz de módulo 4 mm, hélice à direita.

Para a usinagem de uma engrenagem de 20 dentes, qual deve ser o número de dentes das engrenagens 6 e 8, respectivamente?

Assinale a opção que apresenta o elemento de máquina que não oferece segurança contra afrouxamento sob a ação de vibração.

O número de graus de liberdade do mecanismo esquematizado na figura precedente é igual a

Em parafusos, passo é a distância axial medida paralelamente entre a primeira e a última cristas de uma rosca.

Em máquinas e equipamentos utilizam-se elementos para montagem de eixos e acoplamentos chamados chavetas. Alguns exemplos de chavetas são apresentados abaixo.

Com base nessas informações, qual é a principal vantagem da chaveta inclinada sobre a plana?

Considere a transmissão por polia abaixo e as informações que se seguem.

Nessa situação, qual o torque transmitido ao eixo conectado à polia 2?

Dados: rotação do motor n = 60 rpm; potência do motor Pm = 1800 W; diâmetro da polia 1 = 40 mm; e diâmetro da polia 2 = 120 mm.

Com relação às juntas de expansão, assinale a opção correta.
