Questões de Concurso sobre Elementos de Máquinas

Um veículo cuja massa é de 1.000 kg deve manter-se em uma trajetória circular de 40 m de raio a uma velocidade constante de 36 km/h.

Nessa condição, o valor da força de atrito atuante nos pneus, expresso em N, é de

Uma união submetida a um esforço de tração de 600MPa deve ser mantida com a utilização de parafusos. O fixador que melhor atende esta solicitação é da:

Um projetista definiu a utilização de parafusos M10x1,5 para unir dois elementos.

Sobre o parafuso citado é correto afirmar:

Aço 1020 é um aço com percentual médio de carbono de 0,20%.

A utilização do deslocamento de perfis em engrenagens apresenta as seguintes consequências:

Na ligação apresentada, o flange do lado A é do tipo integral e o flange do lado B é do tipo de encaixe.

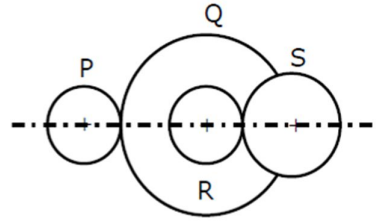

Um trem de engrenagens composto pelas engrenagens P, Q, R e S tem número de dentes igual a 20, 40, 15 e 20, respectivamente. As engrenagens Q e R estão montadas no mesmo eixo, conforme mostrado na figura abaixo. O diâmetro da engrenagem Q é o dobro do diâmetro da engrenagem R.

Fonte: adaptado de https://bit.ly/3HJGH8T. Acesso em: 24 jan. 2023.

Se o módulo da engrenagem R é 2 mm, a distância central em mm entre engrenagens P e S é

As correias são elementos de transmissão. De acordo com Melconian, S. (2012), em seu livro Elemento de Máquinas, NÃO faz parte do procedimento de instalação de uma correia em V:

As esteiras transportadoras são muito utilizadas para o transporte interno ou externo de materiais a granel. Com base nos seus conhecimentos, qual é a dimensão da capacidade de carga de um transportador horizontal para grãos, com esteira de 42” de largura, sobre três roletes iguais, com os roletes laterais com inclinação de 20°?

Considere a capacidade volumétrica de 500 m³/h e o peso específico do material transportado 1.200 kg/m³.

A vida útil de um mancal pode ser significativamente reduzida quando os limites de desalinhamento admissíveis estabelecidos pelo fabricante são ultrapassados ou quando ocorre uma diminuição das cargas aplicadas.

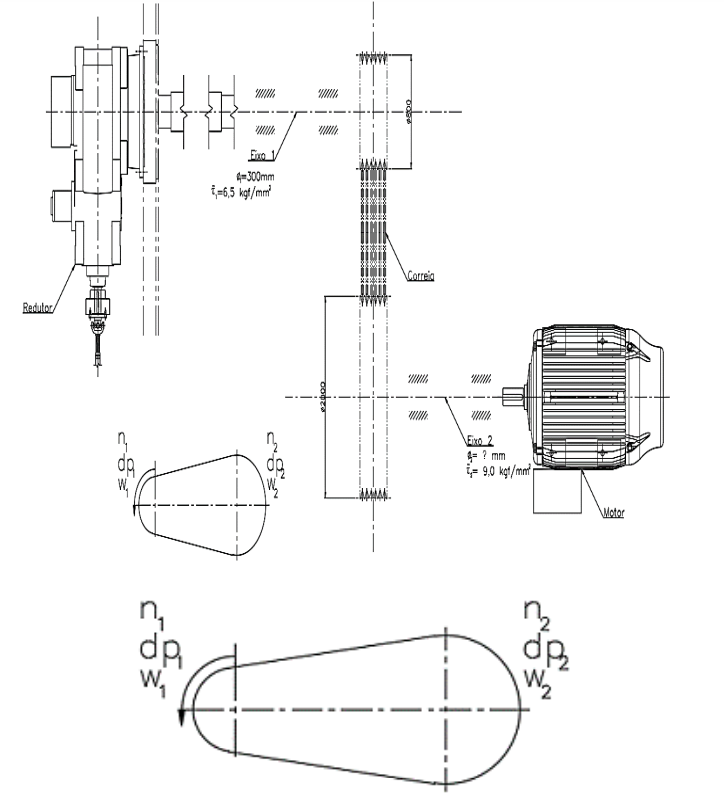

Determine o diâmetro do eixo de interligação do motor (Eixo 2), tomando como referência o eixo das juntas como no esquema abaixo (Figura 4):

Figura 4

Observações:

1- Considere o cálculo do eixo à torção.

2- Ø: Diâmetros, T: Torque e τ:Tensões de Cisalhamento são variáveis.

3- Considere η:100%.

A solução de usar polias planas juntamente com correia plana é recomendada para casos em que não deve ocorrer deslizamento da correia na polia.

Um eixo vazado terá uma razão melhor de rigidez/ massa e frequências naturais menores quando comparadas a eixos rígidos ou sólidos.

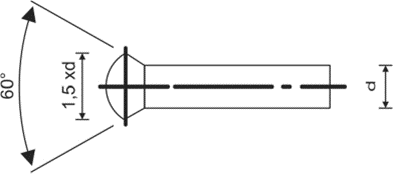

A figura a seguir ilustra um rebite.

A denominação correta desse tipo de rebite é

Mesmo os eixos não sendo paralelos, ainda será possível transmitir a rotação de um eixo para o outro.

Em um par engrenado, constituído por engrenagens cilíndricas de dentes retos, a engrenagem motora possui 20 dentes e a engrenagem movida tem diâmetro primitivo igual a 160 mm. O módulo das engrenagens é 4, e o rendimento dessa transmissão é de 90%. Se rotação da engrenagem motora é 1000 rpm (rotações por minuto), a rotação da engrenagem movida, é, em rpm,

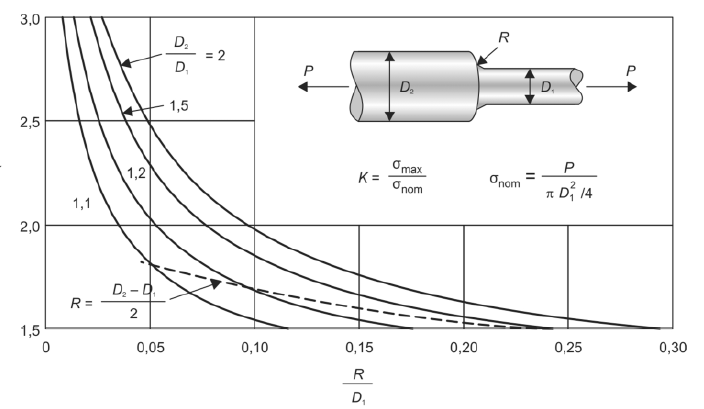

Com relação à concentração de tensões, considere um eixo escalonado, como o apresentado no gráfico da figura abaixo, que possui D₁ = 20 mm, D₂ = 40 mm e raio de concordância R = 1 mm.

(Adaptado de: GERE, J. M.; GOODNO, B. J. Mecânica dos materiais. São Paulo: Cengage Learning, 8.ed., 2017)

Se o eixo está sujeito a uma carga de tração de 31,4 kN, a tensão normal máxima atuante nesse eixo é, em MPa, aproximadamente,

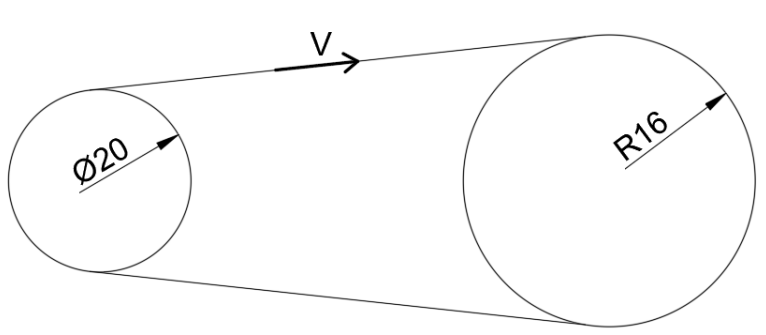

Uma relação de transmissão por correias foi montada utilizando duas polias, uma de diâmetro de 20 cm e uma com raio de 16 cm. Sabendo que a polia menor gira a 100 rpm, calcule a velocidade linear da correia e a relação de transmissão da menor para a maior.

Segundo a IAC (2002), em se tratando do método de segurança por frenagem com arame, é CORRETO afirmar que:

As engrenagens não só apresentam tamanhos variados, mas também se diferenciam em formato e tipo de transmissão de movimento. Assinale a alternativa que se refere aos tipos de engrenagens caracterizadas abaixo:

I.Tem como vantagem anular esforços axiais.

II.Uma das desvantagens é o elevado desgaste.
