Questões de Concurso sobre Elementos de Máquinas

Rolamento é um componente que permite movimento rotativo (controlado ou não) entre dois ou mais elementos. Serve principalmente para reduzir o atrito ou a fricção de deslizamento entre as superfícies de contato. Assinalar a alternativa que se refere ao tipo de rolamento caracterizado abaixo:

Por essa configuração, suportam cargas combinadas. Ou seja, comportam cargas axiais e cargas radiais atuando ao mesmo tempo. Como forma de proporcionar ação de rolagem verdadeira e, assim, garantir poucos momentos de atrito durante a operação, contam com linhas de projeção das pistas que se encontram em um ponto comum no eixo do rolamento. Sua capacidade de carga axial aumenta com ângulo de contato crescente.

A utilização de variadores de frequência em motores elétricos de corrente alternada para controle da rotação tem se tornado cada vez mais frequente. Um variador foi instalado em um motor de 4 polos, e deseja-se alterar a rotação para 1200 rpm. Para essa condição, qual deve ser a frequência a ser ajustada no inversor?

Um motor elétrico trifásico de dois polos, que gira nominalmente a 3.505 rpm e gera uma potência de 2,2 kW, aciona uma bomba de engrenagens através de uma transmissão por correias tipo V. Considerando que a transmissão por correias tenha um rendimento mecânico de 80% e que o torque exigido pela bomba seja de 17,6 N.m, é correto afirmar que:

Entre os elementos de máquina, os elementos de fixação são responsáveis pela união de peças entre si. Sobre esse assunto, analise as assertivas abaixo e assinale a alternativa correta.

I. Um exemplo de união móvel é a união por chavetas, que podem ser retiradas sem causar danos às peças unidas.

II. Exemplos de união permanente incluem: rebites, soldas e parafusos com porcas autotravantes.

III. O passo da rosca de um parafuso é a distância entre dois filetes.

Quanto as roscas, conforme definido em “A Técnica da Ajustagem”, enumere a 2ª (segunda) coluna de acordo com a 1ª (primeira) e, ao final, responda o que se pede:

Marque a alternativa que contém a sequência CORRETA na ordem de cima para baixo:

Analise as afirmativas abaixo:

1. As correias novas precisam estar montadas de forma que fiquem acima da linha do diâmetro externo da polia.

2. A transmissão por correias fica mais eficiente quando a correia se acomoda nas polias e passa a tocar o fundo da polia.

3. Uma vez que a velocidade da correia é constante, a relação de transmissão é dada em função da relação entre os diâmetros das polias.

4. As polias em V têm suas dimensões normalizadas e são fabricadas com ângulos diferentes conforme o tamanho da polia.

Assinale a alternativa que indica todas as afirmativas corretas.

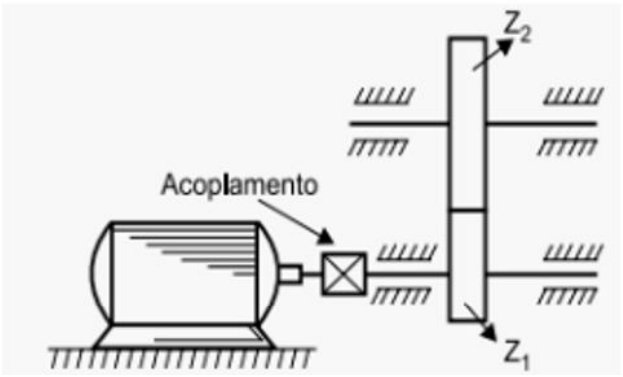

Analise o conjunto de transmissão a seguir.

MELCONIAN, Sarkis. Elementos de máquinas: engrenagens, correias, rolamentos, chavetas, molas, cabos de aço, árvores. 11. ed. rev. São Paulo: Érica, 2019.

A transmissão é realizada por engrenagens cilíndricas de dentes retos. A potência do motor é 5 KW e atua com rotação de 1780 RPM. Como a árvore do pinhão está acoplada ao eixo do motor, conclui-se que o torque no pinhão é o torque do motor.

Qual é o valor aproximado do torque no pinhão, considerando (pi = 3)?

A figura a seguir mostra um desenho esquemático de um diferencial onde é possível visualizar seus componentes principais. Estes componentes estão identificados por algarismos romanos.

Fonte: adaptado de Frost (2015)

Avalie as afirmações e julgue se verdadeiras (V) ou falsas (F).

( ) O pinhão é identificado pelo algarismo romano I.

( ) O semi-eixo é identificado pelo algarismo romano V.

( ) A coroa é identificada pelo algarismo romano II.

( ) A engrenagem planetária é identificada pelo algarismo romano II.

De acordo com as afirmações, a sequência correta é:

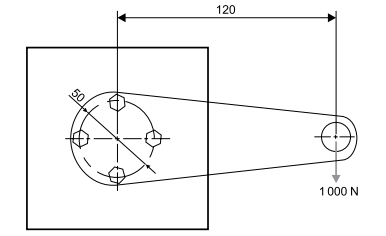

Em juntas parafusadas, para se determinar o tamanho dos parafusos, deve-se determinar qual o parafuso que está sendo mais solicitado pela carga aplicada. Na figura, está representada uma junta parafusada com 4 parafusos.

O valor da força do parafuso mais solicitado é

Em relação a utilização de correias, analise as assertivas abaixo e, ao final, responda o que se pede:

I. Podem ser do tipo plana ou em “V”.

II. As correias planas podem ser utilizadas em árvores paralelas ou reversas.

III. As correias em “V”, são utilizadas somente em árvores paralelas.

Assinale a alternativa CORRETA:

Os mancais de rolamento são utilizados nas mais variadas aplicações, como na indústria automobilística. Um tipo particular de rolamento de rolos cilíndricos, que tem como característica principal a presença de seção transversal fina, sendo adequado quando o espaço radial é pequeno, é intitulado:

O ângulo do perfil de uma rosca equivale ao ângulo de conicidade de uma rosca cônica.

Os elementos de ligação, tais como parafusos, rebites, pinos de máquinas e estruturas, são comumente utilizados. Esses elementos, além de sofrerem tensões de cisalhamento na ligação, podem apresentar tensões de esmagamento no contato com a superfície das barras que estão conectados. Para essas situações, é frequente apresentar uma condição de cisalhamento simples ou duplo.

Complete CORRETAMENTE a afirmação:

A tensão admissível do material dos elementos de ligação deve ser_____________________

Como qualquer outro equipamento, os purificadores são submetidos à manutenção corretiva, sempre que ocorre uma falha em seu funcionamento. Com relação à manutenção programada, a intervenção de manutenção depende da periodicidade estabelecida no plano adotado pela empresa. Num rotor novo, as marcas de fechamento (-O-) devem coincidir exatamente. Com o desgaste das roscas, as marcas se ultrapassam. Quando a marca do anel ultrapassar de 25º a 30º a marca da tampa, deverá ser consultado um técnico especializado do fabricante para examinar as peças.

Essa verificação deverá ser feita pelo menos uma vez por ano da seguinte forma:

Um acoplamento flexível é usado para transmitir torque entre eixos não flexíveis e compensar pequenos desalinhamentos.

Uma bucha de aço SAE 1045, com área de seção circular vazada e diâmetro interno de 50mm e externo 56mm, foi projetada para suportar compressão. As propriedades do aço são 310 Mpa para escoamento e 560MPa para a tração. Utilizando o método das tensões admissíveis e adotando fator de segurança 2 a força máxima que pode solicitar o elemento é:

As máquinas em geral utilizam sistemas mecânicos de transmissão de velocidades, forças e/ou torques. Na extremidade do eixo de um motor elétrico, é colocado um acoplamento que o vincula a um redutor de velocidades. O redutor recebe do eixo do motor uma rotação de 1 020 rpm e um torque (momento de torção Mt) de 70 N . m. No eixo de saída do redutor, a rotação é igual a 60 rpm. O rendimento do redutor e do acoplamento juntos é de 80 %.

Dados: Potência = 2 . π . rotação . Torque.

Admita: π = 3; Watt = N . m / s; Mt = F . R.

É correto afirmar que o torque e a potência na saída do redutor valem, respectivamente,

Pode‑se projetar vida infinita para fadiga em dentes de engrenagens retas, projetando um limite à fadiga por flexão, mas não é possível projetar vida infinita para fadiga superficial para engrenagens retas, principalmente por falhas no serviço de lubrificação.

As engrenagens helicoidais possuem formato cônico e geralmente são empregadas quando há angulação entre seus eixos.

A rotação ideal calculada para uma ferramenta de desbaste foi de 600 RPM para uma peça de 8 cm de diâmetro. Qual seria a rotação ideal, considerando as mesmas condições de usinagem, porém para o diâmetro de 5 cm?
