Questões de Concurso sobre Elementos de Máquinas

Os equipamentos que possuem uma fonte de vibração, por exemplo, um motor a combustão, devem utilizar formas de mitigar a transferência do movimento vibratório de um corpo para outro. Todavia, nem sempre é possível reduzir tal problema e, por isso, devem ser utilizados elementos de fixação que sejam capazes de absorver a vibração e não perder o torque imposto. Diante disso, selecione o tipo de porca que pode perder o torque de aperto devido à vibração do equipamento.

Assinale a opção correta acerca de ajustes e tolerâncias em elementos de máquinas.

As molas são componentes mecânicos utilizados para aplicar força ou torque de forma controlada. Esse elemento de máquina pode ser empregado em diferentes equipamentos. Sabe-se também que existem diversos tipos de molas, a partir do esforço, como: mola de tração, compressão e torção. Diante disso, selecione a afirmativa correta para as possíveis aplicações de uma mola a compressão.

Permite um desalinhamento torcional a classe de acoplamento:

O perfil de evolvente ou involuto do dente de uma engrenagem cilíndrica de dentes retos é projetado e construído para que, no contato dos dentes de engrenagens do par acoplado, ocorra somente rolamento, ou seja, a cada instante, haja um novo ponto de contato na superfície de cada um dos dentes do par. Nesse caso, o perfil de evolvente teórico é obtido

A respeito do engrenamento entre duas engrenagens paralelas de dentes retos, assinale a opção correta.

Peça que constitui um meio importante de transmissão de movimento de rotação entre dois eixos, de um modo direto e exato, sem deslizamento.

Assinale a alternativa CORRETA:

A respeito dos tipos de solicitação mecânica, assinale a opção correta.

Em um mecanismo de came-seguidor, a posição do seguidor é totalmente independente do perfil do came, podendo ser ajustada livremente durante o movimento do mecanismo.

O especialista em projeto de mancais de rolamento confronta-se com o problema de projetar um grupo de elementos que compõe um mancal de rolamento e estes elementos devem ser dimensionados para caber em um espaço cujas dimensões são especificadas e eles devem ser projetados para receber uma carga que possui certas características. Podemos citar alguns:

Tipos de mancais de rolamento

1 – Mancais de esfera de fileira única

2 – Mancais de rolos retos

3 – Mancais de rolo esférico

4 – Mancais de agulha

5 – Mancais de rolos cônicos

Características dos mancais:

( ) Combinam as vantagens de mancais de esfera e de rolos, uma vez que podem aceitar tantas cargas radiais ou axiais ou qualquer combinação das duas.

( ) É útil onde cargas pesadas e desalinhamento ocorrem. Os elementos possuem a vantagem de aumentar suas áreas de contato à medida que a carga é intensificada.

( ) Carregam uma carga radial maior que mancais de esferas do mesmo tamanho por causa da maior área de contato.

( ) Suportam uma pequena quantidade de desalinhamento de eixo causado por deflexão, porém quando esta é severa, mancais autoalinhantes podem ser utilizados.

( ) São muito úteis quando o espaço radial é limitado. Possuem uma capacidade de carga alta quando separadores são utilizados, porém podem ser encontrados sem separadores.

Assinale a alternativa que relaciona CORRETAMENTE o tipo de mancal com suas características:

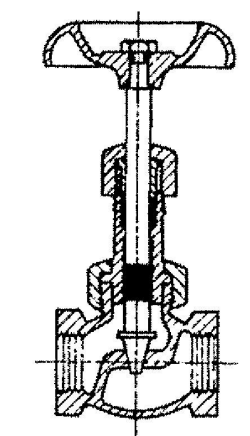

Analise a figura abaixo.

Identifique o desenho do corte de válvula e assinale a opção correta.

A figura mostra o esquema básico de funcionamento de um elevador com contrapeso.

Dados: Massa do elevador: 800 kg

Massa do contrapeso: 400 kg

Aceleração da gravidade: 10 m/s²

Desprezar as força de atrito.

A potência necessária do motor elétrico na subida do elevador, com uma velocidade constante de 1,5 m/s, é:

As principais vantagens dos mancais de rolamento sobre deslizamento são: baixo atrito na partida; menos sensíveis a interrupções de lubrificação; partidas boas em baixas temperaturas; e requerem menos espaço na direção radial.

Cremalheira é uma peça mecânica que consiste em uma barra ou um trilho dentado que, em conjunto com uma engrenagem do tipo cônica ou helicoidal a ela ajustada, converte movimento retilíneo ou rotacional em alternativo de percussão, e vice-versa.

A falha no funcionamento pode estar associada às diferentes características das bombas alternativa e de engrenagem colocadas para trabalhar em conjunto.

Suponha‑se que um sistema de elevação de cargas com 6 cabos e rendimento de 50% foi dimensionado para 60 toneladas. Nesse caso, é correto afirmar que cada cabo suporta 5 toneladas.

Engrenagens são utilizadas para transmitir torque e velocidade e podem ser utilizadas em uma grande variedade de aplicações. Além disso, existe uma grande variedade de tipos de engrenagem, sendo a mais simples a engrenagem cilíndrica de dentes retos. Quanto à engrenagem cilíndrica de dentes retos, assinale a alternativa correta.

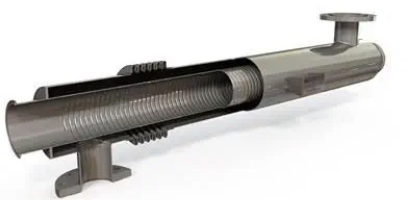

Assinale a alternativa que indica corretamente o tipo de trocador de calor ilustrado abaixo.

O esquema mecânico abaixo apresenta um motor elétrico e quatro engrenagens. No eixo e1 do motor, encontra-se montada a primeira engrenagem, com número de dentes z1 = 18. A primeira engrenagem está acoplada a uma segunda engrenagem, montada no eixo e2, com número de dentes z2 = 36. No mesmo eixo e2, também está montada uma terceira engrenagem, com número de dentes z3 = 14. A terceira engrenagem está acoplada a uma quarta engrenagem montada no eixo e3, com número de dentes z4 = 56. Considere que os eixos e1, e2 e e3 são perfeitamente paralelos e não sofrem atritos em seus mancais de montagem. Seja a velocidade angular de rotação de saída do motor sobre o eixo e1 definida como ω1 e as velocidades angulares sobre os eixos e2 e e3 definidas por ω2 e ω3, respectivamente. Também considere o torque de saída do motor sobre o eixo e1 definido como T1 e os torques resultantes nos eixos e2 e e3 definidos, respectivamente, por T2 e T3.

Considere as seguintes equações de acoplamento de duas engrenagens:

a) 𝑖 = $\frac{zs}{ze};$ b) $\frac{\omega e}{\omega s}=i;$ c) $\frac{Te}{Ts}=\frac{1}{i},$

onde 𝑖 é a relação de transmissão, zs é o número de dentes da engrenagem de saída, ze é o número de dentes da engrenagem de entrada, ωs é a velocidade angular na engrenagem de saída, ωe é a velocidade angular da engrenagem de entrada, Ts é o torque sobre o eixo da engrenagem de saída e Te é o torque sobre o eixo da engrenagem de entrada.

Para um dado valor de velocidade angular ω1 e torque T1 gerados pelo motor sobre e1, indique se as afirmativas a seguir são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.

( ) A velocidade angular resultante sobre e2 é a metade da velocidade angular sobre e1.

( ) A velocidade angular sobre e3 é 1/2 da velocidade angular sobre o eixo e2.

( ) O torque sobre o eixo e3 é duas vezes maior do torque sobre eixo e2.

( ) A relação de transmissão entre os eixos e3 e e1 é 𝑖 = 4.

( ) Ao diminuir o número de dentes da primeira engrenagem para z1 = 12, a relação de transmissão entre os eixos e1 e e3 é amplificada para 12.

Qual é a função do círculo de base [Db] utilizado no desenho do esboço de um dente de engrenagem?
