Questões de Concurso sobre Metrologia (Princípios da Cotagem, Tolerâncias, Folgas e Ajustes)

O sistema de ajuste percebido pela combinação do campo de tolerância H (furo) e f (eixo) é:

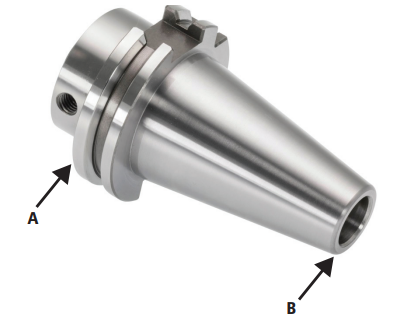

A figura abaixo representa um material denominado haste cônica.

Para medir a distância entre os pontos A e B, dessa figura, o aparelho mais indicado é o

Em relação ao sistema de ajuste e tolerância, assinale (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) A região 1 do gráfico campo de tolerância é indicada para ajustes fixos.

( ) A região 3 do gráfico campo de tolerância é indicada para ajustes móveis.

( ) O campo de tolerância (h) indica um sistema de ajuste denominado eixo base.

( ) O campo de tolerância (F) indica que o furo será sempre maior que a dimensão nominal.

( ) O campo de tolerância acima da linha zero indica que todas as dimensões aceitáveis da peça são maiores que a dimensão nominal da cota.

A sequência correta é

Um técnico está utilizando um paquímetro para medir o diâmetro externo de um cilindro metálico. Durante a medição, ele observa que, na escala fixa, o traço imediatamente anterior ao zero do nônio está entre 35 e 36 mm, e o traço que coincide exatamente com a escala fixa é o sétimo traço. Sabendo que cada divisão do nônio representa 0,02 mm, qual é a medida do diâmetro externo do cilindro?

Sobre a calibração de instrumentos de medição no Brasil, conforme as normas do Instituto Nacional de Metrologia, Qualidade e Tecnologia (INMETRO), assinale a alternativa correta.

Para a realização de uma correta cotação, existem algumas regras gerais para desenho técnico.

Quanto às regras de cotação, é INCORRETO afirmar que

A figura abaixo representa o princípio de funcionamento do micrômetro.

Se o passo da rosca é de 1mm e a bitola do eixo é de 10mm, para realizar o deslocamento horizontal em 1mm faz-se necessário girar a porca em:

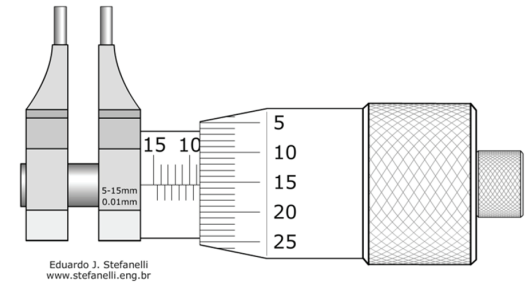

Analise a leitura do micrômetro interno.

Assinale a alternativa que expressa a leitura dimensional (mm) correta.

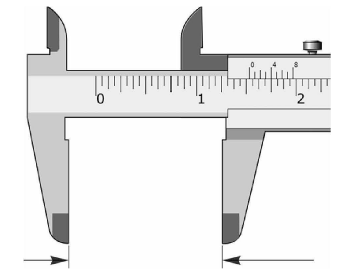

Qual é, em polegadas fracionárias, a leitura indicada no paquímetro?

Disponível em: Fonte: Adaptado de www.stefanelli.eng.br (Adaptado). Acesso em: 10 jul. 2024.

A medida de 30,1625 mm expressa em polegadas fracionária será de

Na calibração, os instrumentos de medição são ajustados e verificados em relação a padrões de referência, garantindo-se sua precisão, enquanto a rastreabilidade diz respeito à capacidade de vincular uma medição a padrões de referência internacionalmente reconhecidos, assegurando-se a comparabilidade dos resultados em diferentes locais e momentos.

A metrologia utiliza conceitos de matemática aplicada, por exemplo, os algarismos significativos, utilizados para monitorar erros ao se representarem números reais na base 10.

Um sistema de instrumentação de laboratório efetua uma medição indireta de determinada grandeza por meio de múltiplas medições diretas utilizando três diferentes sensores. Para economizar, o projetista do sistema de medição utilizou sensores com custos de aquisição diferente, o que impactou na precisão relativa de cada um. Assim, um sensor tem um erro percentual de 0,01%, outro tem erro percentual de 0,09%, e o terceiro tem erro percentual de 0,5%. O projetista, com o mesmo investimento financeiro, pode melhorar a precisão em 10% relativos ao erro percentual de qualquer um deles. A escolha que reduzirá mais o erro do instrumento na totalidade, na medida indireta que se deseja realizar, é melhorar o sensor que apresenta um erro de ______, que passará a ter um erro de ______.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Sobre as informações mínimas que devem constar nos Certificados de Calibração, assinale a opção que não está de acordo com os “requisitos gerais para a competência de laboratórios de ensaio e calibração”.

Com relação à medição de unidade, leia o fragmento a seguir.

“A _____ pode ser definida como a razão entre a massa de vapor de água (em quilogramas) em relação ao volume de ar (em metros cúbicos).”

Assinale a opção que apresenta o termo que preenche corretamente a lacuna do fragmento acima.

Em medições, erros de deflexão do arco se dão devido à pressão aplicada pelo operador no momento da medição.

Relacione os termos do Vocabulário Internacional de Metrologia com suas definições:

1. Incerteza de medição

2. Incerteza combinada

3. Exatidão de medição

4. Precisão de medição

( ) Grau de concordância entre o resultado de medições individuais e o valor verdadeiro da grandeza medida.

( ) Combinação matemática de incertezas padrão associadas a vários componentes, expressa como uma única incerteza padrão.

( ) Descrição quantitativa ou comparativa de uma das qualidades características de um objeto ou fenômeno, pela qual pode ser distinguido de outros objetos ou fenômenos similares.

( ) Grau de concordância entre indicações ou valores medidos, obtidos por medições repetidas, no mesmo objeto ou em objetos similares, sob condições especificadas.

Assinale a opção que indica a relação correta, segundo a ordem apresentada.

Para verificação das dimensões de peças mecânicas são necessários instrumentos específicos de acordo com a necessidade e precisão. O paquímetro é um desses instrumentos, sua resolução pode variar de 0,1mm até 0,02mm no sistema métrico. Determine a resolução de um paquímetro, cujo nônio tem 20 divisões.

Em mecânica, as tolerâncias e ajustes são essenciais para garantir o encaixe adequado entre componentes. Com base nessas noções, assinale a alternativa correta.

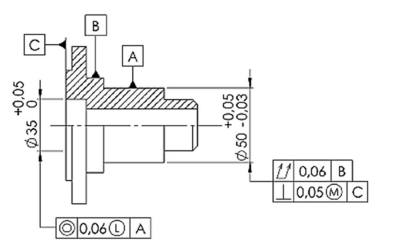

Dentre os diferentes aspectos que impactam a confiabilidade dos resultados de uma medição, um deles, de fundamental importância, é a adequada seleção do instrumento de medição, em função das características da grandeza a ser medida. Um operador precisa realizar a medição da cota especificada no desenho abaixo de ɸ 50 mm e afastamentos +0,05 e -0,03, em um lote de 50 peças, e decidir por sua conformidade à especificação. Indique qual das alternativas abaixo apresenta o instrumento de medição adequado para realizar a medição direta dessa cota dimensional, permitindo ao operador decidir pela aceitabilidade de cada uma das peças, com menor probabilidade de erros de decisão.
