Questões de Concurso sobre Metrologia (Princípios da Cotagem, Tolerâncias, Folgas e Ajustes)

Considere uma quantidade física Z expressa como 𝑍 = 𝐴 ∙ 𝐵², onde A e B são variáveis independentes medidas experimentalmente.

Sabe-se que os erros relativos das magnitudes A e B são de 1% para cada uma das variáveis.

Nessas condições, o erro relativo em Z, em %, será

Precisão diz respeito à consistência do valor medido quando a mesma medida é repetida várias vezes; e exatidão diz respeito a quão próximo o valor medido está do valor real.

O micrômetro é um instrumento de medição mecânica, utilizado em atividade que necessite de resoluções menores e leituras fáceis, livre de erros paralaxes. Qual a leitura CORRETA da figura a seguir:

Assinale a opção que corresponde à operação que estabelece, sob condições especificadas, em uma primeira etapa, uma relação entre os valores e as incertezas de medição fornecidos por padrões e as indicações correspondentes com as incertezas associadas, e que, em uma segunda etapa, utiliza essa informação para estabelecer uma relação que visa à obtenção de um resultado de medição a partir de uma indicação.

Sobre a metrologia industrial, analise as seguintes assertivas:

I. A metrologia industrial busca garantir a precisão e a exatidão das medições para assegurar a qualidade dos produtos fabricados.

II. Um dos objetivos da metrologia industrial é melhorar a eficiência e a produtividade dos processos de fabricação.

III. A metrologia industrial tem como objetivo principal reduzir os custos de produção das indústrias.

Quais estão corretas?

Uma empresa está realizando testes para garantir que os sensores de temperatura que fabrica estão dentro das especificações técnicas de projeto. Durante os testes, o engenheiro chefe questiona sobre a variabilidade dos resultados de medição quando o mesmo sensor é testado sob as mesmas condições. Qual conceito do Vocabulário Internacional de Metrologia (VIM) explica essa variabilidade?

Nos desenhos técnicos empregados para a fabricação de componentes de instrumentação científica, a utilização de tolerâncias dimensionais

Histerese é a diferença entre a leitura/medida para um dado valor da grandeza a medir, quando essa grandeza foi atingida por valores crescentes, e a leitura/medida, quando ela foi atingida por valores decrescentes da grandeza a medir.

O Vocabulário Internacional de Metrologia surge no contexto da metrologia mundial da segunda metade do século XX como uma resposta e uma fuga à síndrome de Babel: busca a harmonização internacional das terminologias e definições utilizadas nos campos da metrologia e da instrumentação.

Assinale a opção que indica o conceito básico abordado pelo vocabulário Internacional de Metrologia.

Por meio da análise do coeficiente de sensibilidade, os metrologistas podem priorizar esforços e recursos para reduzir as fontes de incerteza que mais impactam a precisão e a confiabilidade das medições.

Dentro desse contexto, uma análise do coeficiente de sensibilidade na expressão da incerteza de medição é a(o)

Um determinado termômetro metálico RTD, cuja resistência na temperatura de referência de 0ºC é 100Ω, é utilizado para medir a temperatura de um fluido que escoa em uma tubulação.

A temperatura do fluido quando a resistência elétrica desse RTD for de 240Ω, em ºC, é

Dado: coeficiente de temperatura do material (α) do RTD: 0,004 ºC^-1.

Juntamente com as tolerâncias dimensionais, a especificação e o controle das tolerâncias geométricas têm importante papel para a funcionalidade e intercambiabilidade de componentes mecânicos em que pequenas variações na forma ou na posição podem comprometer o desempenho, causar desgaste prematuro ou levar à falha do sistema.

Um operador precisa realizar a medição de um desvio de circularidade em uma peça cilíndrica utilizando um relógio comparador com resolução de 0,001 mm. A peça tem um diâmetro nominal de 100 mm e uma tolerância de circularidade de 0,005 mm. Um relógio comparador é montado em um suporte fixo, e a peça é girada lentamente em um torno para obter a leitura completa ao longo de todo o perímetro do cilindro.

Durante a medição, o operador obteve as seguintes leituras, em pontos distintos, ao longo do perímetro da peça (em milímetros):

• Ponto A: +0,004

• Ponto B: -0,002

• Ponto C: +0,003

• Ponto D: 0,000

• Ponto E: -0,001

• Ponto F: +0,002

• Ponto G: -0,003

• Ponto H: +0,001

Com base nas leituras fornecidas, qual é a conclusão correta sobre o desvio máximo de circularidade e a conformidade da peça?

Fonte: IFSP, 2024.

Uma marcação de 5,25m precisa ser feita no corpo de uma barra de aço. O instrumento que proporcionará maior precisão dimensional é

De acordo com a técnica de medição com paquímetros, o erro causado quando a graduação da escala auxiliar (nônio) não está no mesmo plano de graduação principal é o erro:

O SI dispõe, além das unidades de base, de unidades derivadas, que são combinações das unidades de base, como o metro por segundo (m/s) para velocidade, o metro cúbico (m³) para volume, entre outras.

A calibração de instrumentos de medição de vazão pode ser feita com a utilização de um tubo de Pitot para determinar diretamente o volume de fluido padrão ou referência.

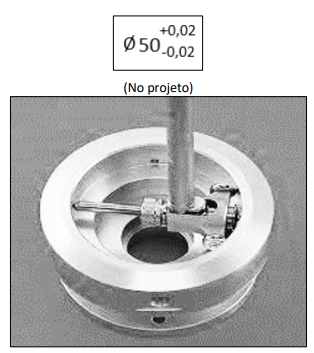

O relógio comparador é um instrumento muito utilizado no controle dimensional no chão de fábrica e, ainda, como súbito para medição de furos. A figura a seguir representa a medição de rebaixo de um furo. Durante uma manutenção para reposição da peça, verificou-se que a medida do furo no projeto é de 50,00 +/_ 0,02mm; foi calibrado o súbito com o zero em 50,00 mm, ou seja:

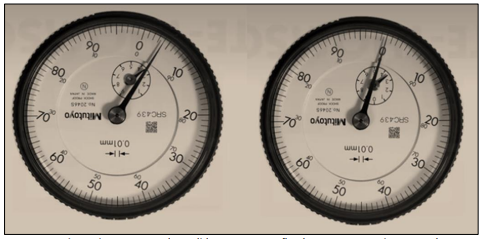

Na medição por comparação da medida, medidas a 90° de deslocamento uma da outra; portanto, uma medição de ovalização. Foram encontradas as seguintes medições:

(Considerar apenas o ponteiro maior como zero da medida por comparação, desprezar o ponteiro menor de contagem de voltas.)

“De acordo com as imagens das duas medidas, o valor das medidas é de __________ e 50,00 mm; portanto, __________ do limite de tolerância indicado no projeto.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Considere que em um projeto, para a fabricação de um eixo cilíndrico em barra de aço ABNT 1045, tem-se diâmetro igual a 35,453 mm e o comprimento igual a 100,213 mm. Para fazer a conferência do diâmetro, será necessário utilizar o

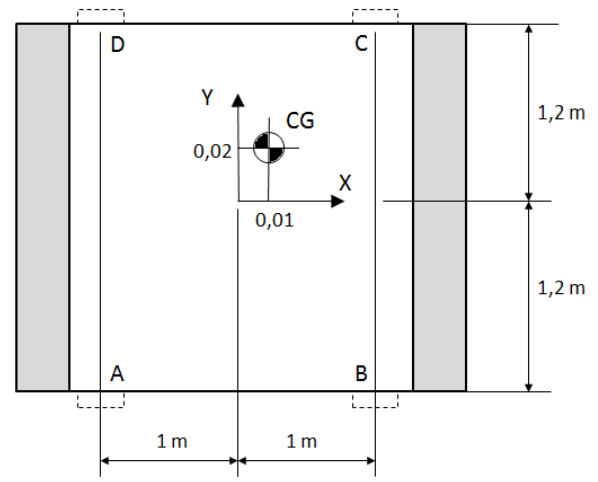

Ao final da integração dos equipamentos do satélite é feita uma medida de propriedade de massa para determinar a posição do seu Centro de Gravidade (CG). No sistema XY, com origem no eixo longitudinal do foguete lançador, a posição do CG é (X; Y) = (0,01 m; 0,02 m), como mostra a figura abaixo. O foguete lançador estabelece que o CG do satélite deve estar dentro de uma tolerância em torno do eixo longitudinal. Para atender a este requisito massas de balanceamento devem ser instaladas. Os pontos A, B, C e D foram reservados para a instalação das massas de balanceamento. A massa do satélite sem as massas de balanceamento é de M = 1200kg.

Assinale a opção que indica a menor massa total de balanceamento necessária para posicionar o novo CG do satélite com massas de balanceamento na origem do sistema XY.

Um pesquisador deseja realizar um planejamento de experimento para investigar o efeito de 3 fatores: temperatura, precipitação e a presença de geada sobre a colheita de um determinado tipo de legume.

Se o pesquisador quer otimizar a colheita, a metodologia mais apropriada é a(o)
