Questões de Concurso sobre Elementos de Máquinas

As Transmissões por correntes são aplicadas em locais onde a transmissão por engrenagens ou correias não sejam possíveis. Desta forma, são tipos de correntes, EXCETO:

Em relação as brocas, considere as assertivas abaixo e, em seguida, responda o que se pede:

I. As brocas são ferramentas de corte utilizadas para furar materiais metálicos e não metálicos, sendo utilizadas apenas em torno mecânico.

II. Brocas helicoidais possuem canais em forma de cone, permitindo a retirada dos cavacos resultantes da furação.

III. As brocas de canais retos são indicadas para materiais de melhor usinabilidade.

IV. Brocas de centrar tem perfil especial, cuja a geometria confere resistência, permitindo uma furação na face da peça sem causar flexão da broca.

Sobre as assertivas acima, é CORRETO o que se afirma em:

Assinale a alternativa que indica corretamente o tipo de polia que é indicado para garantir uma transmissão sem escorregamento, numa transmissão por correias e polias.

Nos parafusos usados nas montagens de máquinas, é comum encontrar a indicação de sua classe de resistência, como mostrado na figura.

Os dois números em destaque significam que

Observe a figura a seguir:

Foi solicitada a instalação de um elevador de cargas, no entanto precisa-se saber qual será a velocidade de içamento, uma vez que o sistema não possui controle de velocidade eletrônico. Os dados fornecidos são: motor de 1 cv, rotação de 360 rpm, caixa de redução com relação i = 60, fator de rendimento total do sistema igual a 90% e diâmetro do tambor de recolhimento do cabo de aço igual a 50 cm. Desconsiderando a variação do diâmetro devido ao acúmulo de cabo enrolado, podemos afirmar que a velocidade de içamento V será de:

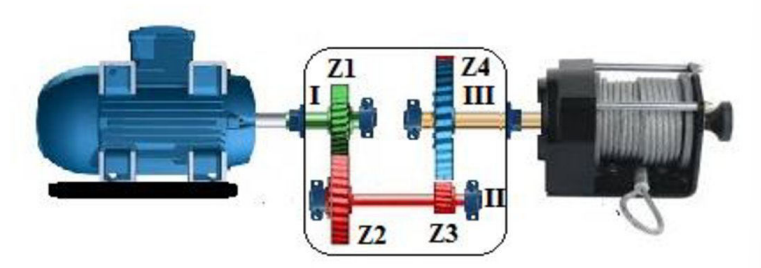

A figura representa um sistema de transmissão utilizado em um elevador de passageiros; cada eixo da caixa de transmissão é sustentado por um par de mancais cujo rendimento do par é de 99% e o rendimento de cada par de engrenagens é de 96%. Sendo a potência útil no eixo Ill igual a 1140 W, qual é a potência no eixo Il levando-se em conta todos os rendimentos apresentados?

Observe a imagem a seguir:

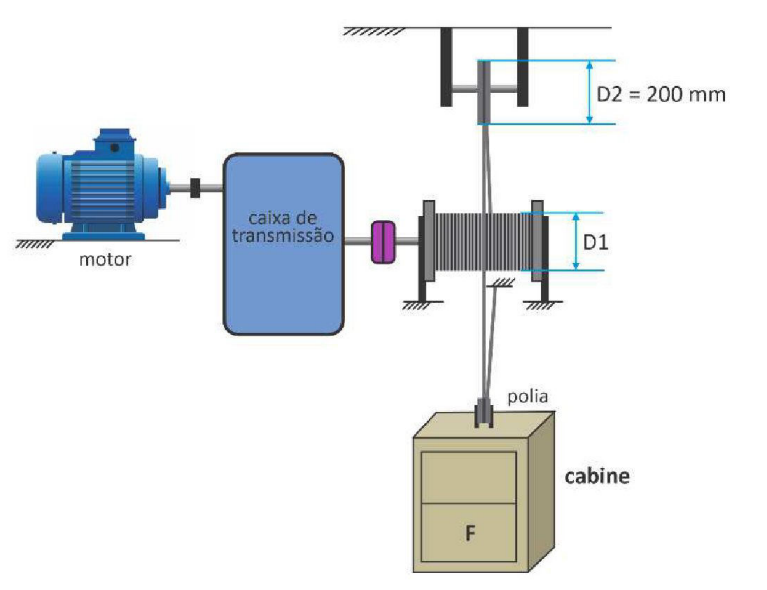

Um elevador do tipo monta-carga é utilizado em um hospital no transporte de materiais de uso médico entre 3 andares, deslocando-se do almoxarifado às salas de farmácia. A capacidade de carga F é de no máximo 2500 N, cada andar tem uma altura de 3 me a porta de acesso do elevador está a 1 m de altura. Considerando a figura apresentada, verifica-se o uso de polias e que o tambor do cabo de aço D1 tem um diâmetro de 0,4 m, sendo a velocidade de subida Vs da cabine igual a 0,25 m/s. Qual é a rotação do eixo do tambor (nt) utilizado neste sistema?

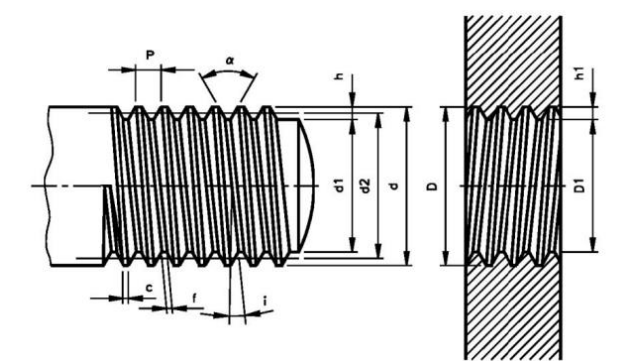

Analise o desenho técnico da Figura 5:

Figura 5

P, d1 e h1 se referem, respectivamente, a:

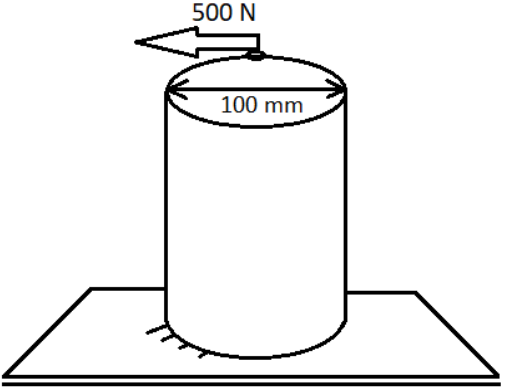

Considere um cilindro de seção circular engastado na base e com uma força aplicada perpendicularmente ao eixo, conforme apresentado na Figura 1 abaixo.

Figura 1

Sendo o diâmetro do cilindro de 100 mm e a força aplicada de 500 N, qual será o torque resultante? Considere o módulo de cisalhamento do aço como 80 GPa.

O rebite é um elemento projetado para a união permanente de duas peças mecânicas e sua fixação envolve aplicação de esforço mecânico para deformação plástica do seu corpo.

A rigidez de uma mola helicoidal utilizada na suspensão de um veículo de passeio depende de seu diâmetro nominal, do diâmetro do arame, do número de espiras e do módulo de elasticidade transversal do material do arame.

Diante disso, ao se cortar uma mola, diminuindo-se seu comprimento, sua(seu)

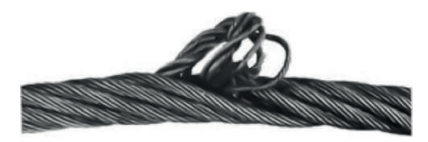

Alma saltada é uma característica causada pelo alívio repentino de tensão do cabo de aço, provocando um desequilíbrio de tensão entre as pernas, impedindo a continuidade de uso deste.

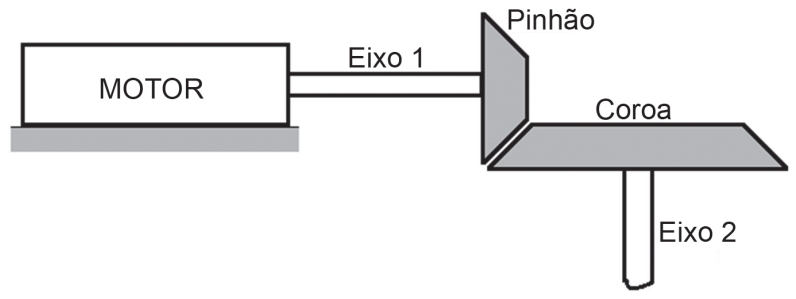

O eixo 1 da transmissão de movimento realizada por um par de engrenagens cônicas gira a 1.800 rpm para acionar o eixo 2 que demanda um torque de 120 N•m.

Considerando-se que o pinhão possui 30 dentes, e a coroa, 60 dentes, a potência mínima necessária ao motor, expressa em watts, é de

Uma polia está acoplada ao eixo de um motor que gira a 1740rpm. O diâmetro da polia é 150mm. A velocidade periférica da polia é:

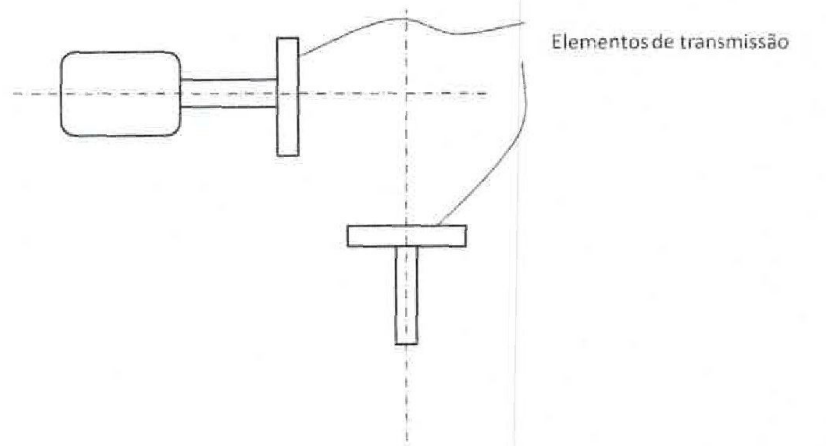

Examine a figura abaixo.

Deseja-se projetar uma transmissão de rotação entre dois eixos, conforme a figura acima. Assim, assinale a opção que apresenta elementos de transmissão que podem ser utilizados como solução para essa aplicação.

A folga de um rolamento é o espaço entre os elementos rolantes e as pistas do rolamento.

A limpeza das máquinas industriais não é uma preocupação importante, uma vez que a sujeira e os resíduos não prejudicam significativamente o funcionamento das máquinas.

A, B, C e D correspondem, respectivamente, ao passo, ao diâmetro externo, à raiz e à crista.

O avanço do parafuso, ou seja, o comprimento da rosca do parafuso, é representado por E.

Os pares cinemáticos são os elementos mecânicos que permitem a conexão entre dois corpos em movimento, transmitindo forças e movimentos. Relacione a classificação com as características destes pares e marque a opção que apresenta a sequência correta.

I. Pares prismáticos

II. Pares de revolução

III. Pares cilíndricos

IV. Pares esféricos

( ) transmitem movimento linear e de rotação.

( ) transmitem movimento linear e impedem o movimento de rotação.

( ) permitem o movimento de rotação e impedem o movimento linear.

( ) permitem movimentos complexos em todas as direções.
