Questões de Concurso sobre Elementos de Máquinas

Correlacione os tipos de mancais de rolamentos às suas principais características e assinale a opção correta.

TIPOS

I- Rolamento fixo de uma carreira de esferas

II- Rolamento axial de esferas com escora simples

III- Rolamento de rolos esféricos

IV- Rolamento de Agulha

V- Rolamento autocompensador de esferas

CARACTERÍSTICAS

( ) Indicado para aplicações com alta capacidade de carga radial e pequenas compensações de alinhamento.

( ) Devido à sua versatilidade e custo reduzido, é amplamente utilizado,

( ) Indicado para construções compactas e extremamente leves.

( ) Indicado para desalinhamentos das flexões do eixo ou deformação da caixa.

( ) Indicado para carga axial em um único sentido, não suporta carga radial.

Considerando que, em elementos de máquinas, eixos e árvores são componentes usados para transmitir movimento e força, assinale a opção correta.

Para escolher o tipo de rolamento a ser utilizado na construção mecânica, torna-se indispensável conhecer o tipo de solicitação que vai atuar no rolamento. Nesse sentido, marque a alternativa CORRETA referente aos três tipos de solicitações.

Numa instalação de bombas foi verificado que a bomba, após acionada, sobrecarrega o motor. Na sequência são listadas possíveis causas para este acontecimento, exceto:

A interligação entre a potência gerada pelo motor até as rodas de tração do veículo é realizada pelo sistema de:

Com relação às transmissões por engrenagens, por correntes e por correias, julgue os itens a seguir.

I A principal característica de uma transmissão por correntes é a possibilidade de a relação de transmissão ser constante sob qualquer condição de esforço transmitido.

II As transmissões por correias e por correntes são empregadas quando se deseja transmitir potência entre eixos separados por distâncias relativamente grandes.

III Quando comparadas às transmissões por correia e por corrente, as transmissões por engrenagem possuem maior eficiência.

Assinale a opção correta.

Acerca das roscas normalizadas utilizadas na construção de máquinas, assinale a opção que apresenta as roscas que são empregadas nos parafusos de fixação.

Se, no caso de duas engrenagens cilíndricas de dentes retos acopladas perfeitamente para a transmissão de movimento em diferentes eixos, uma engrenagem com raio primitivo igual a 10 cm tiver velocidade angular de 20 rpm (rotações por minuto), então a outra engrenagem, com raio primitivo de 20 cm, terá velocidade angular de 10 rpm.

Os elementos de transmissão flexíveis são elementos de máquinas difundido na área industrial. Assim, verifique abaixo quais as opções são verdadeiras (V) ou falsas (F).

As afirmativas são, respectivamente,

Para transmitir potência de um eixo para outro, alguns dos elementos mais antigos e mais usados são as correias e as polias. Frequentemente esses elementos são utilizados como substitutos de engrenagens, mancais ou outros dispositivos relativamente rígidos de transmissão de potência, simplificando o projeto de uma máquina. As transmissões por correias e polias apresentam as seguintes características:

I. Possuem alto custo inicial.

II. Alto coeficiente de atrito.

III. Baixa resistência ao desgaste e funcionamento silencioso.

IV. São flexíveis, elásticas e adequadas para grandes distâncias entre centros.

Está CORRETO apenas o que se afirma em:

Um engenheiro deseja selecionar rolamentos para operar nas condições indicadas a seguir.

1. Carga com magnitude leve.

2. Atuação de cargas axiais e radiais, com predomínio de cargas radiais.

3. Funcionamento silencioso.

Nessas condições, a melhor opção seria o uso de rolamentos

Um mecânico precisa ajustar o torque de um parafuso usando uma chave torqueadora cuja escala está em Newton-metros (Nm). Se a especificação do torque necessário for de 50 libra-pé, qual é o valor aproximado que deve ser ajustado na chave torqueadora, em Newton-metros?

No dimensionamento de um componente de máquina, um fator de segurança 2 adotado contra a possibilidade de falha por fratura frágil significa que as tensões elásticas admissíveis não devem exceder metade da resistência ao escoamento do material.

Alguns dos vários tipos de mancais padronizados de rolos disponíveis são mostrados na figura abaixo. Mancais de rolos retos carregam uma carga radial maior que mancais de esferas do mesmo tamanho por causa da maior área de contato.

Dos tipos de rolamentos, assinale a alternativa que representa (em sequência, de a até f) a ordem de descrição CORRETA dos tipos de rolamento.

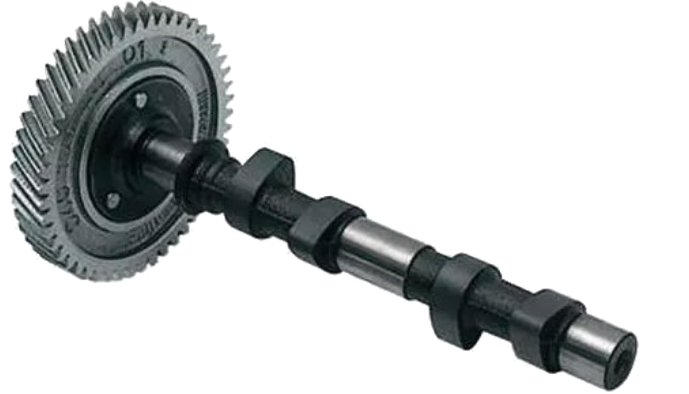

Um motor de combustão interna que funciona segundo o ciclo Diesel, em 4 tempos, possui diversos componentes móveis.

O componente mostrado na figura se denomina

A geometria dos dentes de uma engrenagem interfere na suavidade de seu funcionamento, no seu nível de ruído e na sua capacidade de carga.

Qual é a função principal de um elevador em um edifício comercial?

Um projetista está verificando se um dado conjunto parafuso/porca atende aos critérios de projeto em uma junta em que ele trabalhará tracionado. O parafuso é submetido a uma carga “P” de 30 kN. A pré-tração “F_i” no parafuso vale 120 kN. Consultando uma tabela de propriedades de parafusos, a área de tensão “A_t” do parafuso foi determinada como igual a 300 mm² , e, calculando-se a constante de rigidez da junção “C”, foi obtido o valor 0,3.

Se a tensão na carga de serviço é dada pela fórmula

onde 𝜎_𝑖 representa a carga devida à pré-tração, então a tensão na carga de serviço é:

Um par de engrenagens é formado por um pinhão de 16 dentes e uma coroa de 40 dentes. A distância entre os centros das engrenagens é de 10 polegadas.

Com esses dados, é correto concluir que o passo diametral “P” é igual a:

Uma correia é usada para transmitir uma potência de 18 kW a partir de uma engrenagem motora que gira a 1800 rpm. Considerando fatores de serviço e de potência que totalizam 1,5, o torque na polia motora é, aproximadamente: Dado: Considere π = 3.
