Questões de Concurso sobre Elementos de Máquinas

No projeto de um componente de máquina agrícola, existe a necessidade de união desmontável de duas peças submetidas a tensões elevadas de tração axial, cujas geometrias equivalem a barras metálicas de seção transversal quadrada. Nesse caso, a referida união será estabelecida de maneira mais adequada por meio

É possível usar duas engrenagens cilíndricas de dentes retos para fazer a transmissão de movimento entre dois eixos que se interceptam.

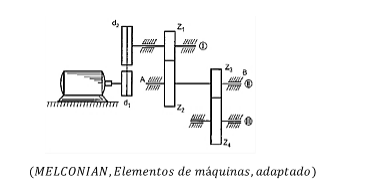

Para transmitir potência de uma árvore à outra, podemos utilizar conjuntos de engrenagens, conforme mostrado na figura.

Com relação à transmissão de potência, assinale a alternativa CORRETA.

As partes essenciais dos motores de quatro tempos são classificadas como: partes estacionárias (bloco, cárter e cabeçote), partes móveis (pistão, biela, eixo virabrequim, eixo de comando de válvulas, válvulas, conjunto de acionamento de válvulas, engrenagens e polias), bombas (bomba de óleo e de água), mancais e componentes de vedação (juntas, anéis e retentores). Quanto aos tipos de mancais, temos corretamente os

Observe a figura abaixo.

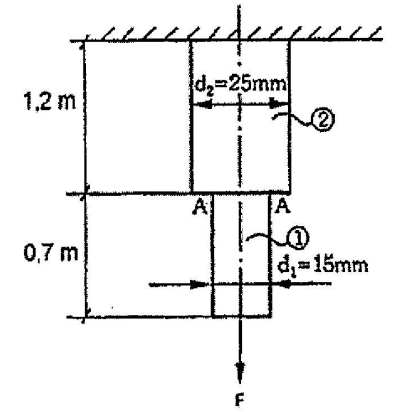

Na figura acima, duas barras de aço, 1 e 2, de seção reta circular, estão soldadas na seção AA. A carga de tração F que atua nas barras é de 5.400 N. Desprezando o peso próprio das barras, os alongamentos das barras 1 e 2, em mm, são respectiva e aproximadamente:

Dados:

E=210 GPa

$\pi$ =3,1415

Considere uma mola helicoidal com diâmetro médio de 60 mm e diâmetro do arame de 12 mm. O fator de Wahl para essa mala será correspondente a:

Analise a figura abaixo.

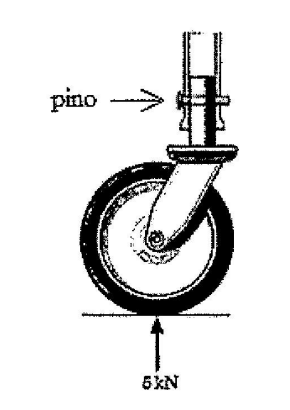

A roda de apoio em um andaime é mantida em posição na perna por meio de um pino de 4 mm de diâmetro. Despreze o atrito entre a perna interna do andaime e o tubo usado na roda e suponha que a roda esteja submetida a uma força normal de 5 kN. Assim, determine a tensão de cisalhamento média, em MPa, desenvolvida sobre o pino e assinale a opção correta.

Sabendo que um motor fornece um torque de 120 Nm, com uma rotação de 75 rpm, calcule a potência, em kW, fornecida no eixo e assinale a opção correta.

Dado: $\pi$ =3

Um motor de quatro cilindros possui uma cilindrada total de 3,8 litros e um diâmetro de cilindro de 9,98 cm. Assim, qual é o curso do pistão?

Dado: $\pi$ = 3,14

No projeto de molas helicoidais, a tensão é calculada superpondo tensões de cisalhamento direto e tensões devidas à torção, corrigidas por fatores que levam em conta, por exemplo, o efeito da curvatura do fio.

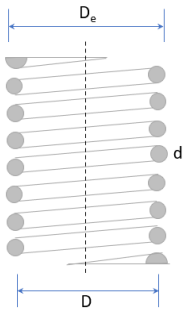

Para determinar alguns desses fatores, é fundamental determinar o índice da mola, que depende do diâmetro externo médio da mola “D” e do diâmetro do fio “d”, conforme mostrado na figura a seguir.

Considerando uma mola de diâmetro externo total D_e = 11 mm formada por um fio de diâmetro d = 1 mm, o índice da mola é:

A retroescavadeira é uma máquina multifuncional. Devido à sua estrutura, ela pode ser utilizada com os seguintes objetivos, EXCETO:

Algumas das propriedades buscadas em um material de mancal de deslizamento são suavidade relativa, resistência razoável, usinabilidade, lubricidade, resistência à temperatura e corrosão e, em alguns casos, porosidade. Um material de mancal deve ter, pelo menos, um terço da dureza do material que está se movendo em relação a ele, a fim de promover encravabilidade de partículas abrasivas. Pode-se citar alguns materiais utilizados em mancais de deslizamento:

1 – Bronze.

2 – Ferro fundido cinzento.

3 – Materiais sinterizados.

4 – Materiais não metálicos.

Características dos materiais de mancais de deslizamento:

( ) Oferecem a possibilidade de correr a seco se eles tiverem lubricidade suficiente. Oferecem coeficiente de atrito pequeno contra qualquer metal, mas têm resistência e temperatura de fusão baixas, as quais, combinadas com a condução de calor bem pobre, limitam as cargas e velocidades de operação.

( ) Material razoável para mancais quando correm um contra o outro a baixas velocidades. Também pode correr contra o aço se ambas as partes forem endurecidas e lubrificadas.

( ) A porosidade permite-lhes absorver uma quantidade significativa de lubrificante e mantê-lo pelo efeito de capilaridade, desprendendo-o no mancal quando aquecido.

( ) Tem boa resistência, usinabilidade e resistência à corrosão, correndo bem contra as ligas ferrosas quando lubrificado. Podem suportar a lubrificação de contorno e podem suportar cargas elevadas e altas temperaturas.

Assinale a alternativa que descreve CORRETAMENTE, de cima para baixo, as características do material de mancal:

Uma operação de mandrilhamento, a ser realizada em um único passe, deve aumentar o diâmetro de um furo de 90mm para 100mm. Considere que a referida operação possui um avanço de 0,1mm/rev e uma velocidade de corte de 628m/min.

Adotando 𝜋 = 3,14, assinale a opção que apresenta corretamente a profundidade de corte, em mm, a velocidade de avanço, em mm/min e a área da seção transversal do cavaco, em mm², respectivamente.

Entre os principais tipos de chavetas, destacam-se as chavetas paralela, de cunha e Woodruff. A respeito do emprego dessas chavetas, assinale a opção correta.

Numa montagem experimental específica, foi necessária a colocação de um mancal que estará permanentemente em contato com água. A graxa indicada para essa aplicação é a base de sabão de

O módulo de engrenagem descreve as dimensões de uma engrenagem cilíndrica de dentes retos, sendo a base do dimensionamento de engrenagens no sistema internacional. Nesse sentido, qual o módulo de uma engrenagem cilíndrica de dentes retos que possui um diâmetro primitivo de 120 mm e um total de 24 dentes?

Dois eixos paralelos conectados por correia aberta não reversível têm o mesmo sentido de movimento de rotação.

Uma broca helicoidal é definida pela sua geometria. Os ângulos da broca estão relacionados ao material a ser usinado. O ângulo representado na figura abaixo é o de

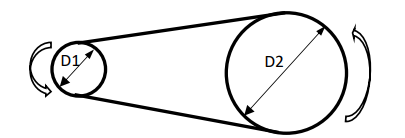

Considere a transmissão de movimento entre as duas polias da figura abaixo. Desprezando-se a espessura e o escorregamento da correia, qual deve ser o diâmetro da polia 2 para uma relação de transmissão de 5:1 (a cada 5 voltas da polia 1 a polia 2 realiza 1 volta) se o diâmetro da polia 1 for 50 mm?

Assinale a alternativa correta.

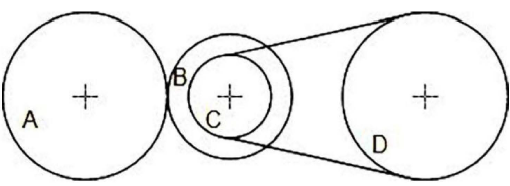

O seguinte redutor de velocidades utiliza de uma combinação de um par engrenado entre A e B, e uma transmissão por correias entre C e D. A engrenagem B e a polia Cestão no mesmo eixo-árvore e, portanto, são solidárias.

Considere que: n_A = 1000 rpm, Z_A = 40 dentes, Z_B = 25 dentes, d_c = 40 mm e d_D = 100 mm. As engrenagens têm módulo m = 2,5 mm.

Se o sentido de rotação da engrenagem A é horário, determine a rotação e o sentido da polia D, respectivamente.
