Questões de Concurso sobre Elementos de Máquinas

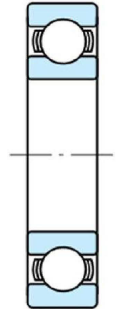

Rolamentos são elementos de apoio cuja função é permitir o movimento rotativo entre dois ou mais componentes, reduzindo o atrito entre eles. Esses componentes podem ser polias, eixos, mancais, entre outros. Marque a alternativa que identifica o rolamento mostrado na figura a seguir.

Fonte: NSK. Catálogo Geral de Rolamentos. Disponível em: https://www. nsk.eom.br/catalogogeral.htm. Acesso em: 6 ago. 2024.

Os elementos de máquinas são cruciais para a funcionabilidade de equipamentos destinados à área da mecânica industrial. Eles podem estar presentes em aplicações que exigem transmissão de torque, potência ou fixação de peças ou componentes.

Em relação aos elementos de máquinas, pode-se afirmar que:

De forma geral, sem levar em conta a forma ou a configuração, quando duas partes possuem movimento relativo entre si, elas podem constituir um mancal. Os mancais usados como elementos de máquinas podem ser de deslizamento ou de rolamento.

Em relação aos elementos de máquinas denominados mancais, pode-se afirmar que:

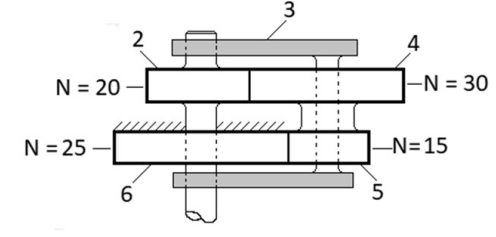

Considere que a figura a seguir ilustre a configuração de um trem de engrenagens planetárias, no qual: a engrenagem 2 seja chavetada ao seu eixo e gire a 240 rpm no sentido horário; as engrenagens 4 e 5 sejam engrenagens planetas conectadas coaxialmente, mas livres para girar em torno do eixo que liga o braço 3; e a engrenagem 6 seja estacionária. Nessa situação, o braço 3 girará no sentido horário a uma velocidade inferior a 100 rpm.

Engrenagens são elementos empregados para a transmissão de torque e velocidade angular, possuindo aplicações diversas no campo da mecânica. Desde a história antiga há menção de algum tipo de engrenagem empregado em dispositivos construídos pelo ser humano. Com relação às engrenagens podem ser feitas afirmações como as que seguem.

Assinale a afirmativa incorreta em relação às engrenagens.

Na indústria de fixação, um dos materiais mais usados para a fabricação dos parafusos Allen, também conhecidos como parafusos de cabeça cilíndrica com sextavado interno, é o latão, dada sua excelente resistência à corrosão e alta resistência mecânica.

Um veículo de passeio leve é dotado de um motor com torque de 18kgf.m.

Sabendo que a eficiência do sistema de transmissão desse motor é 0,50 e que a relação de transmissão total vale 10,0, a força trativa instantânea, considerando o raio do pneu trativo de 0,3m, vale,

As variáveis que aparecem nos projetos de mancais de deslizamento podem ser separadas em dois grupos. No primeiro grupo, estão as variáveis que estão sob o controle do projetista. No segundo grupo, estão as variáveis dependentes, as quais o projetista não pode controlar, exceto indiretamente, alternando uma ou mais variáveis do primeiro grupo.

Com base nessas informações, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.

( ) As variáveis do primeiro grupo são: viscosidade, carga por unidade de área projetada no mancal, frequência do eixo, dimensões do mancal e eixo.

( ) As variáveis do segundo grupo são: coeficiente de atrito, elevação da temperatura, fluxo de lubrificante, espessura mínima do lubrificante.

( ) As variáveis do primeiro grupo são: viscosidade, elevação da temperatura, frequência do eixo, espessura mínima do lubrificante.

( ) As variáveis do segundo grupo são: coeficiente de atrito, carga por unidade de área projetada no mancal, frequência do eixo, espessura mínima do lubrificante.

A sequência correta é

Uma maneira de transmitir potência pode ser desenvolvida por meio de uma polia motora e de uma polia movida, ou múltipla, quando existem polias intermediárias com diâmetros diferentes.

Considerando a transmissão mostrada na figura acima, em que temos a relação de transmissão 𝑖 = 𝑑₁⁄𝑑₃, analise as condições:

I. Para reduzir a velocidade na transmissão, a polia movida deve ser menor que a polia motora.

II. Para aumentar a velocidade na transmissão, a polia movida deve ser menor que a polia motora.

III. Para aumentar a velocidade na transmissão, a polia movida deve ser maior que a polia motora.

IV. Para reduzir a velocidade na transmissão, a polia movida deve ser maior que a polia motora.

V. Para reduzir a velocidade na transmissão, a polia motora deve ser menor que a polia movida.

Está CORRETO apenas o que se afirmar em:

No sistema de transmissão por polias a seguir, as polias identificadas pelos números de 1 a 4 têm diâmetros iguais a 100 mm, 200 mm, 150 mm e 300 mm, respectivamente. A polia 1 gira a 3.600 rpm.

Com base nessas informações, é correto afirmar que a polia 4 gira a

Considere a figura abaixo.

A transmissão por correias apresentada na figura acima representa um motor à combustão interna que aciona simultaneamente o alternador e a bomba d'água. Sendo a rotação do motor de 4000 rpm, a relação de transmissão entre o motor e a bomba d'água e a velocidade angular do alternador em rad/s são, respectivamente:

Dentre os diversos tipos de molas existentes, qual substitui a mola helicoidal quando há pouco espaço?

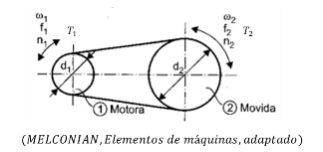

Numa transmissão de potência (Figura abaixo), a relação de transmissão é a relação entre os parâmetros de movimento circular, como a velocidade angular (w), a frequência (f), o número de voltas das polias (n) numa unidade de tempo, o torque (T) e os seus diâmetros (d). A velocidade periférica (V) é a mesma para as duas rodas.

A relação de transmissão pode ser calculada pelas expressões:

I. 𝑖 = 𝑑₂⁄𝑑₁

II. 𝑖 = 𝑤₂⁄𝑤₁

III. 𝑖 = 𝑓₁⁄𝑓₂

IV. 𝑖 = 𝑛₁⁄𝑛₂

V. 𝑖 = 𝑇₁⁄𝑇₂

Está CORRETO apenas o que se afirmar em:

Assinale a alternativa que menciona uma informação irrelevante para o dimensionamento das transmissões por correia em "V":

Em uma operação de usinagem, a força de corte é de 1200N, a velocidade de rotação da peça é de 2500 rpm e o raio da peça é de 60mm.

Admitindo um rendimento de 60% e considerando 𝜋 = 3,14, a potência do motor, em kW, é

Sobre os acoplamentos elásticos com buchas amortecedoras de borracha nitrílica, é INCORRETO afirmar que:

Dentro da indústria são encontrados diversos maquinários onde as montagens de suas carcaças são realizadas por elementos próprios de união, denominados elementos de fixação. Os elementos a seguir considerados de fixação permanentes são:

Os elementos de máquinas podem ser classificados em cinco grandes grupos: Elementos de fixação, de apoio, elásticos, transmissão e vedação. A chaveta é considerada um elemento que adentra em dois grupos distintos, que são:

Ao analisar um soprador que opera em uma estação de tratamento de efluentes, observou-se que havia escorregamento entre correia e polias do sistema de transmissão, impactando na vazão do soprador. Considerando que não foram detectados desgastes no conjunto de transmissão e que a correia foi corretamente tensionada, espera-se que a rotação do soprador

A engrenagem de dente reto, que pode ser fabricada utilizando-se uma fresa módulo de módulo igual a 2 mm, é aquela com diâmetro e número de dentes igual a
