Questões de Concurso sobre Elementos de Máquinas

A ferramenta apresentada na imagem ao lado é conhecida como:

As chavetas são elementos de máquinas responsáveis pela transmissão de torque nos equipamentos mecânicos. Elas impedem o deslizamento relativo entre o cubo e o eixo. As chavetas precisam ser dimensionadas quanto ao esmagamento e quanto ao cisalhamento.

Dados:

Diâmetro do eixo: 50 mm

Tensão limite de cisalhamento do material da chaveta: 120 MPa

Coeficiente de segurança: 2

Para o esquema mostrado na figura, qual deve ser a largura mínima da chaveta para suportar o torque de 240 Nm aplicado no eixo sem cisalhar?

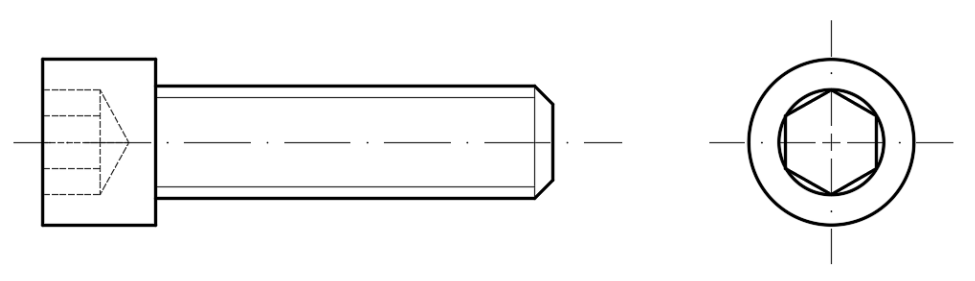

Qual é o CORRETO tipo de ferramenta que deve ser utilizado para apertar um parafuso cuja cabeça tem o formato da figura abaixo?

Os materiais aeronáuticos são geralmente identificados pela organização que os originou. Sobre o diâmetro do parafuso padrão Air Force-Navy, cujo Número da Parte (Part Number) é AN4DD5A, marque a alternativa CORRETA:

O sentido de rotação das polias pode ser invertido, fazendo com que um eixo gire no sentido horário e o outro, no sentido anti-horário, colocando-se a correia na posição cruzada.

Um sistema de transmissão é composto por duas polias conectadas por uma correia. A polia 1 apresenta diâmetro de 150 milímetros e gira a 450 rotações por minuto. A polia 2 possui diâmetro de 50 milímetros sendo que a correia que conecta as duas polias apresenta escorregamento nulo. Analise as afirmativas abaixo.

I. A velocidade angular das polias são iguais.

II. A velocidade linear das polias são iguais.

III. A rotação da polia 1 é o triplo da polia 2.

Estão corretas as afirmativas:

Considere um conjunto cilindro-pistão a uma pressão inicial de 500 kPa, com volume inicial de 0,5 m³ e volume final de 0,6 m³. Qual é o trabalho para o processo de expansão cuja relação entre pressão e volume é dada por PV^1,5= k?

Qual é a função principal de um mancal em um sistema de máquinas ou equipamentos mecânicos?

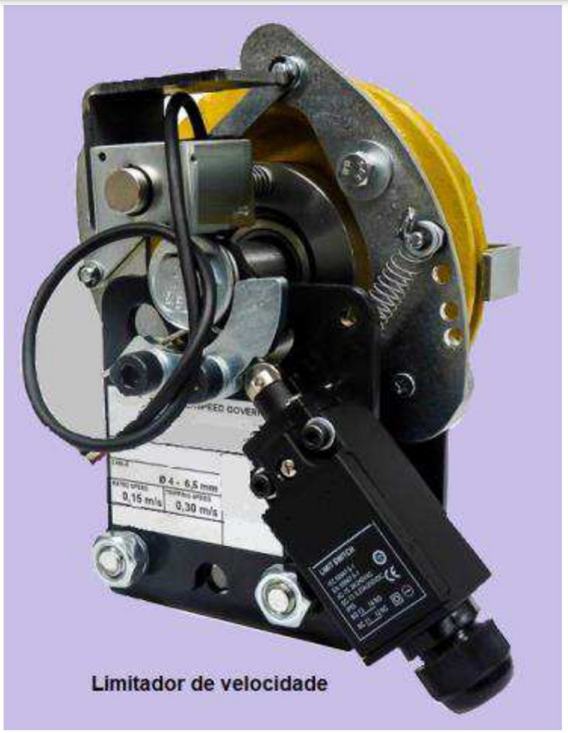

Os elevadores de passageiros utilizam sistemas de proteção para garantir a segurança. O sistema do freio de segurança mecânico utiliza um limitador de velocidade composto por: uma polia principal, um cabo de aço e uma polia tensora. Ele monitora constantemente a velocidade de viagem do elevador e quando a velocidade ultrapassa um limite pré-estabelecido, o dispositivo aciona mecanicamente o freio de segurança. O limitador de velocidade mostrado na figura a seguir, atua automaticamente quando a cabine ultrapassa a velocidade pré-determinada.

Quando este tipo de limitador de velocidade é acionado ele atua no

As engrenagens, também chamadas rodas dentadas, são elementos básicos na transmissão de potência entre árvores. Neste contexto, assinale a alternativa INCORRETA:

Em relação aos tipos e principais aplicações dos rolamentos empregados em máquinas e equipamentos mecânicos, assinale a alternativa correta:

Qual é a pressão aproximada exercida por um pistão de seção circular de 400 mm de diâmetro ao aplicar uma força de 50 N?

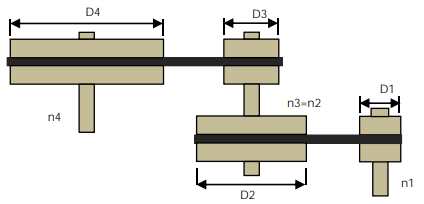

Os conjuntos formados por polias e correias e os formados por engrenagens são responsáveis pela transmissão da velocidade do motor em diversas máquinas empregadas na indústria. No sistema de transmissão por quatro polias representado a seguir, o eixo motor desenvolve velocidade n1 = 1500 rpm. Os diâmetros das polias medem: D1 = 150 mm, D2 = 300 mm, D3 = 100 mm e D4 = 500 mm.

Com base nos dados, determine a velocidade final n4 do sistema, em rpm.

Qual dos elementos a seguir NÃO é comumente encontrado em uma máquina rotativa?

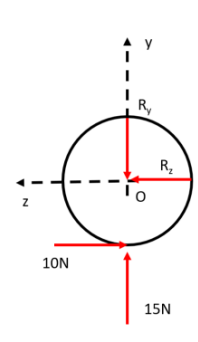

Após executar a análise cinemática de um conjunto de engrenagens e de ter iniciado a análise cinética, um engenheiro conclui que, num dado instante de tempo, a engrenagem movida apresenta o diagrama de corpo livre mostrado na figura abaixo.

Sabendo-se que a engrenagem tem eixo de giro passando pelo ponto O, diâmetro primitivo igual a 20 cm, massa igual a 20 kg, inércia rotacional de 0,2 kg.m² e pode girar livremente, a aceleração angular dessa engrenagem vale:

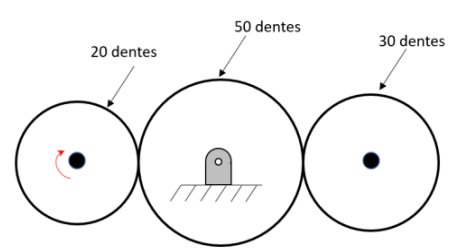

Em um conjunto de três engrenagens com centros alinhados, as três engrenagens giram com velocidades constantes. Nesse conjunto, a engrenagem da esquerda possui 20 dentes, enquanto as engrenagens do centro e da direita possuem 50 e 30 dentes, respectivamente.

A engrenagem da esquerda transmite para a engrenagem central uma potência de 2,4 kW, girando a 1800 rpm. A engrenagem central gira livremente, e a engrenagem da direita está conectada a um eixo.

Se as três engrenagens tiverem dentes cortados segundo o sistema de 20^o de profundidade completa, com módulo igual a 2 mm, o torque que a engrenagem da direita transmitirá ao seu eixo vale:

No dimensionamento de um eixo suportado por mancais, um engenheiro deseja obter confiabilidade de 90% para o conjunto formado por dois mancais.

Se ambos os mancais devem possuir o mesmo grau de confiabilidade, esse grau é de, aproximadamente:

Conforme a norma americana ASTM D 610, a intensa presença de corrosão, de tinta sem aderência e de formação severa de corrosão por pits e alvéolos nas superfícies de aço pintadas correspondem ao grau de intemperismo

Engrenagens helicoidais com dentes encaixados são mais silenciosas em comparação com as de dentes retos.

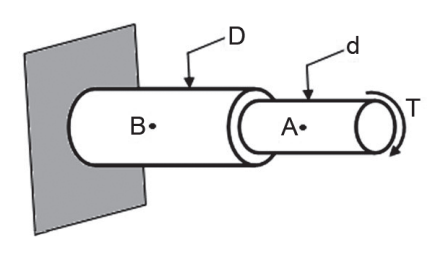

Um eixo maciço possui dois trechos com diâmetros D e d, conforme representado na Figura. A tensão cisalhante máxima devida à torção é calculada pela expressão $\tau$ = TR/J, onde J é o momento polar da seção transversal (J = π.R⁴/2).

Considere que o eixo está sob ação do torque T, e seus diâmetros estão na relação D/d = 1,2.

A relação entre as tensões cisalhantes $\tau$_A/$\tau$_B, atuantes nas superfícies dos dois trechos do eixo, nos pontos A e B, é
