Questões de Concurso sobre Modelagem Estática e Dinâmica

Para calcular o momento fletor em viga submetida a cargas distribuídas, o método utilizado é o de

Analise o desenho

Um perfil quadrado de aço A36 e tensão admissível de 200 MPa, submetida ao esforço de tração, precisa resistir à carga F de 51,6 KN.

Com base na área da seção transversal, a espessura do material que mais se aproxima do necessário é

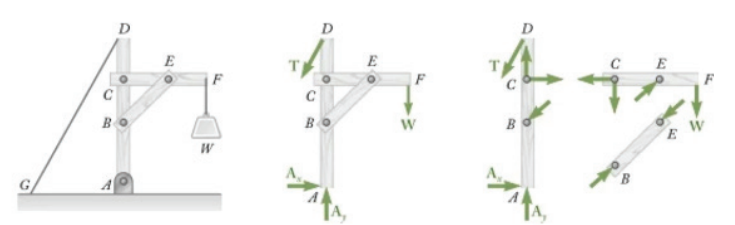

A figura ilustra um guindaste com três vigas, AD, CF e BE, ligadas por pinos sem atrito.

BEER, Ferdinand Pierre et. al. Mecânica Vetorial para Engenheiros, 2019

Considerando essa figura, analise as afirmativas a seguir:

I - As componentes da força DB exercida sobre o ponto C se anulam pela 3ª Lei de Newton.

II - A força exercida por BE sobre o ponto E de CF é igual e oposta à força exercida por CF sobre BE.

III - As componentes da força exercida por CF sobre o ponto C de AD são iguais e opostas às componentes da força exercida por AD sobre CF.

IV - A força exercida pela barra BE sobre o ponto B da barra AD é igual e oposta à força exercida no mesmo ponto da barra BE pela barra AD.

Estão corretas apenas as afirmativas:

Analise o guincho girafa representado na figura.

O braço é movido por um pistão e gira em torno do ponto de articulação para levantar uma massa M. Na figura, o braço encontra-se na posição horizontal, sendo L = 2,0 m e d = 0,4 m. Despreze o peso do braço. O módulo da força F em Newton exercida pelo pistão para equilibrar uma massa M = 200 kg vale, aproximadamente,

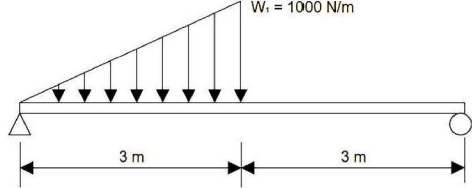

Analise a figura que representa uma laje

MELCONIAN, Sarkis. Mecânica Técnica e Resistência dos Materiais - 20ª Edição Revisada. 20th ed. Rio de Janeiro: Érica, 2018. Acesso em: 12 nov. 2024.

A resultante da carga distribuída nos apoios A e B dessa laje, expressa em (N), é:

O perfil metálico utilizado em vigas e colunas devido à sua maior resistência e eficiência estrutural é o

Se a força aplicada a um corpo com 8 kg varia com o tempo conforme o gráfico a seguir, então, nessa situação, a velocidade do corpo em t = 4,5 s é superior a 2 m/s.

Se, conforme ilustra a figura seguinte, uma bola de boliche de raio r e massa m está rolando com velocidade v sobre uma superfície, então, considerando que o raio de giração de uma esfera é $\sqrt{\frac{2}{5}}\cdot r$, a energia cinética E_c da bola é $E_c=\frac{2}{5}m\cdot v^2$.

Considerando-se os sistemas (A), (B) e (C), ilustrados na figura precedente, e assumindo-se que pequenos deslocamentos podem ocorrer apenas na direção em que as molas são distendidas e(ou) comprimidas, é correto afirmar que os referidos sistemas

Uma força vertical de 900 N é aplicada na extremidade de uma alavanca que está ligada ao eixo em O, conforme a imagem a seguir.

O valor do momento em O gerado pela força aplicada em A é de:

Seja uma viga isostática biapoiada de vão L cujo momento de inércia está representado pela letra J e o seu módulo de elasticidade longitudinal pela letra E. Sabendo-se que essa viga está submetida somente ao seu peso próprio p, a sua flecha máxima será dada por

Ao analisar os esforços em uma viga engastada (apoio fixo) em uma das suas extremidades e submetida ao carregamento constante distribuído linearmente do seu próprio peso, é incorreto afirmar.

O grifo da figura a seguir é utilizado para rosquear um tubo a uma luva. Com base nos dados apresentados a intensidade da força F exercida pelo grifo no tubo é de aproximadamente ______.

Assinale a alternativa que preencha corretamente a lacuna.

Um mecanismo do tipo biela-manivela pode converter movimento rotativo em movimento linear, mas não pode realizar o oposto, ou seja, converter movimento linear em movimento rotativo.

Constata-se que uma viga simplesmente apoiada com seção transversal quadrada de 10 mm x 10 mm e comprimento de 1,5 metros, que suporta uma massa de 2,5 kg em seu ponto médio, tem uma frequência natural de vibração transversal de 30 rad/s. Desprezando o peso próprio da viga, assinale a alternativa correta que corresponde ao valor da rigidez da viga.

Na situação do diagrama precedente, a reação vertical no ponto B é igual a

Um motor (M), com massa de 20 kg, está montado na extremidade de uma viga horizontal de massa desprezível. Este motor contém um desbalanceamento tal que pode ser aproximado como uma massa desbalanceada com 5 kg e localizada a 120 mm do eixo de rotação. Com o motor desligado, a deflexão observada na extremidade da viga é de 25 mm. Determine a amplitude da vibração do motor, em milímetros, no regime permanente, quando sua velocidade angular é de 10 rad/s. A amplitude da vibração é dada por: C = (F / k) / [1 - (ω / ω_n)²], onde F é a amplitude da força de excitação, k é a rigidez da estrutura, ω é a velocidade angular da excitação e ω_n é a frequência natural da estrutura. Utilize g = 10 m/s².

Para a estrutura a seguir, determine a magnitude da reação de apoio do rolete:

Considerando a teoria do voo, uma aeronave em voo é influenciada pela ação de quatro forças. Assinale a alternativa que representa essas forças.

O elemento de tensão na figura a seguir mostra as tensões atuantes no ponto C, que equivalem a ${\sigma }_x=-\frac{4P}{\pi D^2}-\frac{32FL}{\pi D^3}$ e ${\tau }_{xz}=\frac{16T}{\pi D^3}.$
