Questões de Concurso sobre Máquinas de Fluxo

Considerando-se a convenção de Betz para o triângulo de velocidades de máquinas de fluxo, os ângulos α4 e β4 estão definidos com a geometria das pás do rotor.

Uma máquina de fluxo pode ser classificada segundo a direção do escoamento. Relacione os desenhos com as respectivas classificações e assinale a opção que apresenta a sequência correta.

I- Radiais

II- Mistas

III-Axiais

( )

( )

( )

O nível de energia (ou carga) do fluido a montante de uma bomba (NPSH disponível), se insuficiente, pode provocar a ocorrência do fenômeno da “cavitação”, que é extremamente prejudicial à bomba. A propriedade do fluido associada à cavitação é

Os profissionais de montagem de máquinas rotativas, que possuem conhecimento em alinhamento de máquinas, devem conhecer sobre a aplicabilidade dos principais instrumentos de medição a serem utilizados no processo de alinhamento. O instrumento de medição e as direções a serem medidas no alinhamento de máquinas são, respectivamente:

É importante conhecer a curva característica para o correto dimensionamento de uma bomba centrífuga. As curvas características são obtidas pelos fabricantes e traduzem o funcionamento das bombas em representações gráficas, contendo as alturas manométricas (H) e as vazões (Q). Na figura abaixo, a altura manométrica varia muito pouco com a vazão. Está figura a representa uma curva característica de qual tipo?

Acoplamento é um conjunto mecânico, constituído de elementos de máquinas, empregado na transmissão de movimento de rotação entre duas árvores ou eixo-árvores, conforme figura abaixo:

Emprega-se o acoplamento quando se deseja transmitir um momento de rotação de um eixo motor a outro elemento de máquina, situado coaxialmente (eixo comum) a ele. Também podem ser definidos como elementos de transmissão de máquinas, cujo objetivo é unir duas extremidades (eixos) de equipamentos distintos na transmissão de força.

Com relação aos acoplamentos, analise as afirmativas a seguir:

I. Absorver desalinhamento entre os eixos;

II. Absorver, parcialmente, choques em um dos eixos;

III. Amortecer vibrações torcionais.

Assinale

Com relação à associação em paralelo de bombas, analise as afirmativas a seguir:

I. A vazão é alterada.

II. A pressão é aumentada.

III. A altura manométrica é aumentada.

Assinale

Atuadores pneumáticos são mais adequados que os hidráulicos quando se deseja maior precisão de movimento e de posicionamento.

Considerando-se uma curva do sistema com relação quadrática entre a altura manométrica total e a vazão, sendo Q1 e Q2 as vazões obtidas pelo funcionamento isolado de cada bomba e Q3 a vazão da associação em paralelo dessas bombas, é correto afirmar que Q1 + Q2 > Q3.

O alinhamento é uma atividade de montagem que ocorre normalmente entre uma bomba e um elemento acionador (motor). Essa atividade exige o máximo de cuidado, pois constitui um pré-requisito ao perfeito funcionamento do equipamento. Entre os eixos da bomba e do elemento acionador (motor) é adicionado um elemento de máquina responsável pela união dos eixos. Esse componente é chamado de:

Em relação ao tipo de máquinas hidráulicas, coloque V(verdadeiro) ou F(falso) nas afirmativas abaixo e assinale a opção correta.

( ) Máquinas Motrizes - Transformam a energia mecânica em trabalho hidráulico, fornecido, geralmente, sob a forma de conjunto que determina um movimento praticamente uniforme.

( ) Máquinas Geratrizes - São aquelas que recebem trabalho mecânico, geralmente fornecido por uma máquina motriz, e o transformam em energia hidráulica, comunicando ao líquido um acréscimo de energia sob as formas de energia potencial de pressão e cinética.

( ) Máquinas Mistas -São dispositivos ou aparelhos mecânicos que modificam o estado de energia que o liquido possui, isto é: transformam a energia hidráulica sob uma forma em outra forma.

( ) Bombas Centrífugas Puras ou radiais - O liquido penetra no rotor paralelamente ao eixo, sendo dirigido pelas pás para a periferia, segundo trajetórias contidas em planos normais do eixo.

Observe a curva de uma associação de bombas.

A curva indicada $H_T$ é de uma

Bombas são dispositivos que atuam sobre fluidos (normalmente líquidos) cedendo-lhes energia, visando à sua utilização. As bombas podem ser classificadas em dois grandes grupos: as Bombas de Deslocamento Positivo e as Bombas Dinâmicas ou Cinéticas. Cada um desses grupos contempla diversas classes de equipamentos. Assinale a alternativa que apresente uma bomba de deslocamento positivo.

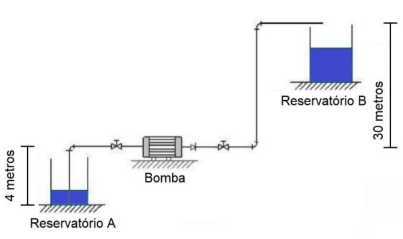

A seguinte figura apresenta uma bomba centrífuga, montada por engenheiros da Sanesul. Essa bomba possui a função de retirar água de um recipiente e inserir em outro, conforme ilustrado pelo projeto. O sistema é composto por válvulas globo e cotovelos de 90° de raio longo. Com base em seu conhecimento em máquinas de fluxo, é correto afirmar que

O anel de desgaste de bombas centrífugas tem a função de diminuir a recirculação de fluido no interior de bombas com rotor fechado.

Uma bomba centrífuga é usada para bombear água. A vazão de bombeamento é de 10 L/s. O fluido entra axialmente no rotor da bomba com uma velocidade constante. As especificações que um engenheiro tem da bomba são: diâmetro de entrada no rotor: 3 cm; diâmetro de saída do rotor: 10 cm; velocidade do rotor: 3000 rpm; velocidade de escoamento na saída do rotor 3 m/s. Considerando a 3 densidade da água 1g/cm , o torque no eixo do rotor, em N.m, é:

As máquinas de fluido são subdivididas em dois grupos: as máquinas de deslocamento positivo e as máquinas de fluxo.

Uma característica das máquinas de fluxo é:

Os refrigeradores estão entre as máquinas mais importantes para a economia moderna, pois peixes e carnes in natura duram apenas poucas horas sem refrigeração. A respeito do funcionamento das máquinas térmicas de refrigeração, assinale a afirmativa correta.

Em uma máquina de fluxo, o sistema formado por pás móveis, que giram com o eixo da máquina, onde a energia de pressão e/ou cinética é transformada em energia cinética e mecânica (ou vice-versa), é denominado:

Uma bomba centrífuga é usada para bombear 20,25 litros por segundo de água de um compartimento de um navio. A água entra no rotor da bomba radialmente com velocidade uniforme, cuja área de entrada tem diâmetro de 10 cm. Os dados do fabricante da bomba mostram que o diâmetro de saída do rotor é de 30 cm e que ele trabalha a 4200 rpm. Sabendo que a água sai com velocidade de 1,5 m/s com relação às pás, as quais são radiais na saída, considerando $\pi =3$, o valor da largura da saída do rotor é :
