Questões de Concurso sobre Máquinas de Fluxo

As bombas centrífugas de múltiplos estágios têm a finalidade de:

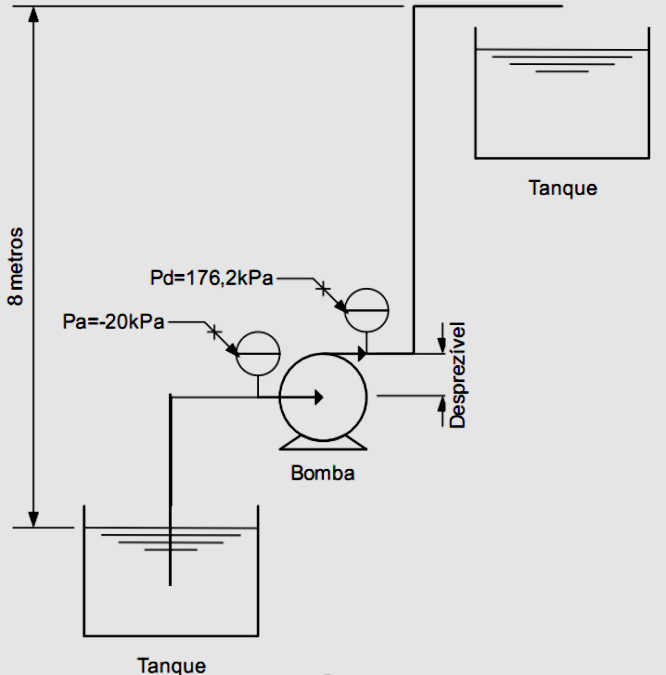

O sistema de bombeamento abaixo opera com água ($\gamma$=10000kg/m³), considerando que o diâmetro de sucção e recalque sejam iguais e a perda de carga desprezível, assinale a alternativa que indica a altura manométrica que a bomba deverá vencer:

As máquinas de fluxo geradoras, cujo escoamento do fluido ao passar pelo rotor é predominantemente na direção radial deste, são denominadas:

Certas máquinas de fluxo fornecem energia ao fluido de modo contínuo, ao passo que outras extraem energia continuamente do fluido. Analise a figura apresentada a seguir que mostra um componente de uma dessas máquinas de fluxo:

Pode-se afirmar que este componente é um(a):

O aumento inesperado na demanda e a ausência no mercado de bombas capazes de atender a certos critérios de vazão ou altura manométrica determinam o tipo de associação necessária. Considerando que a bomba A tem vazão B, potência do motor C e rendimento D, e que a bomba E apresenta vazão F, potência G e rendimento H, é correto afirmar que o rendimento global de uma configuração em paralelo entre as bombas A e E equivale a

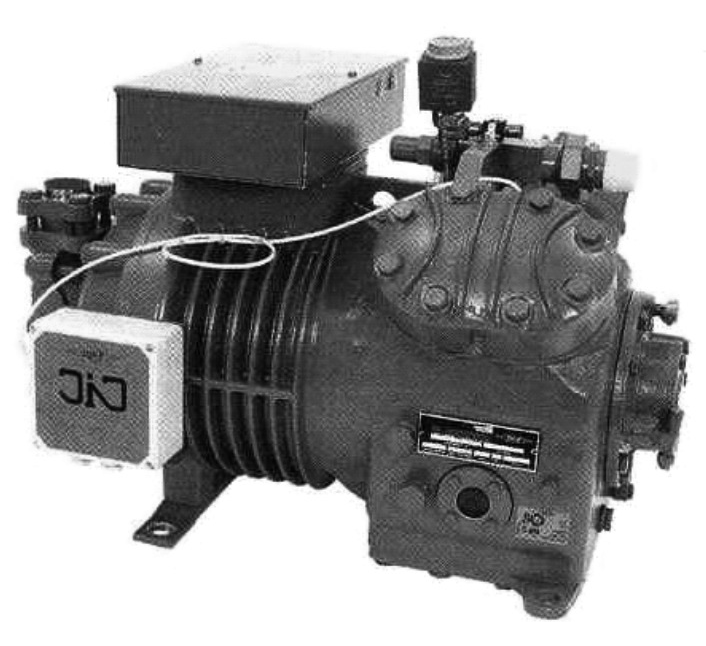

Observe o motocompressor alternativo de refrigeração mostrado na figura apresentada a seguir. Seus componentes internos (elétricos e mecânicos), encerrados em uma carcaça, podem ser acessados através da remoção de parafusos montados na carcaça, permitindo, assim, o reparo e/ou substituição de tais componentes.

Pode-se afirmar, então, que esse motocompressor é do tipo:

Com relação às turbobombas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) São caracterizadas por possuírem um órgão rotatório dotado de pás chamado rotor, que exerce sobre o líquido forças que resultam da aceleração que lhe imprime.

( ) A finalidade do rotor, também chamado recuperador, é comunicar à massa líquida aceleração, para que adquira energia potencial.

( ) No difusor é feita a transformação da maior parte da elevada energia cinética com o líquido que sai do rotor, em energia de pressão.

( ) Nas bombas hélico-centrífugas, o líquido penetra no rotor axialmente, saindo segundo um plano perpendicular ao eixo.

( ) Nas bombas propulsoras, as trajetórias das partículas líquidas, pela configuração que assumem as pás do rotor e as pás guias, começam paralelamente ao eixo e transformam em hélices cilíndricas. São projetadas segundo a teoria da sustentação.

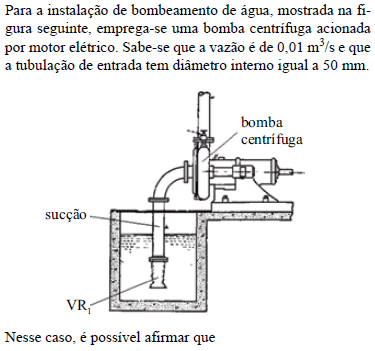

A bomba deve trabalhar afogada.

O rotor de uma bomba centrífuga gira a 1 200 rpm (127 rad/s) e a vazão de água por esse rotor é igual a 0,09 m³/s. As dimensões do rotor são 50 mm para o raio interno, 200 mm para o raio externo, e a altura das pás é tal que a área de passagem do fluído é igual a 0,06 m². O ângulo de saída do rotor é tal que sua tangente vale 0,75. O escoamento de entrada no rotor é puramente axial. Considerando esses dados, o valor da velocidade tangencial do fluído na saída do rotor é:

Um tubo de aço inoxidável AISI 304 com 20 mm de diâmetro interno e espessura de parede igual a 10 mm é recoberto com um isolante térmico. A espessura do isolante é igual a 10 mm. A temperatura interna do tubo, sabendo-se que no exterior do isolamento é igual a 100 ºC e que o fluxo de calor em regime permanente pela parede do tubo vale 700 W/m, é:
