Questões de Concurso sobre Máquinas de Fluxo

Uma motobomba especial será empregada em uma aplicação, onde a mesma utiliza como força motriz um motor trifásico indução de 5 hp (considere 1 hp ≅ 746 W), fator de potência 0,80, alimentado em rede trifásica estrela equilibrada, com tensão de linha 220 V (considere motor com rendimento de 100%, para a aplicação em questão). Sabendo que tal motor possui chave de manobra, de modo que possa operar na configuração estrela (Y) ou na configuração triângulo (Δ), nas condições impostas

Bombas centrífugas são equipamentos rotativos e que tem a função de transmitir líquidos de um ponto a outro, usando a força centrífuga de um rotor acionado por um motor elétrico ou uma turbina à vapor. Uma das principais vantagens:

O termo é usado para nomear máquinas que adicionam energia a vapores ou gases, como, por exemplo, a de vácuo, destinada a esgotar ar e gases de recipientes (vasos industriais, tanques, frascos de vidro de laboratório, entre outros), e a manual de ar, usada para encher pneumáticos, bolas de futebol, brinquedos, botes infláveis, etc. Esta descrição refere-se a:

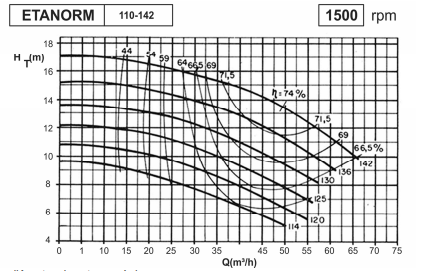

Deve-se especificar uma bomba centrífuga que atenderá as seguintes especificações operacionais de uma fábrica nacional: vazão requerida Q = 30 m³/h; altura manométrica total H_T = 14,4 m (já considerado as perdas de carga locais e distribuídas e desníveis na sucção e no recalque). A bomba trabalhará na rotação de 1.800 rpm. Os dados encontrados no catálogo de uma subsidiária do grupo situada na Europa (Bomba ETANORM 110-142) estão apresentados em curvas para rotação de 1.500 rpm, conforme se ilustra abaixo:

Nestas circunstâncias o diâmetro do rotor será de:

De acordo com a classificação das máquinas de fluxo, a máquina que é considerada uma turbomáquina hidráulica operatriz é:

Segundo o Hydraulic Institute (EUA), uma bomba hidráulica pode ser classificada pelo modo que realiza a transformação do trabalho em energia hidráulica, de modo que possa aumentar a pressão e/ou velocidade do líquido. Dentro deste contexto,

O fenômeno da cavitação pode ocorrer em bombas centrífugas, afetando-lhes o desempenho. Tal fenômeno consiste na

Relacione a categoria principal de bomba (Coluna A) com seus respectivos aspectos (Coluna B) e, em seguida, assinale a alternativa correta:

Coluna A

(1) Bombas cinéticas

(2) Bombas de deslocamento positivo

Coluna B

( ) Bombas centrífugas

( ) Turbobombas

( ) Bombas Volumétricas

A sequência correta é:

Motor Stirling é uma máquina térmica de ciclo fechado, inventado e patenteado pelo escocês Robert Stirling em 1816, em pleno desenvolvimento da Revolução Industrial inglesa. O motor Stirling

A determinação do ponto de trabalho, isto é, vazão, carga, potência consumida e rendimento de uma bomba que opera em um sistema, é função das características da bomba e do sistema. Sendo assim, são curvas características tradicionais de uma bomba:

Em uma bomba d’água caso ocorra vazamento, folga dos __________________, barulhos nos rolamentos, desgaste das pás do rotor, a solução é a troca da peça. Assinale a alternativa que preenche correta e respectivamente as lacunas:

São máquinas de fluxo que utilizam líquido como fluido de trabalho

Considerando a forma com que é fornecida energia do fluido que é transportado, são classificadas como bombas de deslocamento positivo:

Uma bomba instalada em determinado sistema tem altura manométrica de sucção (h_s) e altura manométríca de descarga (h_d), conforme as equações a seguir:

$h_s=Z_s+\frac{P_s}{\gamma }-h_{fs}$ e $h_d=Z_d+\frac{P_d}{\gamma }-h_{fd}$

Dados:

Z - Alturas estáticas (acima do nível da bomba) de sucção (Z_s) e de descarga ( Z_d);

P - Pressão do reservatório de sucção (P_s) e de descarga (P_d);

h_f - Perda de carga nos flanges de sucção (h_fs) e de descarga (h_fd );

y - Peso específico do fluido.

Com base nesse dados, assinale a opção que apresenta a equação para cálculo da altura manométrica total (H), considerando o reservatório de descarga aberto para a atmosfera.

Em relação a cavitação, leia as assertivas abaixo:

I. A cavitação ocorre quando se formam bolhas de vapor do líquido que está sendo bombeado, as quais se movem e sofrem colapso, ao longo das palhetas do rotor;

II. Efeitos ainda mais graves da cavitação são os danos mecânicos ocasionados pela vibração excessiva da bomba causada pela carga irregular de material recebida pelo rotor (uma mistura de vapor e líquido), e, também, pelas ondas de choque produzidas pelo colapso das bolhas;

III. Quando ocorre cavitação obtém-se valores superiores de carga de pressão e de vazão.

É correto o que se afirma em:

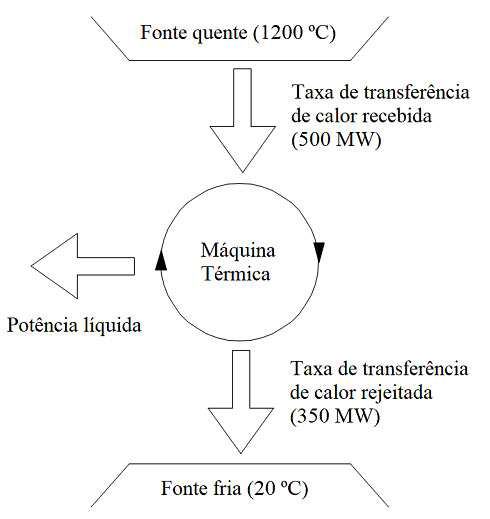

Analise a máquina térmica esquematizada na figura a seguir.

Com base na figura e nos conhecimentos sobre máquinas térmicas, considere as afirmativas a seguir.

I. A eficiência da máquina térmica é de 30%.

II. A máxima potência líquida que pode ser extraída dessa máquina é de 500 MW.

III. Essa máquina viola a segunda lei da termodinâmica e pode ser considerada um moto-contínuo.

IV. Essa máquina térmica opera de modo irreversível.

Assinale a alternativa correta.

Nas bombas de simples estágio com rotor de dupla sucção, é necessário cuidado para não montar o rotor em posição invertida ou trocar as ligações do motor.

Se o rotor for montado na posição invertida, ocorrerá

Assinale a alternativa correta a respeito das turbinas hidráulicas tipo Pelton.

Deseja-se dimensionar um motor para ser acoplado a uma bomba centrífuga para bombeamento de água. Considerando uma vazão de 75 litros por segundo, um rendimento de 0,8 para a bomba e uma altura manométrica de 80 metros, é correto afirmar que
