Um elevador hidráulico de um posto de gasolina deve suspender veículos de até 2500 kg. Se a haste de elevação possui seção quadrada com 25 cm de lado e a aceleração da gravidade local é de 10 m/s² , a maior pressão que um manômetro colocado no reservatório do óleo de acionamento do elevador mediria em condições normais de operação é de:

Observe as figuras a seguir.

Bombas, compressores e turbinas são máquinas que operam com fluidos, retirando ou fornecendo energia mecânica. As figuras 1, 2, 3 e 4 são, respectivamente,

As discordâncias entre os resultados experimentais e teóricos de funcionamento de uma bomba demostra que a transferência da energia cedida por uma bomba teórica (H_th) ao fluido envolve perdas hidráulicas. Considerando que uma bomba apresenta as seguintes características, quais serão, respectivamente, a altura manométrica (H_man) e o rendimento hidráulico (η_h) dessa bomba?

A pressão absoluta ao nível do mar, a 0°C, é de aproximadamente:

Em projetos de vasos de pressão, existe uma série de formatos de cascos e tampos. Em vasos para aplicações com fluidos viscosos, geralmente utiliza-se no tampo inferior:

Em um lago situado no sul do Brasil, é dada a curva característica de uma bomba para captação de água. As informações relativas à elevação são: Q = 26,7 m³/h; H_T = 3,33 m já considerados desníveis na sucção e no recalque e as perdas locais e distribuídas. A bomba será diretamente acoplada ao eixo do motor que estará conectado à rede elétrica com 3 pares de polos (ignore escorregamento).

Dados: ρ = 1.000 kg/m³; g = 10 m/s²

Nessas condições, o diâmetro do rotor da bomba, em mm, é:

Considerando a associação em série de duas bombas centrífugas iguais, é INCORRETO afirmar:

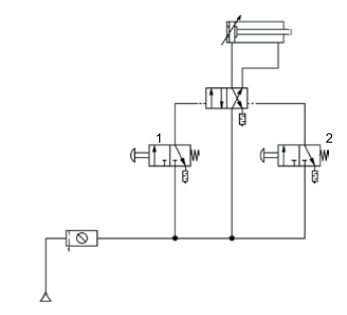

Analise o seguinte circuito pneumático.

Para o circuito pneumático apresentado, a finalidade da válvula 2 é:

O sistema da imagem abaixo opera exclusivamente com água (massa específica de 1.000 kg/m³).

Sabendo que a vazão volumétrica na seção A é de 0,04 m³/s para dentro do volume de controle; que o fluido sai pelo tubo com B – que possui 20 cm de diâmetro – a 0,2 m/s; e que o tubo C abastece o sistema com 26,2 kg/s, assinale a alternativa que indica a velocidade aproximada de passagem do fluido pela área de seção de 0,05 m², em D, e a orientação do escoamento, respectivamente.

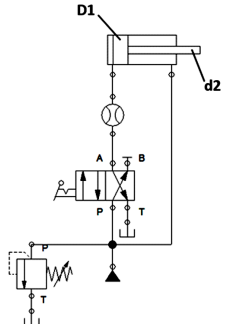

Em um laboratório de mecânica, foi feito um dispositivo hidráulico para controlar a abertura e o fechamento da porta de um forno. Com base no circuito hidráulico do dispositivo, foi pedido para o técnico calcular a velocidade de avanço do pistão (fechamento da porta) e checar a vazão indicada no medidor.

Fonte: IFSP, 2022.

Sabendo-se que D1 = 8 cm, d2 = 5,6 cm, pressão da bomba = 90 bar e vazão da bomba = 40 L/min.

Qual deve ser o valor aproximado indicado no medidor de vazão e a velocidade de avanço do atuador?

As turbinas hidráulicas operam convertendo energia de um escoamento em energia mecânica. A escolha do melhor tipo de turbina para cada aplicação depende do conhecimento de sua operação e de suas limitações.

O enunciado que apresenta uma informação verdadeira sobre as turbinas hidráulicas é:

É característica do ponto de operação de uma instalação de bombeamento de água

Os sistemas hidráulicos, em relação a sistemas pneumáticos em sistemas industriais, apresentam

Com relação às características das curvas de bombas centrífugas para bombeamento de água (H x Q – altura manométrica versus vazão), é CORRETO afirmar que

Sobre a cavitação em bombas ou turbinas hidráulicas, analisar os itens abaixo:

I. A erosão provocada pela cavitação só acontece quando existe a presença de partículas abrasivas no líquido (areia, por exemplo).

II. Quando o material de construção das pás do rotor é bem selecionado, a cavitação é totalmente evitada, independente das condições de operação do equipamento.

III. A fim de minimizar os efeitos da cavitação, uma medida que pode ser considerada é a injeção de ar nas zonas de baixa pressão do rotor e do tubo de sucção de turbinas hidráulicas.

IV. A cavitação provoca alteração nas características do equipamento, como a queda de rendimento antes mesmo dos danos provocados pela erosão.

Está(ão) CORRETO(S):

Aplicando-se as leis de semelhança a uma bomba centrífuga, as relações entre as vazões (Q₂/Q₁), alturas manométricas (H₂/H₁) e potências (W₂/W₁), quando a rotação é reduzida pela metade, mantendo-se constante o diâmetro do rotor para o mesmo fluido (massa específica constante - ρ), serão, respectivamente,

O termo ________ refere-se a uma mistura de ar seco e vapor d’água, na qual o ar seco é tratado como se fosse um componente puro. O ____________ é uma mistura de ar seco e vapor d’água saturado. O estudo de sistemas envolvendo ar seco e água é conhecido como ____________.

Assinale a alternativa que completa, correta e respectivamente, as lacunas do texto acima.

Um determinado sistema pneumático utiliza múltiplos atuadores e funciona automaticamente, quando o operador aciona a partida. Após terminado um ciclo completo determinado pelo algoritmo do sistema, o operador deve novamente acionar o botão de partida, para iniciar um novo ciclo.

Nesse contexto, podemos afirmar que a válvula de partida tem a seguinte especificação:

Nas indústrias, a instalação de ar comprimido é importante para movimentar diversos equipamentos. O correto dimensionamento da instalação se inicia pela escolha do compressor que irá alimentar a linha. Nesse contexto, os compressores por êmbolo são mais indicados para operações que necessitem de

A curva característica de uma bomba centrífuga pode ser representada por um gráfico, cujos eixos perpendiculares entre si apresentam informações de vazão e altura manométrica. Em uma instalação de bombeamento, deseja-se elevar água à 17 metros de altura com vazão de 5 m3 / h. Para tal dispõe-se de um conjunto de bombas iguais, as quais na vazão pretendida apresentam altura manométrica de 9 metros. O comprimento da tubulação empregada é de 20 metros e apresenta perda de carga de 1 metro de coluna d´água para cada 10 metros de tubulação. Assinale a alternativa que determina o número de bombas necessárias e a forma de associação.
