Questões de Concurso sobre Sistemas hidráulicos e pneumáticos na indústria

Considerando-se o tipo de movimento que realizam, os atuadores hidráulicos podem ser classificados como lineares ou rotativos.

Os atuadores hidráulicos rotativos, de movimento contínuo, são denominados motores hidráulicos, que diferem dos motores elétricos por

O ar comprimido é um elemento essencial para o funcionamento de máquinas pneumáticas, as quais são muito utilizadas na automação industrial.

Qual é a propriedade física do ar que lhe permite ocupar o volume total de qualquer recipiente?

A união de tubulações, componentes e acessórios realizada por conexões com roscas tem emprego limitado nas instalações industriais de gás natural, sendo proibida em serviços considerados críticos ou perigosos.

Juntas de expansão são acessórios utilizados para permitir a expansão e contração térmica das tubulações industriais sem causar danos à estrutura.

O controle dos níveis de líquido em um reservatório pode ser corretamente executado inserindo-se um objeto flutuante conectado a uma alavanca, o qual permite abrir ou fechar a válvula de entrada do fluido.

Bombas peristálticas são autoescorvantes e adequadas à movimentação de fluidos abrasivos e viscosos; elas apresentam baixa necessidade de manutenção e são bastante empregadas em aplicações de dosagem de produtos químicos e nas áreas médica e farmacêutica.

As válvulas de bloqueio são utilizadas para impedir sobrecarga de pressão e, dessa forma, garantir a proteção de equipamentos e pessoas em casos de emergência em uma tubulação industrial.

A medição da velocidade de um fluido pode ser corretamente efetivada usando-se um rotâmetro, instrumento de baixo custo e alta precisão, no qual podem ser observadas a altura de um flutuador e sua posição em relação à escala vertical.

Turbinas estacionárias a gás geram mais potência de eixo que turbinas propulsoras a jato.

Devido a seu baixo custo, tubos sem costura são mais utilizados que tubos com costura.

As válvulas pneumáticas proporcionais são utilizadas no comando de precisão e reguladas por sinais analógicos proporcionais. Esse tipo de válvula é utilizado para controle de pressão e vazão.

Das situações abaixo, qual NÃO é adequada à utilização de válvula proporcional em operações de controle?

A válvula de retenção, em uma tubulação industrial, reduz a pressão do fluido.

O princípio do funcionamento de um permutador de casco/tubo diz respeito a aproveitar a diferença de temperatura entre dois fluidos que, ao se misturarem, atingem a temperatura desejada.

A umidade está inclusa no rol dos fatores de riscos físicos, enquanto a poeira, por penetrar o organismo pela via respiratória, é considerada um fator de risco biológico.

Em uma instalação de bombeamento, a bomba de reforço é utilizada para aumentar a pressão do líquido transportado.

Recomenda-se o uso de tubos com costura em tubulações sujeitas a grandes esforços, devido a pressões internas elevadas.

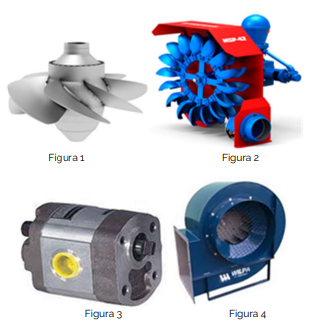

Observe as figuras a seguir.

Bombas, compressores e turbinas são máquinas que operam com fluidos, retirando ou fornecendo energia mecânica. As figuras 1, 2, 3 e 4 são, respectivamente,

As principais características dos gases, diretamente relacionadas com a medição da vazão, são a densidade, a viscosidade e o coeficiente isentrópico k(=Cp/Cv). No caso de misturas, a composição também é importante. A umidade dos gases é um caso tratado à parte. E, em se tratando de gases não-limpos, o teor de impurezas deverá ser conhecido. Quanto ao que se refere a essas características, analise as assertivas a seguir.

I. No sistema Internacional, a densidade absoluta, ou massa específica dos gases, é medida em massa por unidade de volume.

II. A densidade relativa real é a relação entre a massa específica do gás e a do ar, nas mesmas condições de pressão e de temperatura.

III. A densidade relativa ideal é a relação entre massa molar do gás e a do ar.

Está (ão) CORRETA(s):

Considerando a simbologia gráfica para cilindros pneumáticos, observe a figura abaixo.

É correto AFIRMAR que essas simbologias representam, respectivamente:
