Questões de Concurso sobre Hidráulica e Pneumática

O objetivo principal dos filtros HEPA em sistemas críticos de ar-condicionado utilizados na indústria farmacêutica é:

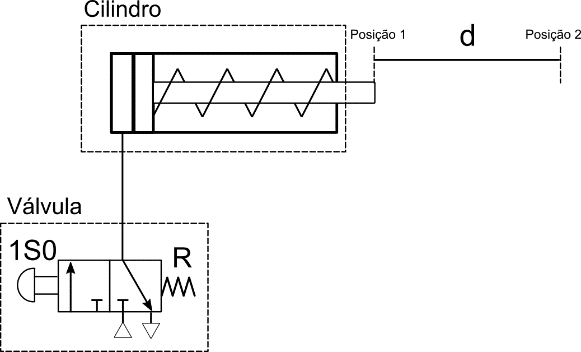

Tomando por base a norma ISO 1219, o desenho abaixo apresenta um circuito pneumático contendo uma válvula conectada a um cilindro pneumático.

Com relação a esse circuito pneumático, indique se as afirmativas a seguir são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.

( ) A válvula é direcional do tipo 3/2.

( ) A válvula tem acionamento mecânico e retorno por mola.

( ) A válvula é normalmente fechada de controle por solenoide.

( ) O cilindro tem retorno por mola.

( ) Quando o acionamento 1S0 for ativado, o pistão do cilindro avança linearmente até a posição 2 e retorna automaticamente até a posição 1, repetindo esse ciclo até que 1S0 seja desativado.

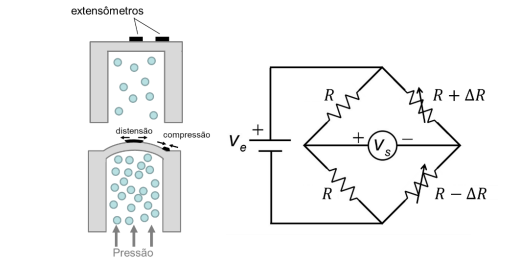

Para uma medição de pressão, dois extensômetros foram utilizados em conjunto com um circuito ponte, conforme figura a seguir.

Figura: Diagrama esquemático de dois extensômetros utilizados num transmissor de pressão, com um circuito Ponte de Wheatstone.

Sabe-se que $\Delta$R é zero para uma pressão manométrica nula e que, para uma pressão manométrica de 15 psi tem-se $\Delta$R = 10$\Omega$ Considerando V_e = 9 V, o valor de R que produz uma sensibilidade de 100 mV/psi é:

Qual a força de avanço aproximada para um cilindro hidráulico de dupla ação com diâmetro de haste de 3 cm e área de coroa de 31,4 cm², sendo que a pressão do fluido é de 6 MPa.

Adote: $\pi$ =3,14.

Observe o símbolo da figura a seguir:

Assinale, dentre as alternativas, a que representa corretamente a sua descrição:

Os atuadores pneumáticos, como cilindros e motores, são muito versáteis e, portanto, aplicáveis a processos que exigem alta velocidade e precisão, tendo como vantagem competitiva não possuir limitação quanto a essas variáveis.

Um cilindro pneumático possui diâmetro interno da camisa de 50 mm, e sua haste tem diâmetro de 20 mm. Para que a força de retração desse cilindro seja de 150 kgf, a pressão a ser aplicada ao cilindro é de aproximadamente:

Cilindros hidráulicos são dispositivos que convertem a energia hidráulica em energia mecânica, produzindo um movimento linear cuja principal vantagem é a sua alta velocidade de atuação, o que os torna ideais para aplicações cinemáticas.

Válvulas solenoides são acionadas eletricamente, o que é desvantajoso, dada a necessidade de impulsos elétricos para a movimentação de um núcleo no interior de uma bobina.

Os sistemas pneumáticos podem ser utilizados em ambientes com altas temperaturas, pois o ar comprimido não é inflamável e não apresenta risco de explosão.

A pressão de trabalho dos componentes pneumáticos deve ser escolhida de acordo com a pressão de ar disponível na rede de ar comprimido da empresa.

O higrômetro de bulbo molhado é um analisador de umidade utilizado na medição e controle da umidade do ar atmosférico. Seu funcionamento é baseado na diferença de temperatura indicada por dois termômetros, um de bulbo seco e outro de bulbo umedecido. A amostra a ser analisada deve circular entre esses bulbos com velocidade não inferior a:

Qual dos seguintes tipos de válvula de controle é mais comumente usado na indústria?

As válvulas de controle permitem direcionar o fluxo de um fluido em uma tubulação, podendo ser acionadas por meio hidráulico, pneumático ou elétrico.

Na transmissão eletrônica, a grandeza medida é convertida, por meio de um sinal elétrico, normalmente em corrente, enquanto, na transmissão pneumática, a conversão faz uso de um sinal de pressão de ar comprimido.

Uma pequena prensa utiliza um cilindro hidráulico de dupla ação. A máquina funciona colocando-se a peça em uma plataforma e apertando-se um botão. Enquanto o botão é acionado, o pistão avança e prensa a peça e quando o botão é solto o pistão volta à posição de repouso.

Com base nestas informações e, sabendo-se que o pistão funciona por comando direto, pode-se dizer que a válvula direcional utilizada é:

Em uma máquina de embalagens instalada em uma indústria de fertilizantes, um atuador pneumático linear de simples efeito com retorno por mola é acionado para posicionar a tampa das embalagens após o envase. Considerando os atuadores pneumáticos lineares de simples efeito com retorno por mola, assinale a alternativa correta.

Uma máquina industrial que realiza processos de estampa em chapas de metal utiliza elementos pneumáticos em que uma válvula de bloqueio foi instalada. Em relação à válvula de retenção com mola, assinale a alternativa correta.

-

A figura precedente consiste na representação de uma válvula do tipo

Atuadores pneumáticos são elementos mecânicos que, por meio de movimentos lineares ou rotativos, transformam em energia pneumática a energia cinética gerada pelo ar pressurizado e em expansão, produzindo trabalho.

Com base nesses elementos, associe os tipos de atuadores pneumáticos que se encontram na coluna à esquerda, as suas características que se encontram na coluna à direita.

Em seguida, assinale a sequência CORRETA correspondente:
