Questões de Concurso sobre Circuitos Hidráulicos

Qual a força de avanço aproximada para um cilindro hidráulico de dupla ação com diâmetro de haste de 3 cm e área de coroa de 31,4 cm², sendo que a pressão do fluido é de 6 MPa.

Adote: $\pi$ =3,14.

É um dispositivo destinado a medir vazão que tem, em sua construção física, um tubo transparente de secção variável com escala e na parte interna tem um elemento flutuador, que é suspenso pelo fluído a uma altura correspondente à vazão. Trata-se do instrumento de medição de vazão denominado:

Considerando a simbologia utilizada para sistemas hidráulicos e pneumáticos, assinale a alternativa que possua a ordem correta dos componentes apresentados abaixo:

I

II

III

IV

Uma tubulação de recalque de aço tem 1.000 m de extensão com diâmetro de 25 cm, bombeia 360 m3 de água por hora, a uma temperatura de 15 ºC. Calcule a perda de carga no recalque ( Jr) e assinale a opção correta, considerando a área da seção da tubulação (S) .::: 0,05 m₂, o coeficiente de atrito f = 0,025, a aceleração da gravidade g = 10 m/s₂₁ V= % e $Jr=f$

Analise o circuito abaixo e assinale as alternativas corretas.

( ) O atuador avança rápido e retorna lento por causa das válvulas de escape rápido e da válvula reguladora de vazão.

( ) Quando a haste do atuador atinge o rolete S1, ocorre o retorno automático.

( ) Durante o recuo do cilindro, o ar entra na válvula de escape rápido pela via 2 e sai pela via 1.

( ) A válvula reguladora de vazão instalada controla a velocidade do cilindro no avanço e no recuo.

( ) Ao comandar a válvula 3/2 vias de botão, o ar que entra na via 1 da válvula, sai na via 2, acionando o piloto da válvula direcional 5/2 vias. Com isso o cilindro avança.

( ) O atuador apresentado no sistema possui duplo amortecimento regulável.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Analise as seguintes afirmativas sobre a PLACA DE ORIFÍCIO:

1. Para medir corretamente a placa de orifício, necessita-se que o regime de fluxo seja laminar.

2. A placa de orifício é apropriada para medição de fluxos pulsantes.

3. Mede líquidos e vapor, mas não pode ser empregada para medir gases.

4. Introduz uma perda de carga permanente na linha.

5. Para uma medição precisa, a vazão não pode ser menor que 10% da vazão máxima.

São CORRETAS as afirmativas:

Leia as frases abaixo sobre o MEDIDOR DE VAZÃO ELETROMAGNÉTICO.

1. Não mede gás ou vapor, mas pode medir qualquer tipo de líquido.

2. A densidade do líquido medido deve ser mantida constante para uma medição precisa.

3. O tubo do medidor eletromagnético pode ser metálico, mas de material não magnético.

4. O chamado “efeito de transformador” pode ser eliminado amostrando-se o sinal durante os períodos de fluxo magnético constante.

5. Pode medir fluxo nos dois sentidos da tubulação.

São VERDADEIRAS as afirmativas:

No circuito hidráulico, a seguir, sabe-se que o diâmetro do pistão é de 100 mm, o diâmetro da haste é de 25 mm, e o curso do pistão é de 200 mm. Além disso, a bomba fornece uma vazão de 0,3 litros por segundo. Dessa maneira, o tempo de avanço completo da haste do pistão e sua velocidade de avanço são respectivamente (adote π = 3)

Nos circuitos eletropneumáticos e eletro-hidráulicos, é muito comum o uso de sensores de proximidade, tais como: sensor capacitivo, sensor indutivo e sensor óptico. Sobre tais sensores, é CORRETO afirmar que

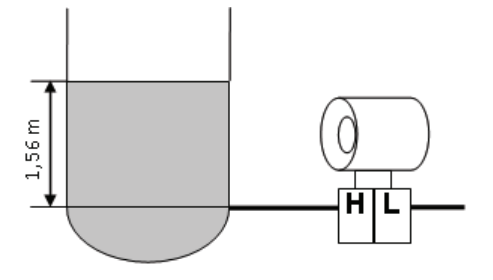

Um medidor de nível por pressão hidrostática foi erroneamente calibrado para a faixa de 0 a 5 PSI, visando à medição de nível de um tanque de água de 0 a 5 m.c.a.

O medidor foi instalado em um tanque aberto de água potável, que opera nas CNTP.

Considerando que o tanque apresenta o nível de 1,56 metros e que a saída do transmissor opera na faixa de 4 a 20 mA, calcule a saída do transmissor em % e mA.

O entendimento da simbologia de circuitos hidráulicos é de extrema importância.

(Vickers.)

O sistema hidráulico e pneumático anterior apresenta uma válvula de

Acionamentos hidráulicos comumente são usados em automação devido à característica de poder movimentar grandes cargas. Sobre as bombas que alimentam os acionamentos hidráulicos, é correto afirmar que a bomba de

As bombas hidráulicas de construção interna por engrenagens, lóbulos, palhetas ou parafusos são classificadas como bombas

Um projeto de automação utiliza um sistema hidráulico que opera com resfriamento de água. A água circula através de uma bomba que a retira de um poço, à razão de 7,5 litros por segundo. O engenheiro identificou que o poço possui 10 metros de profundidade e que o rendimento da bomba é de 80%.

A potência mecânica, em HP, necessária e suficiente ao sistema hidráulico, atendendo às condições dadas, é

Na medição da vazão de um fluido particulado, realizada por meio de uma placa de orifício, é recomendado que o orifício seja do tipo

Os bocais medidores e os tubos de Venturi são instrumentos que possibilitam a medida da vazão a partir da diferença de uma determinada propriedade entre a seção do fluxo corrente antes do instrumento e a seção de estrangulamento. A propriedade mencionada é a(o)
