Questões de Concurso sobre Circuitos Pneumáticos e Comandos Sequenciais

Tomando por base a norma ISO 1219, o desenho abaixo apresenta um circuito pneumático contendo uma válvula conectada a um cilindro pneumático.

Com relação a esse circuito pneumático, indique se as afirmativas a seguir são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.

( ) A válvula é direcional do tipo 3/2.

( ) A válvula tem acionamento mecânico e retorno por mola.

( ) A válvula é normalmente fechada de controle por solenoide.

( ) O cilindro tem retorno por mola.

( ) Quando o acionamento 1S0 for ativado, o pistão do cilindro avança linearmente até a posição 2 e retorna automaticamente até a posição 1, repetindo esse ciclo até que 1S0 seja desativado.

Os sistemas pneumáticos podem ser utilizados em ambientes com altas temperaturas, pois o ar comprimido não é inflamável e não apresenta risco de explosão.

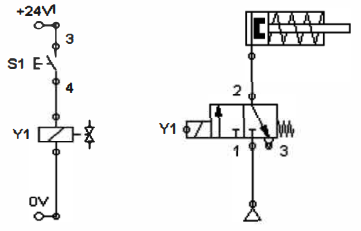

A figura abaixo ilustra o circuito pneumático e o circuito elétrico de comando para um acionamento.

Trata-se de um acionamento do tipo:

Considerando a simbologia gráfica para cilindros pneumáticos, observe a figura abaixo.

É correto AFIRMAR que essas simbologias representam, respectivamente:

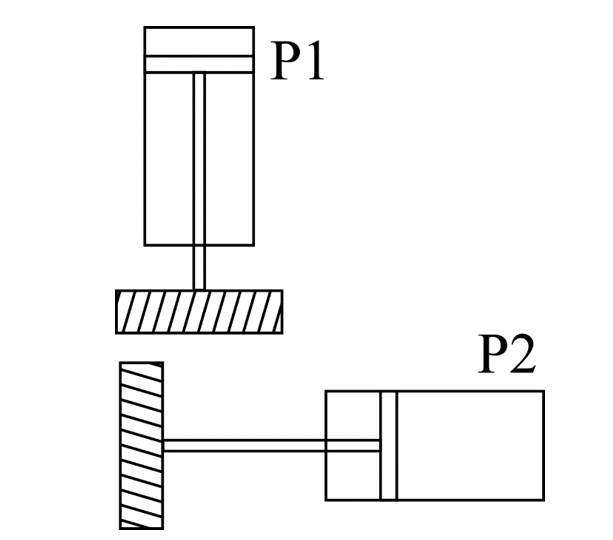

Seja o sistema automático com dois pistões pneumáticos da figura 9.

Figura 9 - Sistema automático

Para que não ocorra colisão entre P1 e P2, é necessário instalar:

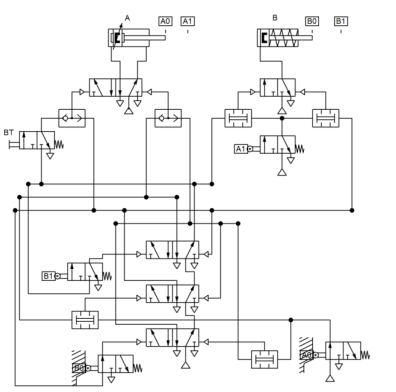

Considere o circuito pneumático a seguir.

Considerando que todos os elementos se encontram na posição inicial, qual será a sequência realizada pelos atuadores A e B após pressionado o botão BT?

Uma instalação de ar comprimido trabalha com uma pressão de trabalho de 5 bar. A mesma alimenta um cilindro de simples ação que possui um pistão de 10 cm de diâmetro, o diâmetro da haste é de 5 cm e o comprimento do curso da haste do pistão é de10 cm. Sabendo que o cilindro realiza 10 ciclos por minuto, o consumo de ar exigido para a alimentação do cilindro, em litros por minuto, é (adote a pressão atmosférica p_atm = 1 bar e π = 3)

Nos circuitos eletropneumáticos e eletro-hidráulicos, é muito comum o uso de sensores de proximidade, tais como: sensor capacitivo, sensor indutivo e sensor óptico. Sobre tais sensores, é CORRETO afirmar que

Os equipamentos instalados em sistemas pneumáticos possuem partes móveis que estão sujeitas a atritos e desgastes, por isso, para minimizar esses efeitos, eles devem ser lubrificados. O método empregado nesse caso é a lubrificação por meio do ar comprimido, e o equipamento utilizado é o lubrificador. Sobre esse equipamento, analise.

I. O processo consiste em misturar óleo lubrificante no fluxo do ar comprimido em que se obtém um aspecto de névoa lubrificante.

II. O ar comprimido sob o aspecto de contato direto com lubrificante lubrifica as partes internas dos equipamentos estabelecendo a formação de uma película lubrificante no equipamento.

III. A lubrificação deve ser efetuada de modo controlado, atingindo todos os equipamentos do circuito, não devendo, porém, ser excessiva, o que acarretaria um funcionamento irregular do mecanismo devido a uma deposição de óleo lubrificante no interior dos equipamentos.

Está(ão) correta(s) apenas a(s) afirmativa(s)

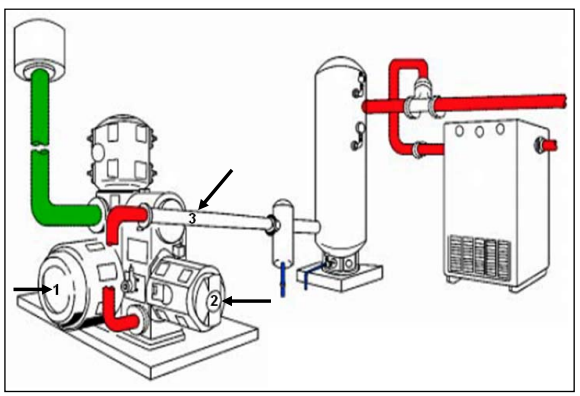

Em sistemas pneumáticos, a qualidade do ar comprimido é de extrema importância para o bom funcionamento do sistema, de acordo com o esquema a seguir.

Com base no esquema anterior, os componentes 1, 2 e 3, são, respectivamente,

Durante a operação de prensagem, a máxima pressão registrada pelo manômetro é de 50 bar. Portanto, a máxima carga aplicada pelo atuador é de

Para que a velocidade de avanço do êmbolo seja de 50 mm/s, a vazão do óleo que entra no atuador deve ser de

Nesse circuito, há

Os transmissores de sinais pneumáticos e hidráulicos são recomendados para ambientes explosivos porque

A pneumática se utiliza de diversos símbolos normatizados para definir componentes. O símbolo abaixo se refere a qual componente?

A pressão absoluta do gás no reservatório, para o volume de 4 m³ e temperatura de 40 oC, é de 7 atm.
