Em um processo de automação eletropneumático, em muitas situações, temos limitações de espaço para instalação dos sensores de proximidade na ferramenta ou no próprio processo. Quando preparados para tal, esses sensores poderão ser instalados no próprio atuador, emitindo sinais magnéticos de comando em função da posição do êmbolo em relação à posição do sensor. Esses sensores são chamados de:
micro switches mecânicos.
reed switches.
réguas potenciométricas.
sensores capacitivos.
sensores ópticos.
Qual das seguintes alternativas descreve uma desvantagem do uso de automação eletropneumática em processos industriais?
Sistemas eletropneumáticos podem ser sensíveis a mudanças na temperatura e umidade.
Sistemas eletropneumáticos são mais caros que outros tipos de sistemas de automação.
Sistemas eletropneumáticos são difíceis de manter e requerem mão de obra especializada.
Sistemas eletropneumáticos não podem ser usados em aplicações que requerem força ou torque elevado.
Sistemas eletropneumáticos possuem tempo de resposta lento quando comparados a outros tipos de sistemas de automação.

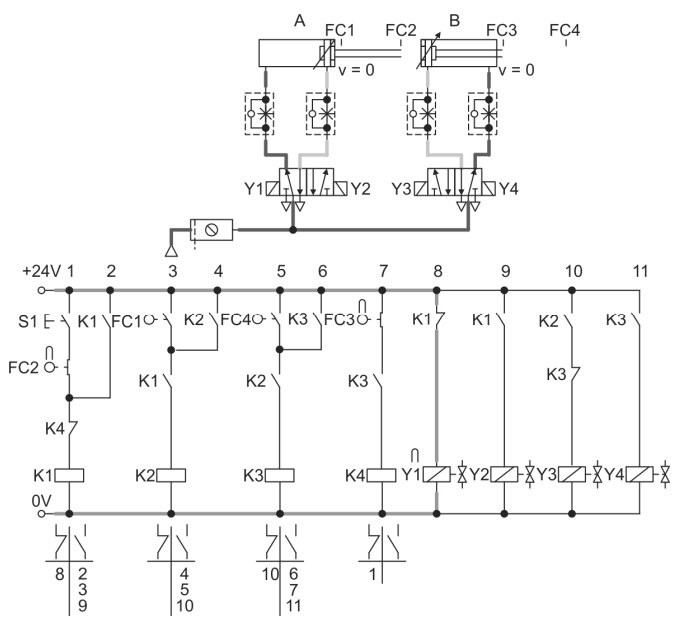

As chaves fim de curso são interruptores de posição utilizados em comandos eletropneumáticos para indicar a posição atual de um atuador e comutar a sequência através de contatos elétricos “abertos” e/ou “fechados”. O circuito eletropneumático apresentado na figura abaixo representa o estado inicial após a energização e pressurização do sistema. A sequência de acionamentos A-B+B-A+ será executada após o pulso do botão S1.
-

-
Sendo os elementos FC1, FC2, FC3 e FC4 chaves fim de curso, as características dos contatos de cada fim de curso que devem fazer parte da lista de materiais são:
FC1 e FC2 com pelo menos um contato aberto em cada e FC3 e FC4 com pelo menos um contato fechado em cada.
Todas as chaves fim de curso com pelo menos um contato fechado em cada.
FC1 e FC4 com pelo menos um contato aberto em cada e FC2 e FC3 com pelo menos um contato fechado em cada.
FC1 e FC4 com pelo menos um contato fechado em cada e FC2 e FC3 com pelo menos um contato aberto em cada.
Todas as chaves fim de curso com pelo menos um contato aberto em cada.

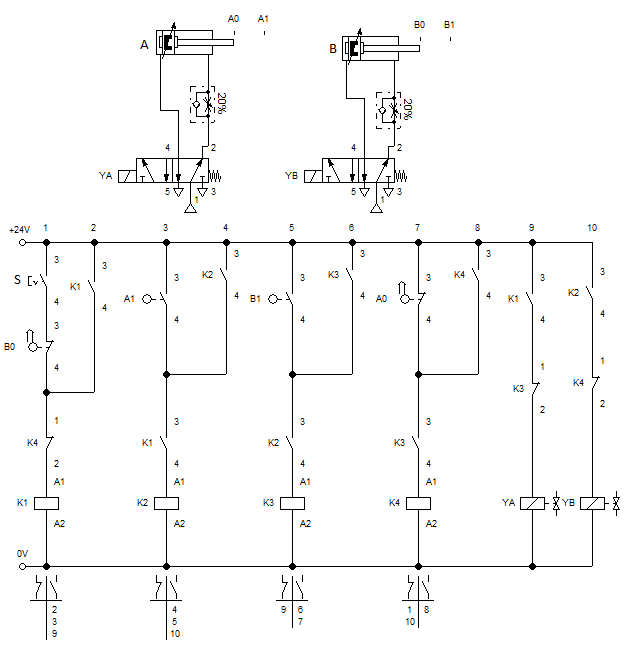

A figura apresentada a seguir é um circuito eletropneumático constituído de dois atuadores para a execução de uma determinada tarefa. Analise o circuito e marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) A ativação do relé K2 faz o atuador B recuar.
( ) A movimentação dos atuadores é de acordo com a seguinte sequência algébrica: A+ B+ (A- B-)
( ) Os sensores A1 e B1, são pré-condições de ativação dos relés K2 e K3, respectivamente.
( ) A condição para iniciar a movimentação do sistema é que o atuador A esteja recolhido (sensor A0 ativado) e o botão S seja pressionado.
( ) A ativação do relé K4 faz o atuador B avançar.
( ) O circuito eletropneumático foi feito com base no método denominado Cadeia Estacionária.
Assinale a alternativa que contém a sequência CORRETA de cima para baixo.
V, F, V, F, F, V
V, F, V, F, V, F
F, V, F, V, V, F
F, F, V, V, F, V
F, F, V, F, F, V

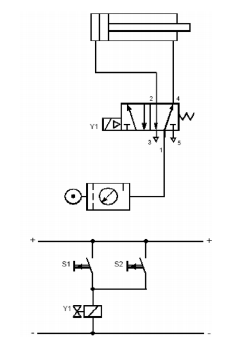

Na ilustração abaixo, está representado um esquema de um circuito eletropneumático utilizado em diversas possibilidades em máquinas e equipamentos em indústrias ou mesmo em máquinas situadas em laboratórios e oficinas.

De acordo com o esquema apresentado, é CORRETO afirmar que
quando acionado pelo S1 o cilindro avança e se, acionado pelo S2 , o cilindro recua.
é acionado manualmente pelo comando elétrico Y1 para avançar, e seu retorno é mecânico através de mola.
pode ser acionado manualmente de dois locais diferentes e distantes entre si através dos comandos elétricos S1 e S2 .
tanto o comando S1 quanto o S2 atuam somente no recuo do cilindro.
Um transmissor de pressão diferencial vai ser utilizado para trabalhar na faixa de medição de 30 bar até 180 bar, correspondente a, respectivamente, 0% e 100% do sinal de saída. O sinal de saída é um sinal de corrente de 4-20 mA compatível com os equipamentos instalados.
Para um processo em que o sinal de saída do transmissor é de 13,6 mA, o sinal da pressão é
122,4 bar
140 bar
90 bar
108 bar
120 bar

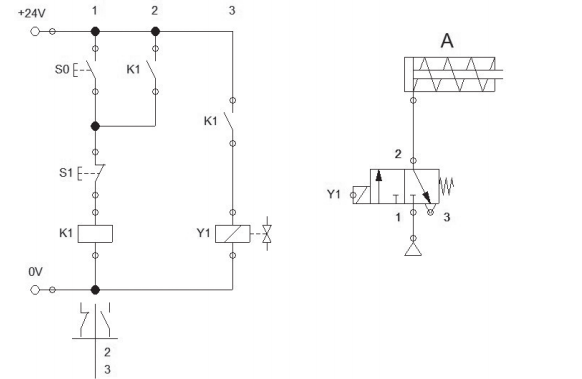

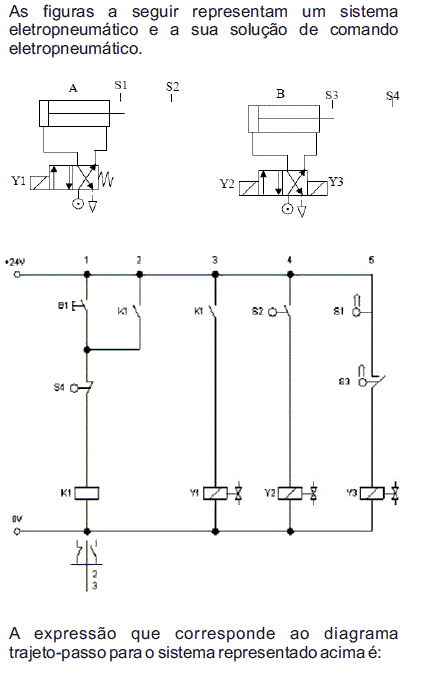

Considerando os diagramas elétrico e pneumático a seguir, podemos afirmar que:

O cilindro A avançará após o acionamento de S0 e retornará após o acionamento de S1.
O cilindro A nunca avançará.
Ao acionar S0 o cilindro A avançará e ao chegar ao fim do curso retornará automaticamente.
O cilindro A avançará após o acionamento de S0 e não retornará após o acionamento de S1.
Ao acionar S0 será contado um tempo após o qual o cilindro A avançará.

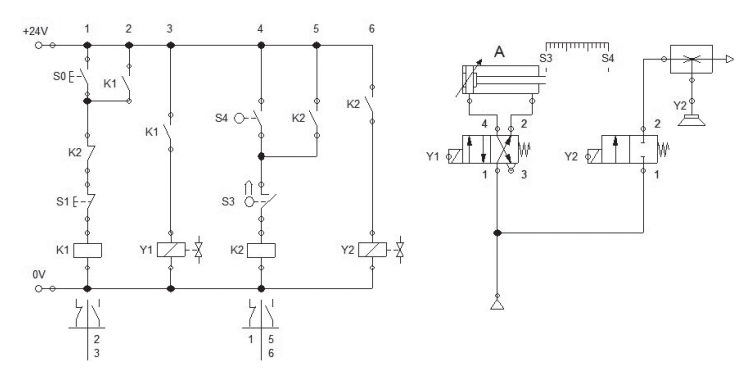

Indique a sequência de eventos que ocorrerão após o acionamento do botão S0.

Cilindro A avança ao mesmo tempo que a ventosa é ligada.
Cilindro A avança até S4. S4 liga a ventosa. Cilindro A retorna até S3. S3 desliga a ventosa.
Cilindro A avança até S4. S4 liga a ventosa. A sequência é encerrada.
A ventosa é ligada e o cilindro A avança até S4. S4 desliga a ventosa e o cilindro A retorna.
O cilindro A e a ventosa nunca serão acionados porque existe um erro no circuito.

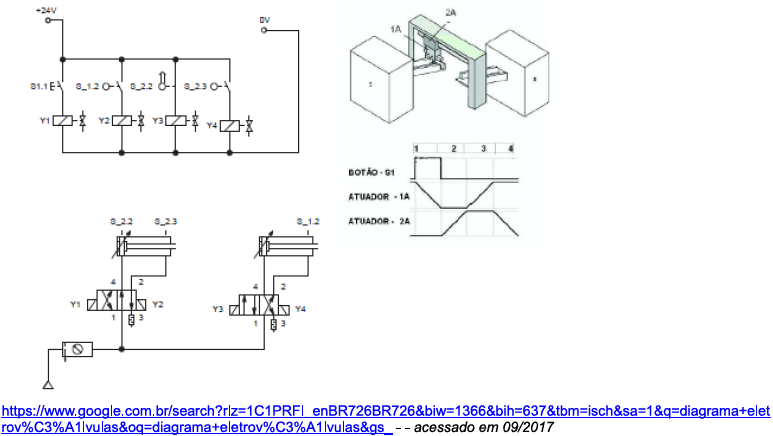

Analisando o diagrama elétrico e pneumático do equipamento de movimentação de peça e acionamento manual mostrado abaixo podemos afirmar para que:

Assinale a proposição CORRETA quanto ao funcionamento dos circuitos
a eletroválvula 2/4 vias de acionamento por duplo solenoide responsável pelo acionamento do atuador 2A estendendo-o após o botão S1 ser acionado e S1.2 acionar Y2.
o retomo do atuador 1A aciona S1.2 energizando Y2 que fará o retorno de 2A.
se substituirmos o botão S1 por botão trava teremos a energização Y1 e o equipamento terá movimento continuo, ou seja, movimentação continua de peças da estação 1 e entrega na estação 2 sem necessidade de novo acionamento para que a movimentação ocorra novamente já que neste circuito o equipamento para o movimento com 1A recolhido.
ao acionar S2.2 temos o fechamento da garra pneumática que segura a peça que será deslocada até a segunda estação pela energização de Y2 que comanda o atuador 2A após o sinal de S1.2
o diagrama trajeto passo indica em 2 temos avanço de 2A e ao final avanço de 1A após o acionamento de S2.2.
Um Engenheiro de Controle e Automação se deparou com uma válvula de controle proporcional, com abertura indicada de 80%, operando sob sinal de comando pneumático, variando de 3 a 15 psi sobre a faixa total de abertura da válvula. De acordo com o exposto, assinale a alternativa correta.
A válvula estava recebendo sinal de 8,5 psi.
A válvula estava recebendo sinal de 15 psi.
Válvulas proporcionais utilizam dispositivo posicionador para operar em rede Profibus.
O sinal de realimentação da válvula não pemite inferir sobre o percentual da abertura dessa válvula.
Ações de controle PID não podem ser utilizadas em válvulas com comando pneumático, pois a resposta dessas válvulas é muito abrupta.


Sensor de proximidade − emitir sinais elétricos, quando posicionados no decorrer do percurso de cabeçotes móveis de máquinas e equipamentos industriais, assim como nas hastes dos atuadores hidropneumáticos.
Válvula de Controle de Fluxo Variável Unidirecional − permitir o fluxo controlado de fluido em um sentido, possibilitando sua passagem livre no sentido oposto.
Pressostato − registrar o acréscimo ou queda de pressão nas linhas de pressão hidropneumáticas, invertendo seus contatos toda vez em que a pressão do fluido ultrapassar o valor ajustado na mola de reposição.
Válvula de alívio de pressão − limitar a pressão de um dado elemento/localidade da rede pneumática, evitando a sua elevação, além de um valor ideal admissível.
Cilindro de Simples Ação, retorno por Mola − utilizar o ar comprimido para produzir trabalho em um único sentido de movimento − avanço, sendo que seu retorno se dará por intermédio da mola.
