Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

Qual dos seguintes equipamentos é uma máquina hidráulica?

Avalie as seguintes afirmativas sobre sistemas hidráulicos e pneumáticos.

I. O fluido utilizado em sistemas pneumáticos necessita ser colocado em condições apropriadas, isento de impurezas e umidade.

II. As forças exercidas por atuadores pneumáticos são, em geral, consideravelmente superiores àquelas exercidas por atuadores hidráulicos.

III. A compressibilidade dos fluidos envolvidos em sistemas pneumáticos colabora para a lubrificação do sistema.

Está(ão) correta(s) a(s) afirmação(ões):

Para elevar a água de um ponto a outro, foi projetada uma tubulação com comprimento total de 30 metros. Sabendo que o diâmetro interno da tubulação é de 4 polegadas, que a velocidade do fluido é de 3 m/s e que o fator de atrito é de 0,05, a perda de carga total será de:

Considerando que a cavitação é um fenômeno que pode ocorrer em máquinas hidráulicas,

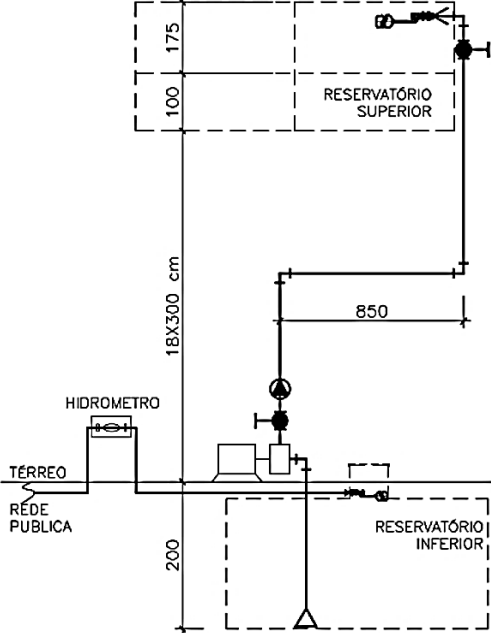

O projeto da instalação predial de um sistema hidráulico deve ser concebido para tornar completa e eficaz a utilização da água e também a energia gasta no sistema. O projeto eficaz contempla um menor consumo de água e energia. Observe a representação de um típico projeto de uma instalação hidráulica:

A tubulação compreendida entre o orifício de saída da bomba e o ponto de descarga no reservatório superior é a de:

Em comparação aos sistemas pneumáticos, os sistemas hidráulicos têm maior precisão e capacidade de gerar forças de maior magnitude.

Uma máquina de elevação possui cesto com volume total de 1,20 m³ e peso de 900 kgf. Sabendo-se que essa máquina eleva material com peso específico de 1500 kgf/m³ com um fator de aproveitamento do cesto de 0,95, a capacidade total de elevação de carga da máquina é de:

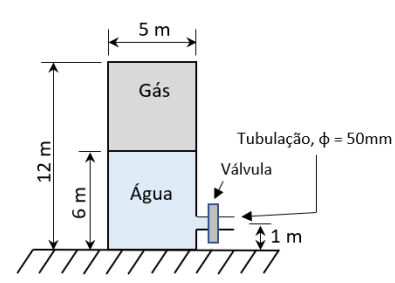

Seja um reservatório de água de diâmetro 5 m e altura total 12 m, cheio até a altura de 6 m. O volume livre do reservatório está preenchido com um gás, submetido a uma pressão de 0,25 MPa. Este reservatório possui uma válvula instalada a 1 m do chão, ligada a uma tubulação de diâmetro 50 mm.

Considere a massa específica da água igual a 1000 kg/m³, aceleração da gravidade com o valor de 10 m/s² e a pressão atmosférica igual a 0,1 MPa.

Desprezando efeitos transientes, a velocidade aproximada com que a água sai da tubulação quando a válvula se abre é igual a:

Uma bomba é usada para encher um reservatório de água (peso específico = 10000 N/m³) localizado em um local mais elevado. Na entrada da bomba, tem-se altura de 1 m e pressão de 30 kPa e, na entrada do reservatório, tem-se altura de 10m e pressão de 10 kPa. A tubulação tem diâmetro de 10 cm, a vazão é constante e igual a 0,01 m³/s, e as perdas de carga correspondem a uma altura equivalente a 1 m.

A potência que deve ser fornecida à bomba considerando eficiência de 80% é de:

A função dos filtros reguladores é remover partículas sólidas e líquidos condensados do ar comprimido, protegendo os elementos finais do sistema.

As bombas hidráulicas centrífugas possuem grandes aplicações em sistemas relacionados a esgoto. Essas bombas são, normalmente, categorizadas com base no modelo do rotor presente. Observe a imagem a seguir e assinale a alternativa que apresenta o tipo de rotor ao qual a figura se refere.

No projeto de instalações hidráulicas, é necessário o correto levantamento da curva característica da instalação (CCI). A CCI sobreposta à curva característica da bomba (CCB) determina

Um elevador acionado por parafusos de potência pode baixar sozinho se, por qualquer razão, o coeficiente de fricção da rosca se tornar maior que a tangente do ângulo de avanço da rosca.

Um sistema de controle de fluxo faz uso de uma placa de orifício, cujo desempenho é significativamente dependente da viscosidade do fluido. Essa placa de orifício apresenta a razão entre diâmetros igual a β e irá operar em um sistema cuja vazão varia entre Q_max e Q_min.

Nessa condição de instalação, qual é o valor da razão de rejeição para essa placa?

Em válvulas reguladoras de gás, a diminuição de pressão reduz a necessidade de aquecimento do gás.

Um dos fenômenos importantes em instalações hidráulicas é a cavitação. Sobre a cavitação, assinale a alternativa correta.

Embora a união por flanges sobrepostos tenha baixo custo e sua instalação seja mais fácil que a de outros tipos de flanges, ela não é recomendável em serviços severos que envolvam pressões elevadas em tubulações de vapor, significativas variações cíclicas de temperatura ou em casos de ocorrência de corrosão sob contato.

Purgadores de boia são empregados em instalações de gás natural para a remoção de condensado acumulado em separadores e equipamentos de processamento.

As bombas centrífugas radiais são as mais utilizadas para transporte de líquidos.

É correto afirmar, com relação aos seus componentes, aspectos de manutenção, vedações, características de operação etc., que

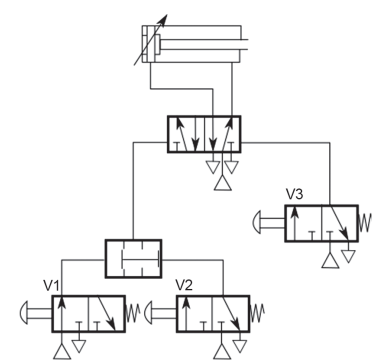

Durante um projeto de modernização de uma seção de uma planta de processo petroquímico, um técnico projetista de tubulação se deparou com um diagrama, conforme ilustrado na Figura.

Diagrama do circuito

O diagrama apresentado na Figura representa um circuito
