Entre os componentes básicos de um sistema hidráulico para alimentação de um elevador, temos a:

1) bomba centrífuga para alimentação do cilindro com óleo hidráulico.

2) válvula de segurança para garantir a descarga total do fluido em caso de emergência.

3) válvula direcional para garantir o deslocamento do fluido da bomba até o cilindro ou atuador final.

4) válvula reguladora de pressão para garantir o controle da velocidade do elevador.

5) válvula de controle de vazão para controlar a velocidade do elevador.

Estão corretas, apenas:

Um reservatório geralmente dispõe de dois dispositivos: um de retirada contínua, que geralmente ocorre em cota inferior, como turbinas de produção de energia ou descarga de fundo para atendimento do abastecimento de água, irrigação, manutenção do escoamento a jusante; o outro é um dispositivo de segurança utilizado para o escoamento das enchentes e para garantir que a barragem não será derrubada por níveis de escoamento superiores ao seu paramento. Esse dispositivo de segurança é chamado:

O componente II é uma válvula de by-pass.

Segundo noticiado no jornal Estado de Minas, no dia 20 de dezembro de 2019, à 1h43, um voo da Latam que seguia do Aeroporto de Guarulhos, em São Paulo, para Londres fez um pouso de emergência em Confins, porque passava por problemas técnicos. Os pneus do trem de pouso foram danificados e o avião só poderia ser removido após a troca dos equipamentos, o que levou a empresa a deslocar um macaco hidráulico de São Paulo para levantar a aeronave. O circuito hidráulico representado a seguir é semelhante ao sistema do macaco hidráulico que serviu para tal manutenção. Há algumas válvulas que indicam segurança quando há sobrepressão e queda da carga.

De acordo com esse esquema hidráulico, é correto afirmar:

Os dados necessários para o dimensionamento de uma bomba para transportar água em um reservatório subterrâneo para outro elevado, são:

Para projeto e otimização de instalações hidráulicas, é de fundamental importância o domínio de diversos conceitos relacionados à vazão, pressão, velocidade de escoamento, perdas de energia etc. A figura a seguir ilustra um dispositivo de grande utilidade, para diversas aplicações, que permite abordagem de todos esses conceitos. As áreas das seções circulares (1) e (3) são idênticas e maiores que da seção (2).

Analisando-se o escoamento de um líquido neste dispositivo, é correto afirmar que

A cerca das bombas empregadas em comandos hidráulicos, selecione o item onde todas das informações são corretas.

As plantas de tubulação são desenhadas por traço único “Unifilar” e traço duplo que mostra em escala o tamanho real do tubo. A partir de qual diâmetro os tubos são representados em linha dupla nas plantas de tubulação?

O componente do circuito pneumático que se destina a controlar a direção, pressão e/ou vazão do ar comprimido é chamado de:

As atividades desenvolvidas, na partida inicial de uma bomba centrífuga, são seguidas pelas seguintes etapas:

Considere as afirmações referentes a instalações hidráulicas.

I. As colunas de distribuição se originam no reservatório e abastecem os ramais.

II. A cavitação é provocada por uma interrupção brusca no escoamento em uma tubulação, produzindo um choque de pressão, ocasionando erosão nas pás de bombas centrífugas.

III. No sistema indireto de instalação de água fria, o abastecimento das peças de utilização é feito através de reservatório.

Está correto o que se afirma em

Uma tubulação com 5 cm de diâmetro interno, transporta água para uma caixa d´água elevada. A velocidade de transporte da água é de 2,5 m/s. Qual o tempo para enchimento da caixa de 5.000 L ?

Em relação à tubulação e válvulas é correto afirmar que:

Uma bomba d’água é acionada por um motor elétrico de 10 kW que possui uma eficiência de 95%. Sabendo que a vazão de água na bomba é de 47,5 l/s, que as tubulações de recalque e de sucção possuem o mesmo diâmetro, que a variação na elevação quando o fluido atravessa a bomba é praticamente nula, e que as pressões absolutas na entrada e na saída da bomba são, respectivamente, de 150 kPa e 250 kPa, estima-se um valor para a eficiência mecânica da bomba de

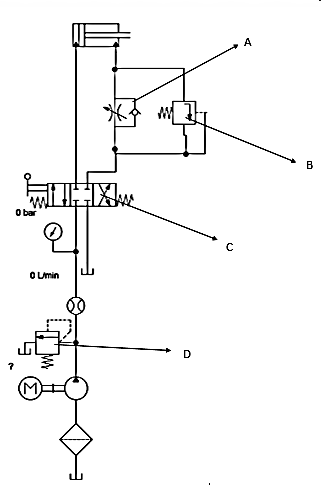

Observe o circuito pneumático representado na figura a seguir.

Considerando o circuito pneumático, acima apresentado, é correto afirmar que

Uma tubulação de recalque de aço tem 1.000 m de extensão com diâmetro de 25 cm, bombeia 360 m3 de água por hora, a uma temperatura de 15 ºC. Calcule a perda de carga no recalque ( Jr) e assinale a opção correta, considerando a área da seção da tubulação (S) .::: 0,05 m₂, o coeficiente de atrito f = 0,025, a aceleração da gravidade g = 10 m/s₂₁ V= % e $Jr=f$

Trata-se de um circuito que aciona um atuador linear, por meio de um botão, que, quando acionado, causa uma ação externa, gerando uma força linear por certa distância. Quando liberado o botão, o atuador se recolhe.

O componente I é um atuador linear de simples ação, com amortecimento fixo.

Em um projeto de redes hidráulicas, há a necessidade de que seja indicada uma tubu lação de 100 mm com tolerância dimensional de trabalho de 0,50 mm, tendo em vista o pequeno espaço disponível para a passagem dessa tubulação. Três estagiários envolvidos no projeto apresentaram representações dimensionais diferentes, como se observa na figura a seguir.

Sendo assim, pode..se afirmar que a tubulação foi corretamente representada no projeto:

Com relação a uma instalação pneumática é correto afirmar que:

I - Sistemas pneumáticos são muito utilizados na indústria porém podem apresentar perdas por vazamento que impactam em custos com energia elétrica.

II - A alta umidade do ar é benéfica aos sistemas pneumáticos pois auxilia na refrigeração do sistema

III - Possuem a vantagem de serem utilizados em locais com alto risco de explosão pois não geram faíscas.
