As juntas de expansão são peças deformáveis que se intercalam nas tubulações com a finalidade de:
absorver totalmente as dilatações térmicas e impedir a propagação de vibrações.
impedir apenas a propagação de vibrações e esforços mecânicos.
impedir apenas a propagação de esforços mecânicos e variações de temperatura.
impedir a propagação de vibrações e de esforços mecânicos e absorver totalmente as dilatações térmicas.
absorver total ou parcialmente as dilatações provenientes das variações de temperatura e também, em alguns casos, com a finalidade de impedir a propagação de vibrações ou de esforços mecânicos.
As bombas são máquinas geratrizes que transformam energia mecânica em energia hidráulica, sendo acionadas por motores elétricos, estacionários, entre outros.
Certo
Errado

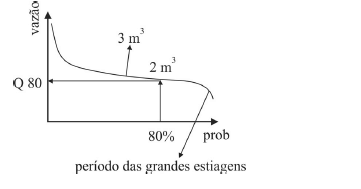

Uma indústria deverá ser instalada em determinado local e sua planta industrial demanda uma vazão de 1 m³/s de água para o processo. Antes de adquirir o local, foi feito um estudo de disponibilidade hídrica. Uma curva de permanência, que indica a percentagem de tempo em que determinado valor de vazão foi igualado ou ultrapassado durante o período de observação, foi levantada. A figura seguinte mostra a curva de permanência elaborada.

Considerando-se que seja necessária uma vazão remanescente de 1 m3/s para atendimento dos demais usos múltiplos da água e que, para a decisão pela instalação é necessário que 80% das vazões de todo o histórico sejam suficientes para a demanda da indústria e para os usos múltiplos, a melhor decisão será pela
Qual dos elementos a seguir NÃO contribui significativamente para o fenômeno de perda de carga fluida?
Tês
Tanques
Válvulas
Joelhos
Tubulação
A equação de estado de um gás ideal, considerando-se massa fixa do gás e baixas massas específicas, pode ser escrita em uma forma conveniente como:
T11=T21
T1V1=T2V2
T1P1=T2P2
P1V1=P2V2
T1P1V1=T2P2V2
A vazão é uma das mais importantes variáveis de processos industriais. Através dela é possível controlar, por exemplo, a pressão dentro de um vaso de pressão.
Hoje no mercado para instrumentação, existem vários tipos de medidores de vazão, sendo os mais comuns os dos tipos deprimogênio e linear.
Os medidores de vazão que correspondem aos dos tipos deprimogêneo e linear são, respectivamente,
placa de orifício e bocais
placa de orifício e tubo de Venturi
área reversível e térmicos
tubo de Venturi e térmicos
tubo de Venturi e bocais
Um técnico estava montando um sistema hidráulico para transporte de água pura empregando tubos de cobre. Quase no final do serviço, faltou material, e o técnico resolveu improvisar com tubos de aço (ferro) e uniu os dois tipos de tubo com conectores metálicos apropriados.
O engenheiro de inspeção solicitou a retirada dos tubos de ferro porque o
cobre e o ferro sofrerão corrosão intergranular.
cobre irá favorecer a corrosão galvânica do ferro.
ferro irá favorecer a corrosão por pites do cobre.
ferro irá favorecer a corrosão galvânica do cobre.
ferro irá favorecer a fragilização do cobre pelo hidrogênio.
O circuito ilustrado abaixo é muito utilizado em máquinas nas indústrias, oficinas e laboratórios. De acordo com o esquema do circuito pneumático abaixo:

Em relação a esse esquema, é CORRETO afirmar que
o pistão pneumático da figura representa um cilindro de dupla ação com possibilidade de parada em qualquer posição.
o circuito ilustrado representa um ciclo de acionamento e recuo de um cilindro através de dois botões de acionamento.
o elemento “ou” presente no circuito proporciona o acionamento do pistão em ambos os botões, tanto o de acionamento com retorno mola e de outro botão com trava.
o circuito ilustrado representa um ciclo único de acionamento e recuo de um cilindro através de um botão com a possibilidade de recuo imediato de emergência.
Em instalações de PVC, as curvas de 90° promovem uma perda de carga maior quando comparadas aos cotovelos de 90°, devido ao maior comprimento, para um mesmo diâmetro nominal.
Certo
Errado
Válvulas do tipo globo promovem perda de carga maior quando comparadas às válvulas do tipo gaveta, para um mesmo diâmetro nominal.
Certo
Errado
São válvulas que controlam a pressão de montante:
válvula de quebra vácuo e válvula de segurança e de alívio.
válvulas redutoras e reguladoras de pressão e válvula de quebra vácuo.
válvula de excesso de vazão e válvula de segurança e de alívio.
válvula de quebra vácuo e válvula de excesso de vazão.
válvulas redutoras e reguladoras de pressão e válvula de excesso de vazão.
As válvulas empregadas em sistemas de atuação a base de fluidos (hidráulicos e/ou pneumáticos) são adotadas para controlar
apenas vazão
apenas pressão
apenas temperatura
pressão e vazão
pressão e temperatura
Identifique os tipos de válvulas direcionais apresentadas na figura a seguir de acordo com o número de Vias e de Posições (V/P).

A = 2/2, B = 3/3, C = 5/3
A = 3/2, B = 7/2, C = 6/5
A = 2/3, B = 1/3, C = 2/3
A = 1/2, B = 2/2, C = 4/3
A = 2/1, B = 3/3, C = 5/3
Em um projeto de tubulações industriais, geralmente aparecem os seguintes tipos de desenhos de tubulações:
I. Fluxogramas – os fluxogramas são desenhos esquemáticos, sem escala, que mostram todo um sistema constituído por diversos vasos, equipamentos e instrumentos, e a respectiva rede de tubulações a eles ligada. Os fluxogramas têm apenas a finalidade de mostrar o funcionamento do sistema, não se destinando a nenhum efeito de fabricação, construção ou montagem.
II. Plantas de tubulação – as plantas de tubulação são desenhos feitos em escala, contendo todas as tubulações de uma determinada área, representadas em projeção horizontal, olhando-se de cima para baixo.
III. Desenhos isométricos – os isométricos são desenhos feitos em perspectiva isométrica, sem escala; faz-se geralmente um desenho para cada tubulação individual ou para duas ou três tubulações próximas que sejam interligadas. No caso de uma tubulação muito longa, pode ser necessário subdividir a tubulação em vários desenhos isométricos sucessivos. Nunca se devem figurar, em um mesmo desenho isométrico, duas tubulações de áreas diferentes.
IV. Desenhos de tubulação – um projeto de tubulação industrial inclui: desenhos de detalhes típicos, desenhos de fabricação, desenhos de instalações subterrâneas, desenhos de suportes, desenhos de locação dos suportes e de cargas sobre os suportes etc.
Marque a alternativa correta.
Apenas as afirmativas I, II e III são verdadeiras.
Apenas as afirmativas I, II e IV são verdadeiras.
Apenas as afirmativas I, III e IV são verdadeiras.
Apenas as afirmativas I e II são verdadeiras.
Seja um sistema gasoso fechado que recebe uma quantidade de calor finita do meio externo e possui um embolo móvel acoplado a uma máquina que fornece ou recebe trabalho independente do que venha a ocorrer com o sistema. Podemos afirmar, em relação ao seu estado inicial, que:
I. O sistema aumentará sua energia interna se receber trabalho.
II. O sistema diminuirá sua energia interna se realizar trabalho.
III. O sistema realizará trabalho aumentando sua energia interna.
IV. O sistema realizará trabalho.
V. O sistema receberá trabalho
Assinale a alternativa que apresenta somente a(s) afirmativa(s) CORRETA(S):
I
I, II
IV
II, IV
III, IV

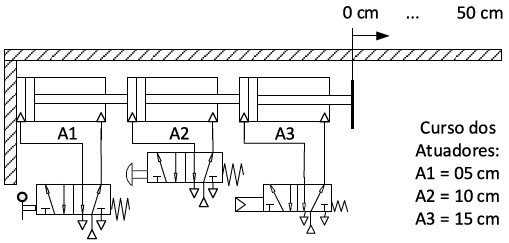

A associação de cilindros pneumáticos abaixo foi montada para possibilitar o posicionamento de peças em diferentes posições. Considerar que a camisa do atuador A1 esteja fixa na estrutura vertical. As hastes dos atuadores A1 e A2 estão fixas, respectivamente, nas camisas de A2 e A3. Os três atuadores recuados marcam a posição inicial (0 cm). Sobre este sistema é CORRETO afirmar que:

Com esta combinação de atuadores é possível obter 8 posições distintas (incluindo a inicial).
O acionamento da válvula operada por ar comprimido e da operada por botão leva o sistema a posição de 25 cm.
Para atingir a posição de 20 cm é necessário acionar a alavanca e o botão.
A máxima posição que se consegue chegar com este sistema é 35 cm.
O acionamento da válvula operada por ar comprimido leva o sistema a posição de 10 cm.

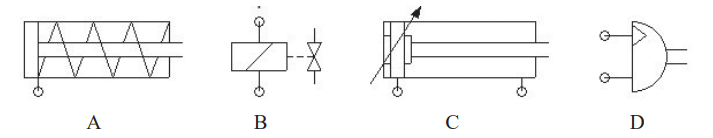

Identifique os dispositivos apresentados na figura a seguir e considere a resposta na seguinte ordem de apresentação: A, B, C, D.

Cilindro rotativo, relé fotoelétrico, sensor de temperatura e tomada elétrica.
Cilindro de ação simples, relé fotoelétrico, cilindro de dupla ação e tomada elétrica.
Cilindro rotativo, válvula solenoide, cilindro de dupla ação e tomada elétrica.
Cilindro de dupla ação, válvula solenoide, cilindro rotativo e cilindro de ação simples.
Cilindro de ação simples, válvula solenoide, cilindro de dupla ação e cilindro rotativo.
Válvulas são dispositivos destinados a estabelecer, controlar e interromper o fluxo em uma tubulação. De acordo com as características dos diversos tipos de válvulas empregados em instalação de tubulações, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.
1.Válvula de gaveta.
2.Válvula de globo.
3.Válvula de retenção.
4.Válvula de borboleta.
( ) Permite a passagem do fluido em um sentido apenas, fechando-se automaticamente por diferença de pressões.
( ) É de fechamento lento e dificilmente dá uma vedação absolutamente estanque.
( ) É empregada principalmente para tubulações de grande diâmetro, baixas pressões e temperaturas elevadas.
( ) O fechamento é feito por meio de um tampão que se ajusta contra uma única sede, cujo orifício está geralmente paralelo ao sentido geral de escoamento do fluido.
Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.
3 – 1 – 4 – 2.
4 – 2 – 1 – 3.
4 – 1 – 3 – 2.
2 – 4 – 1 – 3.
3 – 2 – 4 – 1.
