Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
766
questões
encontradas
20
Mais recentes

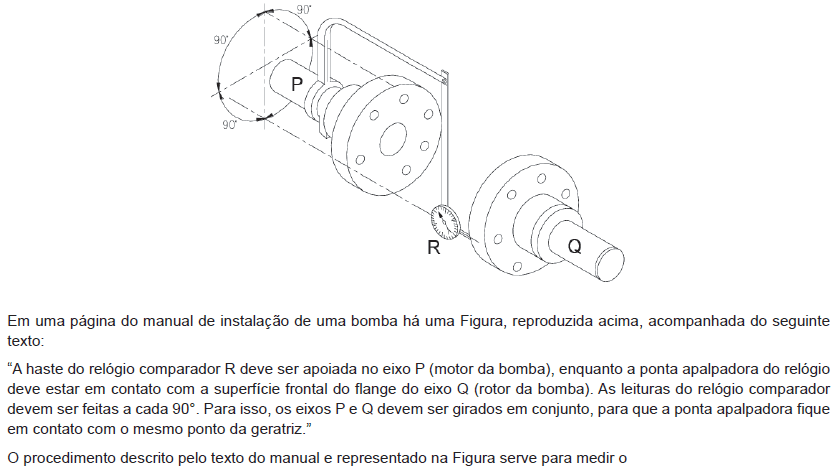

A
deslocamento radial entre os eixos P e Q
B
deslocamento axial entre os eixos P e Q
C
afastamento radial entre os eixos P e Q
D
alinhamento radial entre os eixos P e Q
E
alinhamento axial entre os eixos P e Q
Os pontos P e P’, obtidos pela interseção das curvas
características das bombas com a curva do sistema S, são
conhecidos como shut-off e são fundamentais para o
equacionamento e dimensionamento dos sistemas.
C
Certo
E
Errado
O aumento inesperado na demanda e a ausência no mercado de bombas capazes de atender a certos critérios de vazão ou altura manométrica determinam o tipo de associação necessária. Considerando que a bomba A tem vazão B, potência do motor C e rendimento D, e que a bomba E apresenta vazão F, potência G e rendimento H, é correto afirmar que o rendimento global de uma configuração em paralelo entre as bombas A e E equivale a
A
D + H.
B
2(D + H).
C
B + F .
BH + DF
D
DH (B + F) .
BH + DF
E
D + H .
2
Uma bomba de deslocamento positivo, cuja potência é de
1.200 W, fornece uma vazão de 0,01 m³/s a uma linha
hidráulica que aciona um atuador linear.
Desprezando-se eventuais perdas no sistema, a pressão
máxima, em kPa, disponível na câmara de avanço do atuador
é
A
12
B
100
C
120
D
1.000
E
1.200
Ao término de cada período de funcionamento da bomba,
recomenda-se deixá-la operar a seco por alguns minutos para
prolongar a vida útil do rotor e de seu engaxetamento.
C
Certo
E
Errado
Se um sistema hidráulico de freio acionado por pedal sofrer superaquecimento e isso provocar o surgimento de bolhas no fluido, haverá aumento da pressão desse sistema e isso facilitará o processo de frenagem, já que será exigida uma pressão menor no pedal de acionamento do sistema.
C
Certo
E
Errado
Um atuador linear hidráulico deve exercer uma força de
4,0 kN em um objeto para movimentá-lo a uma velocidade
de 2,5 m/s.
Se a área do pistão do atuador é de 20 cm2, a pressão,
em MPa, do fluido de trabalho e a sua vazão, em m3/s,
serão, respectivamente, de
A
1,0 e 0,0050
B
1,0 e 0,0100
C
2,0 e 0,0050
D
2,0 e 0,0100
E
2,0 e 0,0180
Sobre a perda de carga distribuída em tubulações industriais, assinale a alternativa correta:
A
A perda de carga distribuída é inversamente proporcional ao diâmetro da tubulação.
B
Pode-se determinar a perda de carga distribuída diretamente em um diagrama de Moody, bastando determinar o número de Reynolds e a rugosidade da tubulação.
C
A perda de carga distribuída é diretamente proporcional à velocidade média do fluido na tubulação.
D
Em tubos hidraulicamente lisos não há perda de carga distribuída.
A figura II representa um solenoide com uma bobina operando
proporcionalmente.
C
Certo
E
Errado
Considere que um trabalhador possa aplicar uma força de 20 N em
um elevador manual projetado para elevar uma carga de 100 kg.
Nesse caso, a utilização de um sistema hidráulico permite ao
trabalhador acionar
A
um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do
pistão do elevador meça 60 cm.
B
um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do
pistão do elevador meça 65 cm.
C
um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do
pistão do elevador meça 70 cm.
D
um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do
pistão do elevador meça 50 cm.
E
um pistão que se desloca 10 cm, o que acarreta a subida do
elevador, com carga máxima, equivalente a 10 cm.
Nas conexões designadas como A o sinal é hidráulico, na
designada por B é por tubo capilar e C é uma ligação
mecânica.
C
Certo
E
Errado
Considere que um pneu automotivo de 0,6 m3 seja calibrado com
200 kPa (manométrico), que a temperatura do pneu e do ar seja
igual a 20 ºC, e que a constante do gás seja de 287 (Nm)/(kgK).
Nessa hipótese, a melhor estimativa para a massa de ar, no pneu, é
A
4,5 kg.
B
3,2 kg.
C
2,1 kg.
D
5,8 kg.
E
5,2 kg.
Na figura II, um cilindro de dupla ação é comandado por
válvula direcional 5/2 com acionamento por duplo solenoide.
C
Certo
E
Errado
O princípio de funcionamento do venturi, equipamento
constituído de tubos manométricos, é a transformação da
queda de energia cinética em energia de pressão.
C
Certo
E
Errado
105 O elemento 2 do sistema é uma válvula reguladora de fluxo unidirecional, montada como controle na entrada (meter-in), que é o método utilizado em aplicações onde a carga sempre resiste ao movimento do atuador, em casos em que é necessário empurrar uma carga com velocidade controlada.
C
Certo
E
Errado
A curva característica de um sistema de duas bombas em série é obtida somando-se as vazões e mantendo-se constante a pressão
fornecida pelas bombas.
C
Certo
E
Errado
Determinada aplicação mecânica apresenta uma bomba que deve aumentar a pressão de um fluido com vazão de 0,001 m3/s. Assinale a alternativa que apresenta a potência elétrica, em kW, exigida pela bomba, sabendo-se que sua eficiência é de 80%, que a energia transferida para o fluido por unidade de peso é de 16 m e que o peso específico do fluido é de 105 N/m3.
A
0,02.
B
0,2.
C
2.
D
20.
E
200.
A diferença de pressão p1 - p2 é maior que 1 m de coluna d’água.
C
Certo
E
Errado
Considerando as características construtivas, aplicação
e princípio de funcionamento das diferentes válvulas de
uso em tubulações industriais, selecione abaixo a alternativa
correta:
A
Válvulas de bloqueio destinam-se a interrupção do fluxo,
podendo também operar em aberturas intermediarias para controle
da vazão. Como exemplos desse tipo de válvula, podemos
citar as válvulas de gaveta e as válvulas de agulha.
B
Válvulas de regulagem destinam-se especificamente ao
controle de vazão. Exemplos típicos dessas válvulas são as
válvulas de macho e as válvulas de comporta.
C
A válvula de pé é um tipo de válvula de retenção, usada
quando se deseja impedir a ocorrência de reversões de fluxos
no escoamento.
D
Válvulas do tipo “gaveta” são usadas em qualquer diâmetro
reduzidos (tipicamente abaixo de 1 polegada), exclusivamente
em tubulações de água. Admitem fechamento rápido em qualquer
condição de vazão e pressão, dificilmente dão fechamento
estanque.
E
Válvulas de agulha são usadas para regulagem grosseira da vazão de líquidos quando estes apresentam sólidos em suspensão.
