Em uma rede de vasos comunicantes a:
A
A pressão do liquido é a mesma em todas as direções.
B
Pressão é nula.
C
A pressão do liquido é menor no tubo mais estreito.
D
A pressão do liquido é maior no tubo mais estreito.
E
A pressão do liquido é maior no tubo mais largo.
Considere as seguintes afirmações sobre perda de carga em instalações hidráulicas, identificando com “V” as VERDADEIRAS e com “F” as FALSAS, assinalando a seguir a alternativa CORRETA na sequência de cima para baixo.
( ) As perdas menores ocorrem devido à rugosidade interna dos acessórios.
( ) Em uma instalação, as perdas de carga em acessórios sempre serão menores que a perda de carga total dos tubos.
( ) As perdas menores são expressas em comprimento equivalente de tubo.
( ) Substituir uma válvula por um segmento de tubo anula a perda de carga no referido trecho.
( ) Quanto menor a vena contracta, maior é a perda de carga na entrada de um tubo.
Fonte: ÇENGEL, Y. A.; CIMBALA, J. M. Mecânica dos Fluidos: Fundamentos e Aplicações. 3a. ed. Porto Alegre: AMGH, 2015.
A
V – F – V – F – F.
B
F – V – F – V – F.
C
V – V – F – F – V.
D
V – V – V – V – F.
E
F – F – V – F – V.
No tocante às estações elevatórias, também chamadas de estações de bombeamento, é correto afirmar que
A
os conjuntos elevatórios são instalados no salão das máquinas.
B
o motor elétrico é responsável pela elevação do líquido (água ou esgoto).
C
a bomba centrífuga é responsável por fornecer a força eletromotriz para impulsionar o motor elétrico.
D
podem conter apenas um conjunto motor-bomba.
E
no saneamento não são empregadas para captar a água de mananciais de superfície ou de poços.
O golpe de aríete é um fenômeno que ocorre devido à(s):
A
variação de pressão decorrente de variação de vazão, voluntária ou involuntária, em alguns sistemas.
B
pressão negativa na região de sucção de uma bomba, logo após a válvula de escorva.
C
temperatura elevada na região de pressão de uma bomba, antes da válvula de coluna.
D
alta pressão entre a válvula de escorva e a válvula de retenção de coluna.
E
perturbações produzidas pelo ser humano no manejo dos sistemas de controle de temperatura.

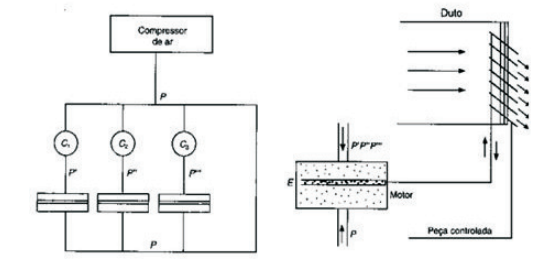

A figura, a seguir, é um esquema de controle pneumático. Assinale a alternativa que NÃO diz respeito a ela.
Fonte: Instalações de Ar Condicionado, Hélio Creder.
A
O compressor de ar, geralmente ocupa um espaço apreciável na casa de máquinas.
B
Representa um investimento adicional que deve ser pesado antes de se optar por essa solução.
C
Basicamente, é constituído por um compressor de ar, acionado por motor elétrico.
D
Havendo um desequilíbrio de pressões, o pistão se desloca, abrindo ou fechando a peça a ser controlada.
E
Possui controladores, que recebem a pressão primária, P, do compressor e elevam até as pressões P',P" e P"'.
Ano:
2015
A perda de carga é a energia dissipada em forma de calor devido ao atrito e à viscosidade em uma canalização. Sobre estas perdas, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.
( ) A perda de carga localizada ou distribuída é aquela que ocorre em pontos localizados na tubulação, como curvas, registros, reduções, ampliações e derivações.
( ) A perda contínua é aquela que ocorre ao longo da canalização.
( ) As perdas localizadas não podem ser desprezadas nas tubulações longas cujo comprimento exceda cerca de 4000 vezes o diâmetro da tubulação.
A
F/ V/ F
B
V/ F/ V
C
F/ V/ V
D
F/ F/ V
E
V/ F/ F
Ano:
2015
A válvula de controle é o elemento final mais usado nos sistemas de controle industrial. Considerando as partes principais da válvula, é correto afirmar que o atuador pneumático tipo pistão
A
é o tipo de atuador que é acionado por meio do ar comprimido e o retorno à posição original é feito através de mola.
B
normalmente provoca um deslocamento rotativo na haste da válvula.
C
é o tipo de atuador que é acionado por meio do ar comprimido e, tanto a ida do êmbolo como o retorno deste à posição original, é feito por meio do ar comprimido.
D
é utilizado quando a força necessária para movimentar o obturador é muito alta, normalmente em tubulações de grandes diâmetros.
E
é o tipo de atuador que é, na verdade, um motor que recebe, por exemplo, um sinal de 4 a 20 mA e aciona o deslocamento do obturador.
Nos sistemas que utilizam ar comprimido como elemento de acionamento e controle, observa-se que:
A
há corrosão dos elementos pela existência de umidade e alta pressão.
B
a pressão máxima de trabalho é da ordem de cem mil kPa.
C
velocidades muito baixas são difíceis de serem obtidas.
D
como o ar é um fluído altamente incompressível, é difícil de se ter uniformidade nas velocidades.
E
o ar tem existência real e concreta e não ocupa nenhum lugar no espaço.
As bolhas gasosas tanto surgem no fenômeno conhecido como cavitação quanto na vaporização convencional.
Na cavitação, as bolhas nascem devido à(ao)
A
redução de pressão, mantida a temperatura constante.
B
redução de temperatura, mantida a pressão constante.
C
aumento de pressão e de temperatura.
D
aumento de pressão, mantida a temperatura constante.
E
aumento de temperatura, mantida a pressão constante.
Os sistemas fluídicos podem ser compostos por líquidos e gases com diferentes características. Podem ser fluídos considerados limpos ou sujos, de baixa ou alta viscosidade e de alta ou baixa condutividade elétrica. Essas características acabam por definir o melhor dispositivo para a determinação da vazão. Das alternativas a seguir assinale a que apresenta o dispositivo mais indicado para a determinação da vazão de fluídos viscosos e sujos.
A
Dispositivo de Tubo de Pitot.
B
Dispositivo ultrassônico com tempo trânsito.
C
Dispositivos Eletromagnéticos.
D
Dispositivo ultrassônico com efeito Doppler.
A Defensoria Pública do Estado de São Paulo está reformando um prédio construído na metade do século passado no Centro de
São Paulo. Para a devida adequação das instalações prediais decidiu que serão totalmente refeitas as redes de água, de esgoto
e elétrica. O mestre de obras, seguidas vezes, tem se manifestado sobre um possível golpe de aríete que possa ocorrer. Este
efeito significa
A
uma eventual sobrecarga na rede de alimentação elétrica do prédio que desarme os sistemas de proteção elétricos pela
oscilação de tensão/corrente e assim comprometer o funcionamento de bombas e hidrantes.
B
a ocorrência de deficiências operacionais de ralos sifonados e em bolsas de vedação de bacias sanitárias que possam
permitir o vazamento de odores da rede de esgoto para o andar tipo acarretando desconforto, náuseas e possíveis dores
de cabeça aos funcionários que lá trabalham.
C
efeito de tempestades com rajadas de vento e descargas elétricas que possam comprometer a edificação face à não finalização
da instalação de para-raios.
D
variações de pressão causadas por alguma perturbação que seja imposta ao fluxo ascendente ou descendente do líquido
em condutos, decorrentes de: operações de abertura ou fechamento repentino de válvulas; falhas mecânicas de dispositivos
de proteção; interrupção repentina na operação de bombas por falta de energia elétrica.
E
um movimento dos operários da obra por melhores condições operacionais e salariais.
Nas cores utilizadas em circuitos hidráulicos ou pneumáticos definidas pela American National Standard Institute, observa-se que a cor:
A
vermelha representa um sistema de transformação de energia.
B
amarela representa restrição no controle de passagem de fluxo.
C
violeta indica a passagem de pressão de alimentação normal do sistema.
D
azul indica o fluxo inativo de armazenagem com exaustão para a atmosfera.
E
verde representa o fluxo de descarga, escape ou retorno à base do sistema.
O escorvamento adequado de um sistema de bombeamento é obtido quando:
A
o diâmetro do tubo de recalque é o dobro do de sucção.
B
a válvula de pé com crivo é posicionada logo após a válvula de retenção no recalque.
C
a válvula de retenção é duplo fluxo e fica posicionada na sucção.
D
o diâmetro do tubo de sucção é diretamente proporcional ao de recalque.
E
a válvula de pé com crivo está operando em perfeitas condições.

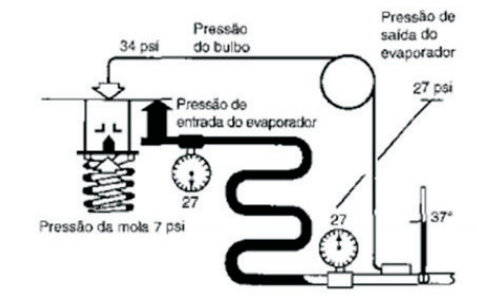

No diagrama a seguir, são mostradas as pressões e temperaturas para uma Válvula de Expansão Termostática - VET. Assinale a alternativa que indica a pressão de fechamento.
Fonte: Instalações de Ar Condicionado, Hélio Creder.
A
7 psi
B
9 psi
C
27 psi
D
34 psi
E
37 psi
As turbobombas de rotor fechado são indicadas para ser usadas em sistemas
A
de esgoto sanitário.
B
que utilizam líquidos com substâncias abrasivas.
C
que utilizam líquidos com areia.
D
que utilizam gases a altas temperaturas.
E
que utilizam líquidos sem substâncias em suspensão.
Os freios de segurança do carro e o do contrapeso — se houver
— devem, cada um, ser acionados pelo seu próprio limitador
de velocidade. O acionamento pode ser realizado por meio de
dispositivos mecânicos ou hidráulicos, sendo vedado seu
acionamento por meio de dispositivos elétricos ou
pneumáticos.
C
Certo
E
Errado
A associação em paralelo é o arranjo que resolve o problema
de instalações com alturas manométricas elevadas, quando se
torna necessário o desenvolvimento de grandes pressões.
C
Certo
E
Errado
Na figura III, um cilindro de simples ação é comandado por
válvula de três posições de centro fechado.
C
Certo
E
Errado
A teoria de hidráulica é constantemente utilizada pelos engenheiros
como base para análise e dimensionamento de máquinas de
fluxo em geral. Tendo como base sistemas composto por bombas
centrífugas, identifique o item correto.
A
A equação de Bernoulli modificada (considera a perda de energia
devido à viscosidade do fluido), utilizada para instalações hidráulicas
em geral, somente pode ser aplicada para escoamento
em regime turbulento.
B
No caso de um escoamento viscoso em instalação hidráulica
com máquina de fluxo, no trecho com presença de bomba aumentará
apenas a linha de energia total enquanto que a linha de energia
piezométrica se manterá constante.
C
Em sistemas hidráulicos com várias bombas centrífugas, a
associação dessas bombas em paralelo é utilizada para fornecer
maiores cargas manométricas.
D
A variação da rotação do rotor da bomba não é capaz de variar o valor NPSHrequerido em sua operação usual.
E
Tanto a redução da rotação quanto a redução do diâmetro da
bomba fazem a sua curva característica se deslocarem no mesmo
sentido.
Assinale a alternativa que indica o número adimensional que melhor representa a relação entre as forças de pressão e as forças de inércia útil em projetos de máquinas hidráulicas.
A
Froude.
B
Euler.
C
Weber.
D
Reynold.
E
Nusselt.
