Questões de Concurso sobre Estática dos Fluidos

Com relação aos conceitos básicos de processos de fabricação, assinale a opção correta.

Um cilindro contém 2 moles de um gás perfeito a uma temperatura de 300 K. Se o volume do cilindro é de 0,05 m³, assinale a alternativa que apresenta a pressão do gás no interior do cilindro

A tensão circunferencial (hoop stress) no vaso é de 100 Mpa.

No processo de imersão, acontece o fenômeno de abertura de cavidades no líquido, chamado de cavitação, que é transitório até ocorrer o equilíbrio hidrostático, quando todas as cavidades são preenchidas pelo líquido.

Considerando-se a densidade da água como 1 g/cm³, é correto afirmar que o bloco possui massa de 80 kg.

Em Fenômenos de Transporte, o estudo de fluidos estáticos é útil para o entendimento da ação de forças sobre superfícies submersas. Sobre o estudo de comportas, assinale a alternativa correta.

Na situação da figura a seguir, um manômetro instalado em A indica a pressão de 100 kPa, assumindo-se g = 10 m/s² no local e que os valores das massas específicas da água, do mercúrio e do óleo sejam, respectivamente, 1.000 kg/m³, 13.600 kg/m³ e 800 kg/m³ Nesse caso, considerando que a pressão atmosférica no local valha 101,32 kPa, é correto concluir que a pressão absoluta em B será menor que a pressão atmosférica no local.

A exatidão de medição dos rotâmetros pode sofrer influência pelas mudanças na densidade e viscosidade do fluído.

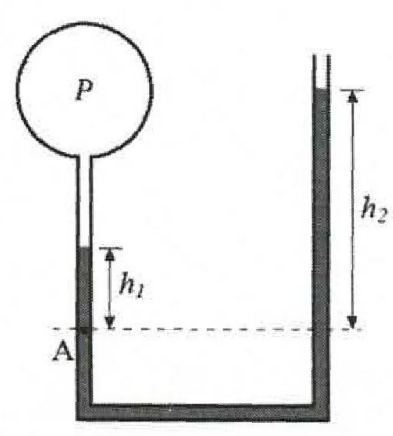

Examine a figura abaixo.

Uma tubulação possuí uma das extremidades fechada, submetida a uma pressão manométrica P = 8000 Pa, enquanto a outra extremidade é aberta para a atmosfera. A tubulação é preenchida parcialmente com um líquido incompressível de massa específica ρ = 2000 kg/m³, conforme a figura acima. Se, para um determinado ponto de referência A, a coluna de líquido no trecho da tubulação à esquerda possuí uma altura h₁ = 10 cm, qual é a altura h₂ da coluna de líquido no trecho da tubulação à direita (aberto à atmosfera), considerando que a aceleração da gravidade é g = 10 m/s²?

Avalie as afirmações a seguir e informe (V) para verdadeiro e (F) para falso.

( ) A taxa de deformação de um fluido depende da sua viscosidade.

( ) Um fluido é uma substância que se deforma continuamente quando a tensão de cisalhamento excede o valor crítico.

( ) As tensões de cisalhamento são nulas quando o fluido se encontra em repouso.

( ) Fluidos para os quais a tensão de cisalhamento é diretamente proporcional à taxa de deformação são denominados de fluidos newtonianos.

( ) O número de Reynolds é utilizado para avaliar o regime do escoamento como adiabático e isentrópico.

De acordo com as afirmações, a sequência correta é

A variação de pressão em qualquer fluido em repouso é descrita pela relação básica pressão-altura, conforme a equação a seguir.

A partir da análise da equação informe verdadeiro (V) ou falso (F) para as afirmações.

( ) A diferença de pressão entre dois pontos em um fluido estático pode ser determinado pelo produto entre a densidade do fluido e a medida da diferença de elevação entre dois pontos.

( ) Associando-se esta equação à equação de Bernoulli (conservação da energia mecânica), é possível calcular a entalpia de estagnação do fluido.

( ) Quanto maior a densidade do fluido maior será a diferença de pressão entre dois pontos na direção horizontal.

( ) Quaisquer dois pontos na mesma elevação em um volume contínuo de mesmo líquido estão a mesma pressão.

De acordo com as afirmações, a sequência correta é

A pressão pode ser medida em termos absolutos ou diferenciais, desta forma é comum identificar três tipos de pressão:

I - _______: é a diferença entre a pressão em um ponto particular num fluído e a pressão absoluta (zero), isto é, vácuo completo.

II - _______: é a medição da pressão em relação à pressão atmosférica existente no local, podendo ser positiva ou negativa.

III - _______: é a diferença medida entre duas pressões conhecidas, mas nenhuma delas é a pressão atmosférica.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto:

Um técnico está modificando uma instalação na qual circula um determinado fluido e precisa usar o peso específico desse fluido para o cálculo e para a seleção do componente que será colocado nessa instalação.

Sabendo-se que o peso específico relativo do fluido que circula nessa instalação é de 0,85, qual é o peso específico, em N/m³, desse fluido?

Diversos conceitos diferentes norteiam a estática dos fluidos.

Considerando-se esses conceitos, é correto afirmar que

Assinale a alternativa que indica corretamente o símbolo que representa uma bomba reversível, com dois sentidos de fluxo, em um desenho técnico de sistema hidráulico.

Numere a segunda coluna de acordo com a primeira, relacionando cada tipo de pressão com a característica apropriada.

(1) Pressão estática

(2) Pressão dinâmica

(3) Pressão de estagnação

( ) Também conhecida como pressão total.

( ) Medida através de um orifício perpendicular ao escoamento.

( ) Ocasionada pela velocidade do escoamento.

A sequência correta de preenchimento dos parênteses da segunda coluna, de cima para baixo, é

Um cilindro de gás hermeticamente fechado contendo gás neônio é mantido a 20,0ºC e pressão de 1,5 atm. Para que a pressão do cilindro seja elevada para 3,5 atm, considerando que o gás tem comportamento ideal, a temperatura deverá ter um aumento aproximado de:

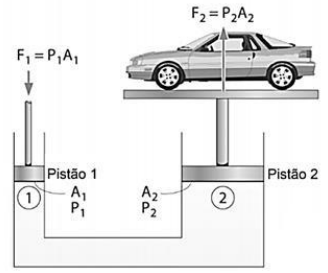

Sobre o sistema de prensa hidráulica, apresentado na Figura a seguir, considerando a área A₁ menor do que a área A₂, constata-se que

CUKLA, Anselmo R.; SANTOS, Bruna Karine; ESPARTEL, Lélis. Máquinas primárias. Porto Alegre, SAGAH, 2018.

Um volume de água se encontra em um recipiente de paredes rígidas e sob temperatura constante. Nessa condição inicial, a massa específica da água vale 960 kg/m³. O volume de água é então uniformemente comprimido em sua superfície livre com uma carga de 4 MPa e, nessa condição final, a massa específica da água passou a 1000 kg/m³. Assim, o módulo de elasticidade volumétrico da água, nas condições analisadas, é de

Os sistemas de ventilação podem ter funções variadas, conforme as necessidades da instalação e o objetivo principal é promover a circulação de ar natural, resfriado ou aquecido para proporcionar conforto humano, bem como remover material particulado em ambientes industriais. A fim de que a ventilação cumpra as funções para as quais foi projetada, deve manter a pressão gerada dentro de valores adequados. Uma forma prática de determinar a pressão é por meio de um canal em forma de U, parcialmente preenchido com água ou mercúrio, conectado ao duto de ventilação, sendo que a forma de conexão nos permite estabelecer valores de pressão estática, dinâmica e total.

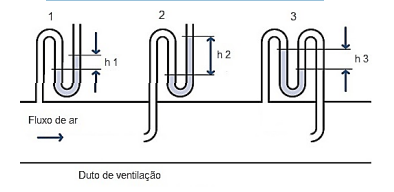

A figura (formas de medir pressão), a seguir, apresenta três formas de conexão, do canal em forma de U com o duto de ventilação, para as quais pode-se determinar o tipo de pressão obtida.

Assinale a alternativa correta.
