Questões de Concurso sobre Estática dos Fluidos

Umidade relativa é por definição:

Considere dois fluidos imiscíveis, “A” e “B”, que, quando postos em um tanque que possui dois compartimentos, apresentam as alturas de coluna, conforme a figura a seguir.

Com base nas dimensões acima apresentadas, verifica-se que as densidades dos fluidos são dadas pela relação

O dispositivo mais simples de se medir pressão é o tubo piezométrico, ou simplesmente piezômetro, que consiste na inserção de um tubo transparente na tubulação ou em um reservatório de água. Outro dispositivo é o tubo em U, aplicado para medir vazões muito pequenas ou muito grandes. Com base na figura a seguir, é correto afirmar que a pressão absoluta em C é igual a:

Dados: Patm = pressão atmosférica

Ƴˋ= peso específico do líquido em D

Ƴ= peso específico do líquido indicador

Definimos um fluido como substância que se deforma continuamente sob a ação de uma tensão de cisalhamento. Na ausência desta tensão, não haverá deformação. Os fluidos podem classificados, de modo geral, de acordo com a relação entre a tensão de cisalhamento aplicada e taxa de deformação. Nesse contexto, marque a alternativa correta.

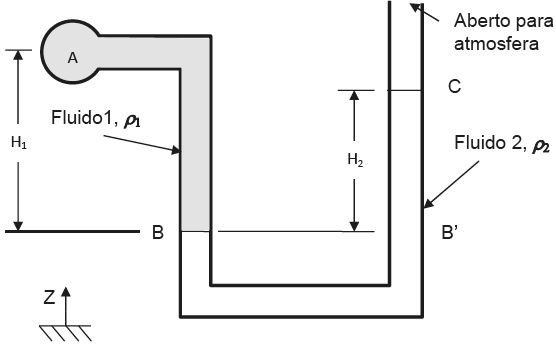

Considerando-se a massa específica do fluido 1 desprezível comparada com a do fluido 2, a densidade do fluido 2 é r₂ = 10000 kg/m³ e H₂ = 3 mm. Marque a alternativa com o valor correto da pressão no ponto A.

R.W. Fox e A. T. McDonald. Introdução à mecânica dos fluidos. 2.ª ed. Rio de Janeiro: Guanabara Dois, 1981 (com adaptações).

Na situação apresentada, considerando-se que o escoamento seja permanente, em regime turbulento e com perfil de velocidades totalmente desenvolvido, a velocidade máxima de escoamento será inferior a 3 m/s.

A seguinte figura representa uma comporta de um reservatório que armazena dois fluidos imiscíveis de densidades ${\rho }_X$ e ${\rho }_Y$ :

Sabendo que a comporta tem uma largura “B”, que a superfície superior do fluido “X” está exposta à atmosfera, e que, no sistema, atua uma aceleração da gravidade “g”, é correto dizer que a força resultante exercida por esses fluidos represados sobre a comporta é dada pela equação

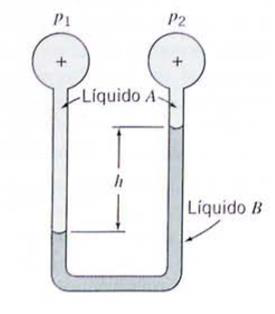

Os líquidos no manômetro na figura abaixo são considerados estáticos e incompressíveis. Nesta situação, a pressão P1 no manômetro é

Dados: ρ_A: densidade do líquido A; ρ_B: densidade do líquido B; g: aceleração gravitacional.

Dentro da água as pessoas sentem-se mais leves em virtude da força exercida pela água sobre o corpo imerso. Essa força é descrita pelo princípio de Arquimedes.

De acordo com o princípio citado, é correto afirmar que

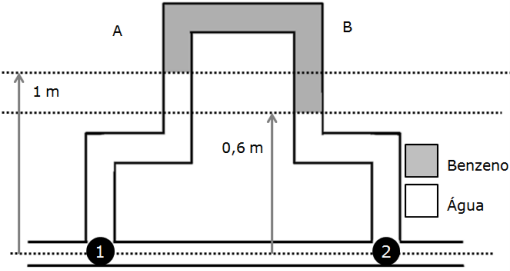

De acordo com a figura ao lado em que a densidade específica do benzeno é 800 Kg/m³ e a da água é 1000Kg/m³, o valor encontrado na expressão (P₁ - P₂)) é de

Concernente a tensão, analise as afirmações abaixo, marque V para verdadeiro e F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta:

( ) Fluidos exibem outro fenômeno que os distinguem dos sólidos. Tal fenômeno é designado tensão capilar.

( ) Uma forma de determinar a tensão superficial de um líquido é com a determinação da força por unidade de volume necessária para diminuir a área da superfície da película localizada na interface dos dois meios.

( ) Como resultado da tensão superficial, veremos que pequenas porções do fluido, quando depositadas sobre uma mesa, adquirem uma forma tal que a superfície de separação entre o fluido (na forma líquida) e o ar adquire uma forma arredondada.

Em relação aos fluidos, leia as assertivas abaixo:

I. Por fluido entendemos a matéria em condições de exibir movimento relativo entre as partes que a compõem;

II. No sentido clássico, fluidos correspondem a dois estados da matéria: o líquido e o gasoso. Quando não se movimentam,osfluidosassumemaformadorecipientequeocupame,portanto, não têm uma forma bem definida;

III. A pressão é outra grandeza fundamental na caracterização do estado de um fluido. Ela depende do ponto considerado e, eventualmente, do tempo.

É correto o que se afirma em:

Um reservatório esférico com diâmetro interno de 6mdestinado ao armazenamento de hidrogênio gasoso explodiu durante a etapa de carregamento. Entre as hipóteses avaliadas pela equipe de peritos está a operação do sistema com pressão acima do limite permitido, devido a uma falha na válvula de segurança. Além disso, foi constatada a ausência de aquisição de dados do transdutor de pressão instalado no interior do tanque pelo sistema supervisório. Momentos antes da explosão, a temperatura e a massa de hidrogênio armazenada no reservatório, monitoradas pelo sistema supervisório, eram de 20 ºC e de 1,2 toneladas, respectivamente.

Considerando o hidrogênio como um gás ideal, assinale a alternativa que apresenta, corretamente, a pressão manométrica no interior do reservatório momentos antes da explosão.

Dados: Massa molar H₂: 2 kg/kmol

Dados: Constante universal dos gases: 8,3 kJ/kmol-K

Dados: Pressão atmosférica local: 100 kPa

Os princípios da hidrostática ou estática dos fluidos envolvem o estudo dos fluidos em repouso e das forças sobre objetos submersos.

Nesse estudo, NÃO se constata que a(o)

Atente à seguinte figura, que representa um manômetro diferencial, em que o fluido "A" é água, "B" é óleo e o fluido manométrico é mercúrio.

O conjunto cilindro-pistão, ilustrado abaixo, se encontra na vertical. Ele contém 0,2 kg de ar a 300 K e pressão de 200 kPa. Este conjunto é aquecido até que o volume de ar contido em seu interior dobre.

Desprezando-se o atrito do pistão com as paredes do cilindro, então nestas circunstâncias o trabalho realizado é, em kJ,

Um elevador hidráulico é constituído de um pistão de 25 cm de diâmetro e 4 m de curso coaxial a um cilindro de 25,02 cm de diâmetro. O espaço anular - entre pistão e cilindro - foi preenchido com óleo de υ = 6,4x10^-4 m²/s e γ = 6800 N/m³ . Nesse caso, o sistema será utilizado para erguer um automóvel.

Sendo que o pistão sobe com sua velocidade de 18 m/min, de forma constante, e o peso total do veículo mais o pistão é de 3 toneladas, a resistência viscosa, quando o pistão sobe 2 m, é de

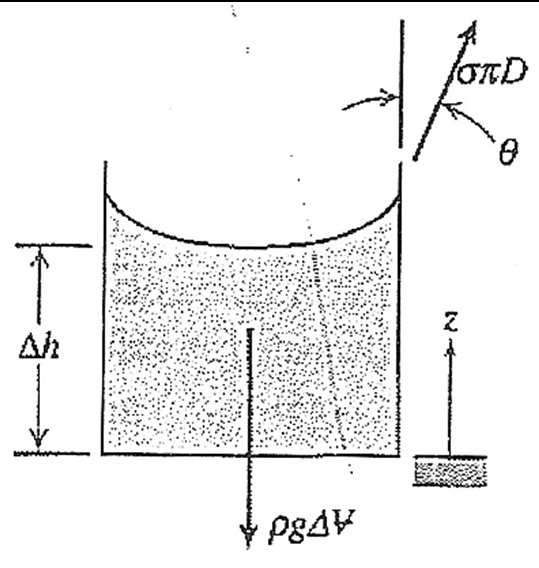

Considere um tubo com líquido, conforme figura abaixo. Pede-se encontrar uma expressão geral para Δh como função do diâmetro do tubo D, desconsiderando medidas feitas e o volume no meio do menisco. Calcule, também, o D_min para a água no qual Δh = −1mm(depressão).

Dados: cos(0) = 1,0; A = 0,998 g/cm³; g = 9,8m/s²

Um engenheiro se depara com a seguinte situação: no recebimento de um vaso de pressão cilíndrico, com tampas esféricas, formato e dimensões externas estabelecidas na figura abaixo, ele quer ter certeza da espessura da chapa de aço utilizada na fabricação do produto. Dessa forma, ele se certifica que o vaso está completamente vazio, e enche esse vaso com água até transbordar. Na medição de volume de água que preencheu totalmente o vaso, ele encontrou o seguinte resultado: 10,16 m3. Assinale a alternativa que apresenta o valor mais provável da espessura da chapa utilizada para a fabricação desse vaso.
