Questões de Concurso sobre Controle Eletrônico de Máquinas Elétricas

Inversores de frequência são usados no acionamento de máquinas elétricas, exceto motores de indução.

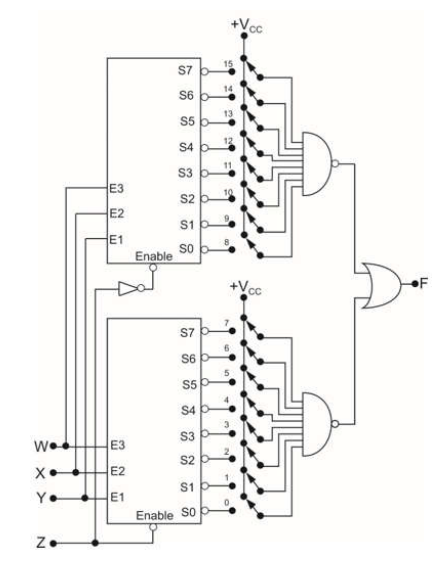

Um engenheiro necessitava de um circuito eletrônico programável através do posicionamento de chaves e capaz de implementar expressões booleanas entre quatro sinais digitais (W, X, Y e Z). Ele solicitou a um técnico que montasse o circuito apresentado na figura, utilizando decodificadores com 3 (três) entradas e 8 (oito) saídas, em que E3 representa o bit mais significativo da entrada. Sabe-se que o pino de enable, quando desativado, faz com que todas as saídas do decodificador (S0 até S7) permaneçam em nível lógico 1. As chaves são independentes e têm duas posições de contato, conectadas à barra de +Vcc ou ao terminado do decodificador.

Quais os números das chaves que deverão ser conectadas aos decodificadores para que a expressão booleana do sinal F seja

$\bar{W}XY+W\bar{X}\bar{Z}+WX\bar{Y}Z$

O dispositivo empregado no acionamento manual de motores de indução trifásicos que incorpora as funções de manobra e proteção contra curto-circuito e sobrecarga é conhecido como

Sobre a utilização do inversor de frequência, assinale a alternativa CORRETA:

Possui um dispositivo sensor cuja função é detectar falta ou falha de tensão e/ou frequência da rede elétrica e, após interromper a energização pela rede, fecha um contato para o comando da partida do grupo gerador. Os parâmetros do sistema devem ser ajustados para ter um tempo mínimo de confirmação de falta ou falha, evitando, por exemplo, a partida do grupo gerador em decorrência de picos instantâneos na tensão da rede. O sistema deve também monitorar o retorno da rede elétrica à condição de normalidade para acionar um contato de retransferência da carga, mantendo o grupo gerador funcionando em vazio para o devido resfriamento.

Trata-se de

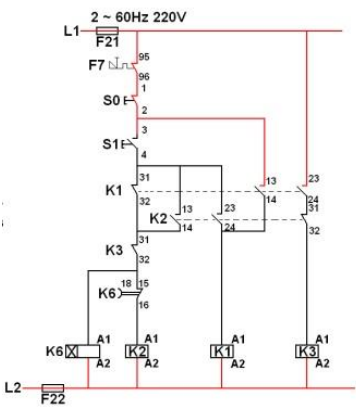

No esquema de comando elétrico da máquina, mostrado abaixo:

I - O esquema é para aplicação específica a motores com dupla tensão nominal e que disponha de seis terminais.

II - Com este esquema de comando, durante a partida a corrente fica reduzida a ½ da corrente de partida.

III - K₁ (13 e 14) e K₂ (31 e 32) são, respectivamente auto selo e intertravamento.

Estão corretas as alternativas:

Se for escolhida a manobra de coordenação do tipo 2 para a ligação do motor, não haverá risco para pessoas e instalações, mas podem ocorrer dano no relé de sobrecarga para desligamento seguro da corrente de curto-circuito.

-

Para um motor de 12 terminais com o esquema de ligação apresentado na figura precedente, a tensão nominal é de

Na automação, há varias elementos e dispositivos de comando elétrico. Um dos componentes apresenta um núcleo magnético bipartido e uma bobina que, quando alimentada por um circuito elétrico, forma um campo magnético que, concentrado na parte fixa do núcleo, atrai a partes móveis.

Este dispositivo é chamado de:

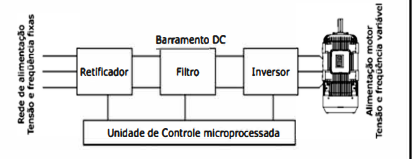

Através de um dispositivo eletrônico, e a partir da tensão e frequência constante da rede de energia elétrica, obtém-se um sistema trifásico com frequência variável para alimentação de motor, conforme ilustra o diagrama em bloco a seguir:

Fonte: Creder, Hélio, Instalações elétricas

Para que o motor funcione corretamente é preciso que:

Máquinas elétricas são dispositivos que realizam a conversão entre energia elétrica e mecânica, e vice-versa.

Considerando esses dispositivos, assinale a alternativa que apresenta um motor elétrico síncrono.

Sobre os sistemas conhecidos e utilizados para a partida de motores, assinale a alternativa correta.

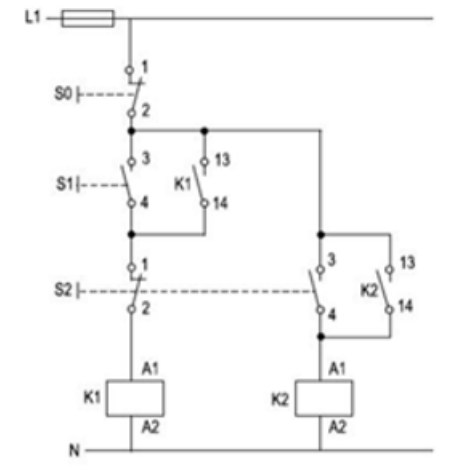

Analisando o diagrama de comando de acionamento de dois motores, através das chaves contatoras K1 e K2, que acionam respectivamente os motores 1 e 2, é correto afirmar que:

.

Como são chamados os circuitos básicos dos contatores e chaves magnéticas?

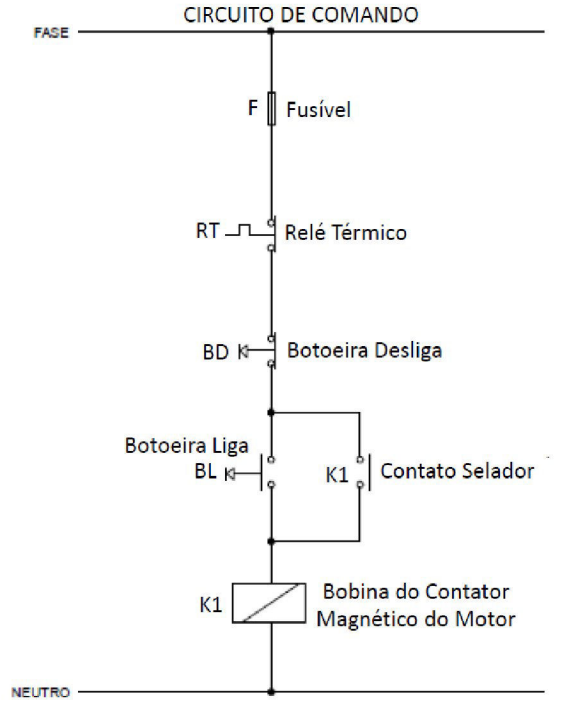

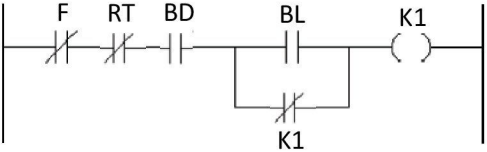

Observe o seguinte diagrama de circuito de comando para partida direta de motores elétricos.

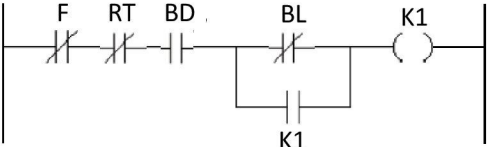

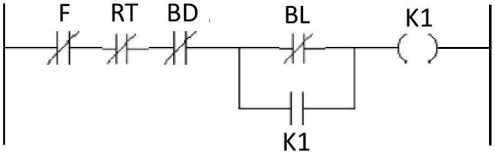

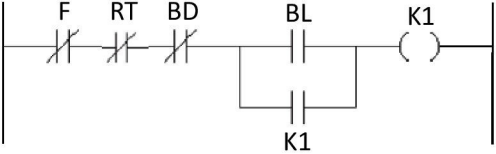

Assinale a alternativa que apresenta CORRETAMENTE a linguagem LADDER que deve ser utilizada para esse circuito:

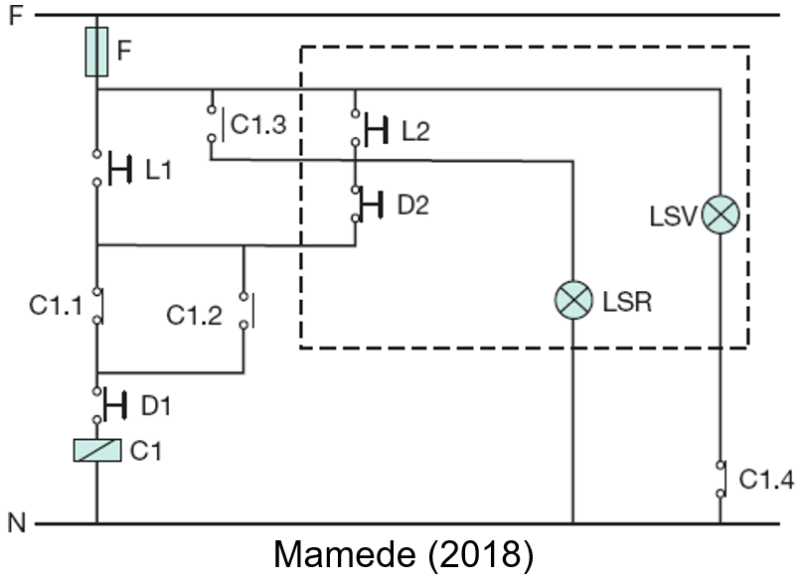

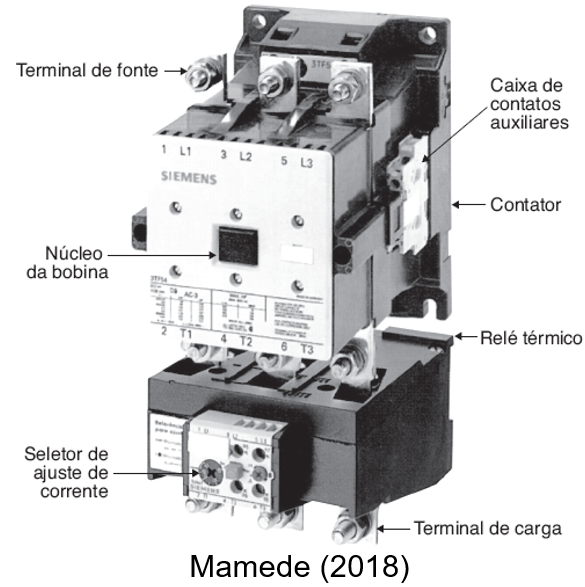

O princípio de funcionamento de contatores baseia-se na força magnética originada pela energização de bobina e na força mecânica proveniente do conjunto de molas, preso à estrutura dos contatos móveis. As figuras a seguir mostram partes constituintes do dispositivo e diagrama de comando de contator (C1), de acionamento local, com aplicação em motores elétricos, composto por núcleo magnético bipartido, bobina que atua por efeito eletromagnético e contatos elétricos NA/NF.

(Fonte: Mamede, 2018)

Em relação aos contatores, é correto afirmar que:

Analise as afirmativas abaixo com relação à figura 1.

1. O acionamento possui a possibilidade de reversão da rotação do motor.

2. Os contatores c2 e c3 possuem intertravamento.

3. Se o relé de sobrecarga for acionado, o contator c3 se manterá energizado.

Assinale a alternativa que indica todas as afirmativas corretas.

Abaixo são mostrados acontecimentos para a correta operação da partida estrela-triângulo.

1. O contator c1 é acionado.

2. O contator c2 é acionado.

3. O contator c3 é acionado.

4. Relé temporizador d1 muda seu estado após o tempo programado.

Assinale a alternativa que apresenta a sequência correta de acontecimentos após o operador pressionar o botão b1:

Um dos instantes mais críticos durante a operação de motores elétricos é a partida, pois nesse momento os motores solicitam uma corrente maior do que a necessária durante a operação.

São métodos que podem ser utilizados para acionamento de motores trifásicos, exceto:

A adoção de um eficiente sistema partida de motores pode ser considerada uma das regras básicas para se obter do motor um vida útil prolongada. Quando aos métodos de partida de motores:
