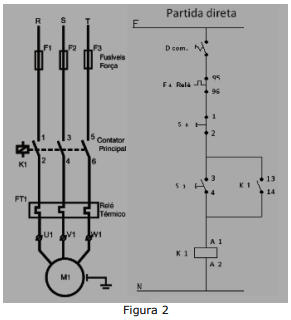

A figura abaixo representa:
O diagrama multifilar de uma chave estrela-triângulo.
O diagrama de blocos de uma partida direta de motor trifásico.
O diagrama funcional (força e comando) de uma partida direta de motor trifásico.
O esquema elétrico de uma chave compensadora.
O diagrama funcional de inversão do sentido de rotação de motor trifásico.
